خرید و قیمت ماژول اعلام حریق آدرس پذیر

ماژول اعلام حریق یکی از تجهیزات کنترلی و رابط در سیستم‌های اعلام حریق آدرس‌پذیر است که برای دریافت وضعیت تجهیزات، ارسال فرمان به تجهیزات جانبی یا ایجاد ارتباط میان بخش‌های مختلف سیستم استفاده می‌شود. بسته به نیاز پروژه، ماژول‌ها می‌توانند از نوع ورودی، خروجی، ورودی/خروجی یا ماژول زون باشند.

در ادامه می‌توانید انواع ماژول اعلام حریق از برندهای زیتکس و 507 را بررسی کنید. برای انتخاب مدل مناسب، تنها برند یا قیمت کافی نیست و باید نوع کنترل پنل، وظیفه مورد انتظار از ماژول، تعداد ورودی و خروجی، نوع تجهیز متصل‌شونده و سازگاری ماژول با ساختار سیستم اعلام حریق نیز بررسی شود.

قیمت ماژول اعلام حریق

قیمت ماژول اعلام حریق به نوع ماژول، برند، مدل، تعداد ورودی و خروجی، امکانات فنی، نوع سیستم اعلام حریق و تعداد موردنیاز پروژه بستگی دارد. به همین دلیل قیمت ماژول ورودی، خروجی، ورودی/خروجی و زون الزاماً یکسان نیست.

برای دریافت قیمت روز و پیش‌فاکتور پروژه بهتر است نام مدل موردنظر، تعداد موردنیاز و در صورت امکان برند و مدل کنترل پنل اعلام حریق نیز مشخص شود.

انواع ماژول اعلام حریق موجود

ماژول خروجی آدرس پذیر 507

ماژول خروجی آدرس پذیر 507 از ماژول‌های خروجی سیستم اعلام حریق آدرس‌پذیر 507 است و زمانی مورد استفاده قرار می‌گیرد که سیستم نیاز به ایجاد یک خروجی کنترلی برای ارتباط با تجهیزات جانبی داشته باشد.

ولتاژ کارکرد این ماژول 24VDC است و برای کار در محدوده دمایی منفی 20 تا مثبت 70 درجه سانتی‌گراد طراحی شده است. رطوبت کاری درج‌شده برای این محصول تا 98 درصد است.

ابعاد ماژول خروجی 507 برابر با 40×80×120 میلی‌متر و وزن آن 225 گرم است. جریان مصرفی در حالت عادی 0.1 میلی‌آمپر اعلام شده و استاندارد طراحی درج‌شده برای این مدل EN54-18 است.

• نوع: ماژول خروجی آدرس‌پذیر
• برند: 507
• ولتاژ کارکرد: 24VDC
• جریان حالت عادی: 0.1 میلی‌آمپر
• دمای کارکرد: 20- تا 70+ درجه سانتی‌گراد
• رطوبت کارکرد: تا 98 درصد
• ابعاد: 40×80×120 میلی‌متر
• وزن: 225 گرم
• استاندارد طراحی درج‌شده: EN54-18

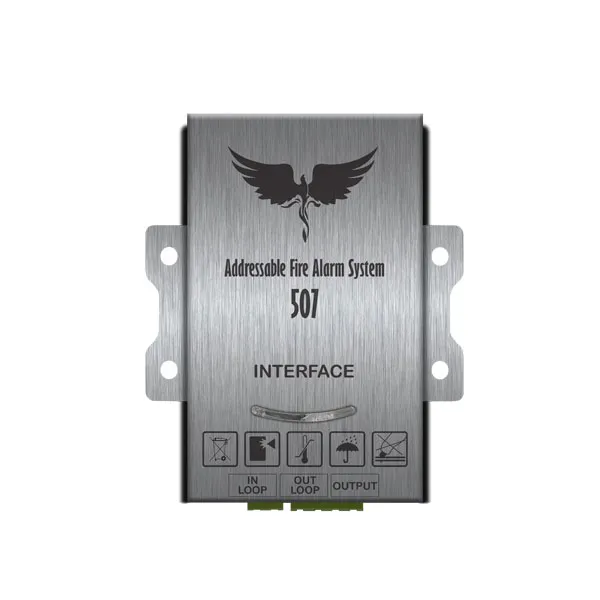

ماژول ورودی آدرس پذیر 507

ماژول ورودی آدرس پذیر 507 برای دریافت سیگنال یا وضعیت ورودی و انتقال آن به سیستم اعلام حریق آدرس‌پذیر 507 استفاده می‌شود.

این محصول با ولتاژ 24VDC کار می‌کند و جریان مصرفی آن در حالت عادی 0.1 میلی‌آمپر اعلام شده است. جریان حالت اعلام حریق این مدل 15 میلی‌آمپر است.

محدوده دمای کارکرد آن از منفی 20 تا مثبت 70 درجه سانتی‌گراد بوده و میزان رطوبت کاری درج‌شده برای محصول تا 98 درصد است. ابعاد ماژول 120×80×40 میلی‌متر و وزن آن 225 گرم است.

• نوع: ماژول ورودی آدرس‌پذیر
• برند: 507
• ولتاژ کارکرد: 24VDC
• جریان حالت عادی: 0.1 میلی‌آمپر
• جریان حالت اعلام حریق: 15 میلی‌آمپر
• دمای کارکرد: 20- تا 70+ درجه سانتی‌گراد
• رطوبت کارکرد: تا 98 درصد
• ابعاد: 120×80×40 میلی‌متر
• وزن: 225 گرم
• استاندارد طراحی درج‌شده: EN54-18

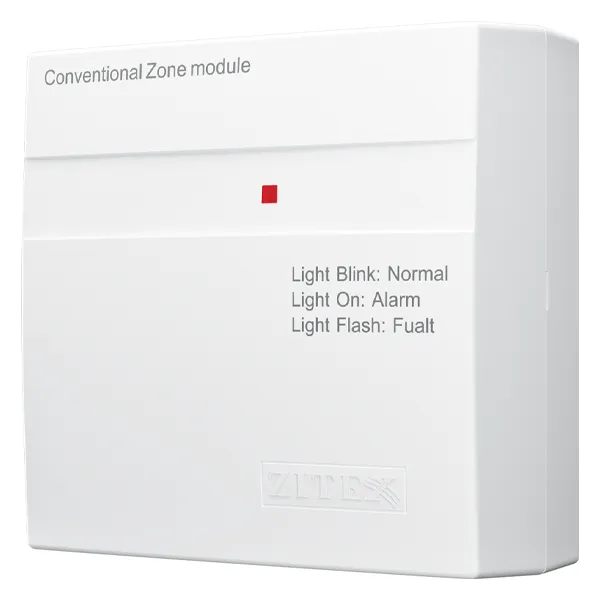

ماژول زون متعارف زیتکس

ماژول زون متعارف زیتکس برای ایجاد ارتباط میان یک زون متعارف و ساختار سیستم اعلام حریق آدرس‌پذیر استفاده می‌شود.

این نوع ماژول زمانی اهمیت پیدا می‌کند که در یک پروژه آدرس‌پذیر، نیاز به اتصال یا مدیریت بخشی از تجهیزات متعارف وجود داشته باشد.

ولتاژ کاری این مدل بین 19 تا 30 ولت است و دارای درجه حفاظت IP40 است. ابعاد آن 44×86×86 میلی‌متر و وزن محصول 135 گرم اعلام شده است.

• نوع: ماژول زون متعارف
• برند: زیتکس
• ولتاژ کاری: 19 تا 30 ولت
• درجه حفاظت: IP40
• ابعاد: 44×86×86 میلی‌متر
• وزن: 135 گرم
• سایز ترمینال پایه جهت نصب سیم: 8×8 میلی‌متر
• استاندارد طراحی: EN54-17 و EN54-18

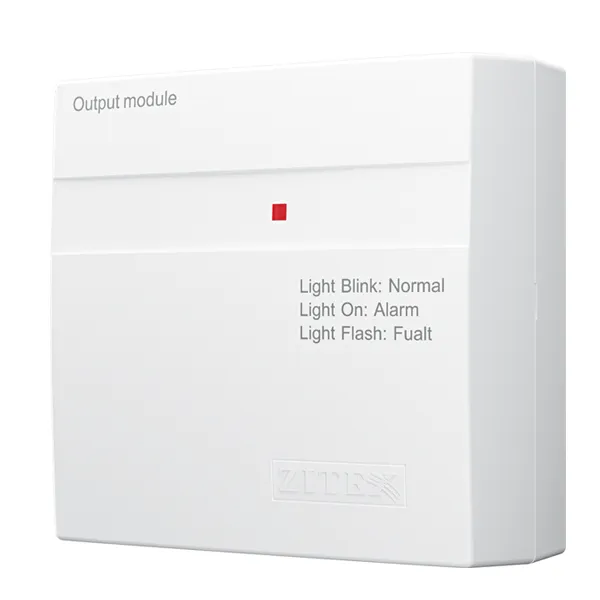

ماژول خروجی زیتکس

ماژول خروجی زیتکس یک ماژول خروجی آدرس‌پذیر است که برای ارسال فرمان از سیستم اعلام حریق به تجهیزات جانبی مورد استفاده قرار می‌گیرد.

در پروژه‌هایی که پس از دریافت وضعیت حریق باید فرمان مشخصی برای تجهیزات دیگر صادر شود، ماژول خروجی نقش رابط میان سیستم اعلام حریق و تجهیز فرمان‌پذیر را ایفا می‌کند.

ولتاژ کاری این محصول 19 تا 30 ولت است و جریان مصرفی آن در حالت عادی کمتر از 300 میکروآمپر اعلام شده است. درجه حفاظت آن IP40 بوده و حداکثر رطوبت کاری آن 95 درصد بدون میعان است.

ابعاد ماژول خروجی زیتکس 44×86×86 میلی‌متر و وزن آن 138 گرم است.

• نوع: ماژول خروجی آدرس‌پذیر
• برند: زیتکس
• ولتاژ کاری: 19 تا 30 ولت
• جریان حالت عادی: کمتر از 300 میکروآمپر
• درجه حفاظت: IP40
• حداکثر رطوبت کاری: 95 درصد بدون میعان
• ابعاد: 44×86×86 میلی‌متر
• وزن: 138 گرم
• استاندارد طراحی: EN54-17 و EN54-18

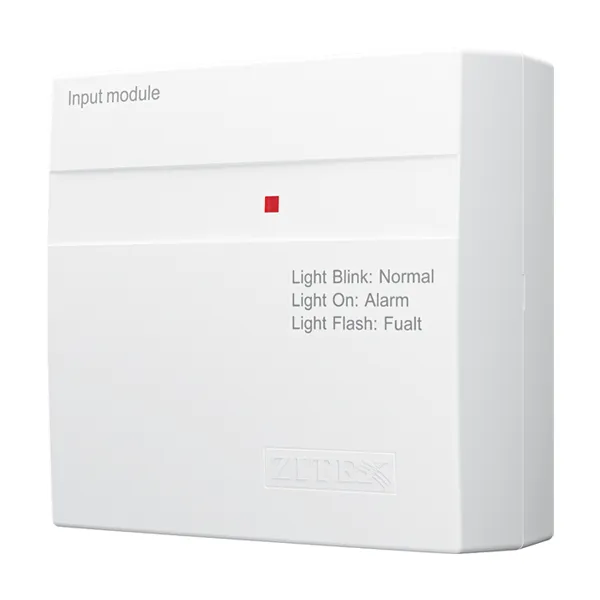

ماژول ورودی زیتکس

ماژول ورودی زیتکس برای دریافت و مانیتورینگ وضعیت یا سیگنال تجهیزات جانبی و انتقال آن به سیستم اعلام حریق آدرس‌پذیر زیتکس استفاده می‌شود.

این ماژول با ولتاژ 19 تا 30 ولت کار می‌کند. جریان مصرفی آن در حالت عادی کمتر از 300 میکروآمپر و جریان حالت آلارم کمتر از 5 میلی‌آمپر اعلام شده است.

درجه حفاظت محصول IP40 است و قابلیت کار در رطوبت حداکثر 95 درصد بدون میعان را دارد. ابعاد ماژول 44×86×86 میلی‌متر و وزن آن 133 گرم است.

• نوع: ماژول ورودی آدرس‌پذیر
• برند: زیتکس
• ولتاژ کاری: 19 تا 30 ولت
• جریان حالت عادی: کمتر از 300 میکروآمپر
• جریان حالت آلارم: کمتر از 5 میلی‌آمپر
• درجه حفاظت: IP40
• حداکثر رطوبت کاری: 95 درصد بدون میعان
• ابعاد: 44×86×86 میلی‌متر
• وزن: 133 گرم
• استاندارد طراحی: EN54-17 و EN54-18

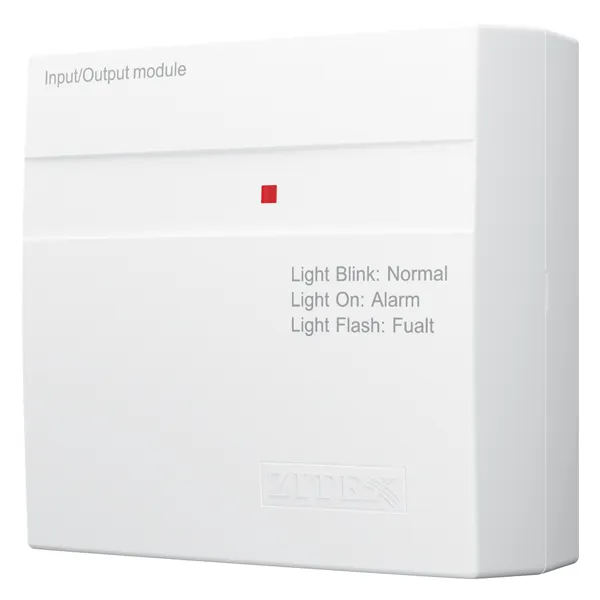

ماژول ورودی/خروجی زیتکس

ماژول ورودی/خروجی زیتکس برای نقاطی از پروژه مناسب است که هم دریافت وضعیت و هم ارسال فرمان موردنیاز باشد.

این نوع ماژول ترکیبی از عملکرد ورودی و خروجی را در یک تجهیز ارائه می‌کند و در پروژه‌هایی که چند عملکرد کنترلی در یک نقطه وجود دارد، قابل بررسی است.

ولتاژ کاری آن 19 تا 30 ولت بوده و جریان مصرفی در حالت عادی کمتر از 300 میکروآمپر است. درجه حفاظت محصول IP40 و حداکثر رطوبت کاری آن 95 درصد بدون میعان اعلام شده است.

ابعاد این ماژول 44×86×86 میلی‌متر و وزن آن 144 گرم است.

• نوع: ماژول ورودی/خروجی
• برند: زیتکس
• ولتاژ کاری: 19 تا 30 ولت
• جریان حالت عادی: کمتر از 300 میکروآمپر
• درجه حفاظت: IP40
• حداکثر رطوبت کاری: 95 درصد بدون میعان
• ابعاد: 44×86×86 میلی‌متر
• وزن: 144 گرم
• استاندارد طراحی: EN54-17 و EN54-18

ماژول اعلام حریق چیست و چه نقشی در سیستم دارد؟

در سیستم اعلام حریق آدرس‌پذیر، همیشه تمام تجهیزات موردنیاز پروژه مستقیماً به شکل دتکتور، شستی یا آژیر روی لوپ قرار نمی‌گیرند. در بسیاری از پروژه‌ها لازم است سیستم اعلام حریق بتواند وضعیت یک تجهیز خارجی را دریافت کند یا پس از وقوع یک رویداد، فرمانی را برای تجهیز دیگری ارسال کند.

ماژول اعلام حریق در چنین شرایطی نقش رابط را بر عهده می‌گیرد.

به زبان ساده، بسته به نوع ماژول، ممکن است سیستم از طریق آن یک وضعیت را دریافت کند، یک فرمان خروجی ارسال کند یا هر دو عملکرد را در اختیار داشته باشد.

به همین دلیل انتخاب ماژول باید بر اساس وظیفه واقعی آن در سناریوی کنترلی پروژه انجام شود.

انواع ماژول اعلام حریق

ماژول ورودی

ماژول ورودی زمانی استفاده می‌شود که سیستم اعلام حریق باید وضعیت یک تجهیز یا کنتاکت خارجی را دریافت و مانیتور کند.

در این حالت ماژول نقش انتقال‌دهنده اطلاعات از تجهیز خارجی به کنترل پنل را دارد.

اگر نیاز پروژه صرفاً دریافت وضعیت است، معمولاً بررسی Input Module نسبت به ماژول خروجی اولویت دارد.

ماژول خروجی

ماژول خروجی زمانی استفاده می‌شود که سیستم اعلام حریق باید پس از وقوع یک شرایط مشخص، فرمانی را برای یک تجهیز جانبی صادر کند.

این فرمان می‌تواند برای کنترل تجهیزات مختلف پروژه مورد استفاده قرار گیرد؛ البته نوع خروجی، مشخصات الکتریکی و سازگاری باید متناسب با تجهیز مقصد و طراحی سیستم بررسی شود.

ماژول ورودی/خروجی

ماژول I/O یا Input/Output قابلیت دریافت ورودی و ایجاد خروجی را در یک ماژول ترکیب می‌کند.

این نوع ماژول برای نقاطی از پروژه قابل بررسی است که هم مانیتورینگ وضعیت و هم ارسال فرمان موردنیاز باشد.

قبل از انتخاب باید تعداد ورودی‌ها و خروجی‌های واقعی موردنیاز و امکانات مدل موردنظر بررسی شود.

ماژول زون

ماژول زون برای برقراری ارتباط یک بخش متعارف با ساختار سیستم آدرس‌پذیر کاربرد دارد.

اگر پروژه دارای تجهیزاتی در ساختار Conventional باشد و لازم باشد این بخش در سیستم آدرس‌پذیر مدیریت شود، Zone Module یکی از تجهیزاتی است که باید در طراحی بررسی شود.

تفاوت ماژول ورودی، خروجی، ورودی/خروجی و زون

مهم‌ترین نکته این است که این چهار نوع را نمی‌توان صرفاً بر اساس قیمت جایگزین یکدیگر کرد. عملکرد موردنیاز در طراحی پروژه مشخص می‌کند که چه نوع ماژولی باید انتخاب شود.

ماژول ورودی یا خروجی؛ کدام را انتخاب کنیم؟

برای تشخیص سریع‌تر، ابتدا مشخص کنید جهت انتقال فرمان یا اطلاعات چگونه است.

اگر قرار است اطلاعات یک تجهیز خارجی وارد سیستم اعلام حریق شود، ماژول ورودی باید بررسی شود.

اگر قرار است کنترل پنل اعلام حریق به یک تجهیز دیگر فرمان بدهد، ماژول خروجی مطرح می‌شود.

اگر در یک نقطه هر دو عملکرد موردنیاز باشد، ماژول ورودی/خروجی می‌تواند گزینه قابل بررسی باشد.

اگر هدف اتصال یک زون متعارف به سیستم آدرس‌پذیر باشد، ماژول زون کاربرد متفاوتی خواهد داشت.

اهمیت سازگاری ماژول با کنترل پنل اعلام حریق

یکی از مهم‌ترین نکات قبل از خرید ماژول اعلام حریق، بررسی سازگاری آن با کنترل پنل و ساختار سیستم است.

صرف اینکه دو تجهیز آدرس‌پذیر باشند یا ولتاژ کاری مشابهی داشته باشند، به معنی سازگاری قطعی آن‌ها نیست.

سازگاری می‌تواند به مواردی مانند برند، سری کنترل پنل، پروتکل ارتباطی، روش آدرس‌دهی و طراحی کلی سیستم وابسته باشد.

به همین دلیل، اگر ماژول برای یک سیستم موجود خریداری می‌شود، بهتر است نام دقیق برند و مدل کنترل پنل قبل از سفارش مشخص باشد.

در جایگزینی ماژول یک برند با برند یا سری دیگر نیز نباید تنها به مشخصات ظاهری یا ولتاژ توجه شود.

استاندارد ماژول اعلام حریق

در مشخصات مدل‌های موجود در این دسته استانداردهایی مانند EN54-17 و EN54-18 مشاهده می‌شود.

EN54-18 به تجهیزات ورودی/خروجی مورد استفاده در سیستم‌های اعلام حریق مرتبط است و EN54-17 نیز در مدل‌هایی که دارای عملکرد ایزولاتور هستند مطرح می‌شود.

با این حال استاندارد هر مدل باید بر اساس مشخصات و مستندات همان محصول بررسی شود و نباید استاندارد یک مدل را به تمام ماژول‌های اعلام حریق تعمیم داد.

هنگام خرید ماژول اعلام حریق به چه نکاتی توجه کنیم؟

اولین معیار انتخاب، نوع عملکرد موردنیاز است. مشخص کنید سیستم باید وضعیت یک تجهیز را دریافت کند، فرمان خروجی بدهد، هر دو کار را انجام دهد یا یک زون متعارف را به سیستم متصل کند.

پس از آن موارد زیر اهمیت دارند:

• برند و مدل کنترل پنل اعلام حریق
• نوع سیستم و معماری پروژه
• ورودی یا خروجی بودن ماژول
• تعداد ورودی و خروجی موردنیاز
• ولتاژ کاری
• مشخصات خروجی و رله در صورت نیاز
• روش آدرس‌دهی و ارتباط با سیستم
• شرایط محیط نصب
• درجه حفاظت
• ابعاد و فضای نصب
• استانداردهای درج‌شده برای مدل
• تعداد موردنیاز پروژه

در پروژه‌های بزرگ بهتر است انتخاب ماژول بر اساس لیست تجهیزات و طراحی سیستم انجام شود، نه صرفاً با انتخاب یک محصول بر اساس نام یا قیمت.

قیمت ماژول اعلام حریق به چه عواملی بستگی دارد؟

نوع ماژول یکی از اصلی‌ترین عوامل اختلاف قیمت است. یک ماژول ورودی، خروجی، I/O و زون ساختار و کاربرد یکسانی ندارند.

علاوه بر نوع ماژول، موارد زیر می‌توانند در قیمت نهایی مؤثر باشند:

• برند
• مدل و سری محصول
• تعداد ورودی و خروجی
• نوع عملکرد
• وجود امکانات و مدارهای داخلی مختلف
• تعداد سفارش
• وضعیت تأمین محصول
• شرایط پروژه

به همین دلیل برای استعلام پروژه بهتر است به‌جای درخواست کلی «قیمت ماژول»، نوع و تعداد ماژول‌های موردنیاز مشخص شود.

خرید ماژول اعلام حریق برای پروژه

اگر مدل دقیق موردنیاز مشخص است، می‌توانید مستقیماً محصول موردنظر را از لیست این دسته بررسی و برای قیمت روز استعلام کنید.

اگر هنوز نوع ماژول مشخص نشده است، ابتدا باید مشخص شود که هدف پروژه دریافت ورودی، ارسال خروجی، دریافت و ارسال هم‌زمان یا اتصال یک زون متعارف است.

برای انتخاب دقیق‌تر بهتر است هنگام استعلام این اطلاعات را در اختیار داشته باشید:

• برند و مدل کنترل پنل
• برند سیستم اعلام حریق
• نوع ماژول موردنیاز
• تعداد موردنیاز
• تجهیزی که قرار است به ماژول متصل شود
• تعداد ورودی یا خروجی موردنیاز
• لیست تجهیزات پروژه در صورت موجود بودن

بررسی این اطلاعات احتمال انتخاب اشتباه یا خرید ماژولی که با ساختار سیستم سازگار نیست را کاهش می‌دهد.

ارتباط ماژول با سایر تجهیزات اعلام حریق

ماژول بخشی از مجموعه تجهیزات اعلام حریق است و عملکرد آن باید در کنار کنترل پنل و سایر تجهیزات سیستم بررسی شود.

در یک سیستم اعلام حریق، دتکتورها و شستی‌ها وظیفه تشخیص یا ایجاد اعلام را بر عهده دارند، کنترل پنل اطلاعات را پردازش می‌کند و ماژول‌ها امکان ارتباط سیستم با ورودی‌ها و خروجی‌های موردنیاز پروژه را فراهم می‌کنند.

به همین دلیل انتخاب ماژول مستقل از معماری کلی سیستم انجام نمی‌شود.

سوالات متداول درباره ماژول اعلام حریق

ماژول اعلام حریق چیست؟

ماژول اعلام حریق یک تجهیز رابط است که بسته به مدل می‌تواند وضعیت تجهیزات جانبی را به سیستم اعلام حریق منتقل کند، فرمان خروجی ایجاد کند یا هر دو عملکرد را انجام دهد.

تفاوت ماژول ورودی و خروجی چیست؟

ماژول ورودی اطلاعات یا وضعیت یک تجهیز خارجی را دریافت می‌کند و به سیستم منتقل می‌کند، در حالی که ماژول خروجی برای ارسال فرمان از سیستم اعلام حریق به تجهیزات دیگر استفاده می‌شود.

ماژول I/O چیست؟

I/O مخفف Input/Output است. ماژول I/O قابلیت ورودی و خروجی را به‌صورت هم‌زمان در یک تجهیز ارائه می‌کند و برای نقاطی که هر دو عملکرد لازم است قابل بررسی است.

ماژول زون اعلام حریق چه کاربردی دارد؟

ماژول زون برای ایجاد ارتباط میان یک زون یا تجهیزات متعارف و ساختار سیستم اعلام حریق آدرس‌پذیر استفاده می‌شود.

آیا هر ماژول آدرس‌پذیری به هر پنل آدرس‌پذیر متصل می‌شود؟

خیر. آدرس‌پذیر بودن به‌تنهایی نشان‌دهنده سازگاری نیست. برند، سری پنل، پروتکل، روش آدرس‌دهی و مشخصات فنی باید بررسی شوند.

برای دریافت وضعیت یک تجهیز خارجی چه ماژولی مناسب است؟

اگر هدف صرفاً دریافت و مانیتورینگ وضعیت باشد، معمولاً ماژول ورودی باید بررسی شود. انتخاب نهایی به نوع سیگنال و ساختار سیستم بستگی دارد.

برای ارسال فرمان به تجهیزات جانبی چه ماژولی استفاده می‌شود؟

برای ارسال فرمان معمولاً ماژول خروجی مورد بررسی قرار می‌گیرد. مشخصات خروجی و رله مدل انتخابی باید با تجهیز مقصد و طراحی پروژه تطبیق داده شود.

چه زمانی ماژول ورودی/خروجی انتخاب بهتری است؟

زمانی که در یک نقطه هم دریافت وضعیت و هم ارسال فرمان لازم باشد، ماژول I/O می‌تواند نسبت به استفاده از چند تجهیز جداگانه گزینه قابل بررسی باشد.

قیمت ماژول اعلام حریق چقدر است؟

قیمت به برند، مدل، نوع ماژول، تعداد ورودی و خروجی، امکانات و تعداد سفارش بستگی دارد. برای مشاهده قیمت روز باید مدل موردنظر استعلام شود.

برای استعلام قیمت پروژه چه اطلاعاتی لازم است؟

نام کنترل پنل، نوع سیستم، نوع و تعداد ماژول‌ها و در صورت امکان لیست تجهیزات پروژه باعث می‌شود استعلام دقیق‌تری انجام شود.

آیا می‌توان ماژول یک برند را با برند دیگری جایگزین کرد؟

این موضوع باید از نظر سازگاری فنی بررسی شود. شباهت ولتاژ یا عملکرد ظاهری به‌تنهایی برای جایگزینی دو ماژول کافی نیست.

هنگام خرید ماژول اعلام حریق مهم‌ترین نکته چیست؟

مهم‌ترین نکته این است که ابتدا وظیفه مورد انتظار از ماژول و سپس سازگاری آن با کنترل پنل و معماری سیستم مشخص شود. انتخاب صرفاً بر اساس قیمت یا نام برند می‌تواند باعث خرید تجهیز نامناسب برای پروژه شود.
