دتکتور مکنده دود؛ خرید و استعلام قیمت Air Sampling

دتکتور مکنده دود یا Aspirating Smoke Detector (ASD) نوعی سیستم تشخیص دود است که به‌جای انتظار برای رسیدن دود به سنسور نصب‌شده در یک نقطه، به‌صورت فعال از هوای محیط نمونه‌برداری می‌کند. هوا از طریق سوراخ‌های تعبیه‌شده روی شبکه لوله‌کشی وارد سیستم شده و برای بررسی وجود ذرات دود به واحد تشخیص منتقل می‌شود.

این نوع سیستم در پروژه‌هایی اهمیت بیشتری پیدا می‌کند که تشخیص زودهنگام دود، پایش نقاط متعدد، شرایط خاص گردش هوا یا حفاظت از تجهیزات حساس مطرح باشد. اتاق سرور، دیتاسنتر، اتاق کنترل، مراکز پردازش اطلاعات، برخی فضاهای صنعتی و محیط‌های دارای تجهیزات حساس از جمله کاربردهایی هستند که سیستم Air Sampling می‌تواند برای آن‌ها بررسی شود.

برای انتخاب دتکتور مکنده فقط به برند یا قیمت دستگاه توجه نکنید. مساحت و ارتفاع محیط، تعداد نواحی، سطح حساسیت موردنیاز، شرایط تهویه، طول و ساختار شبکه لوله نمونه‌برداری و نحوه ارتباط با سیستم اعلام حریق از پارامترهای اصلی تصمیم‌گیری هستند.

قیمت دتکتور مکنده

قیمت دتکتور مکنده بسته به برند، مدل، ساختار سیستم، تعداد نقاط نمونه‌برداری و تجهیزات موردنیاز پروژه متفاوت است. در بسیاری از پروژه‌ها هزینه نهایی فقط شامل خود دستگاه نیست و شبکه لوله‌کشی، اتصالات، فیلترها، منبع تغذیه، تجهیزات جانبی و طراحی سیستم نیز باید بررسی شوند.

برای دریافت قیمت دقیق، بهتر است اطلاعاتی مانند متراژ محیط، ارتفاع، نوع کاربری، تعداد نواحی موردنظر و در صورت وجود نقشه یا لیست تجهیزات پروژه ارائه شود.

مدل‌های دتکتور مکنده قابل بررسی برای پروژه

دتکتور مکنده دودی VESDA مدل VLF-250

دتکتور مکنده VESDA مدل VLF-250 یکی از مدل‌های سیستم نمونه‌برداری هوا برای تشخیص دود است که برای فضاهایی با پوشش تا 250 مترمربع طراحی شده است.

این دستگاه با ولتاژ 24VDC کار می‌کند و دارای درجه حفاظت IP30 است. ابعاد آن 256 × 183 × 92 میلی‌متر و وزن دستگاه حدود 2 کیلوگرم است.

VLF-250 با نمونه‌برداری فعال از هوای محیط، نمونه هوا را از طریق شبکه لوله به واحد تشخیص منتقل می‌کند. در این مدل از فناوری تشخیص دود مبتنی بر لیزر استفاده شده و قابلیت‌هایی برای پایش وضعیت جریان هوا نیز در نظر گرفته شده است.

مشخصات دتکتور مکنده VESDA VLF-250:

• مدل: VLF-250
• نوع: دتکتور مکنده دود
• ولتاژ تغذیه: 24VDC
• مساحت تحت پوشش: تا 250 مترمربع
• درجه حفاظت: IP30
• وزن: حدود 2 کیلوگرم
• ابعاد: 256 × 183 × 92 میلی‌متر
• فناوری تشخیص: نمونه‌برداری فعال هوا و تشخیص دود مبتنی بر لیزر

ظرفیت 250 مترمربع به این معنی نیست که دستگاه بدون درنظرگرفتن شرایط پروژه در هر فضای 250 متری قابل استفاده است. طراحی شبکه لوله، تعداد نقاط نمونه‌برداری، جریان هوا و هندسه محیط باید در انتخاب نهایی بررسی شوند.

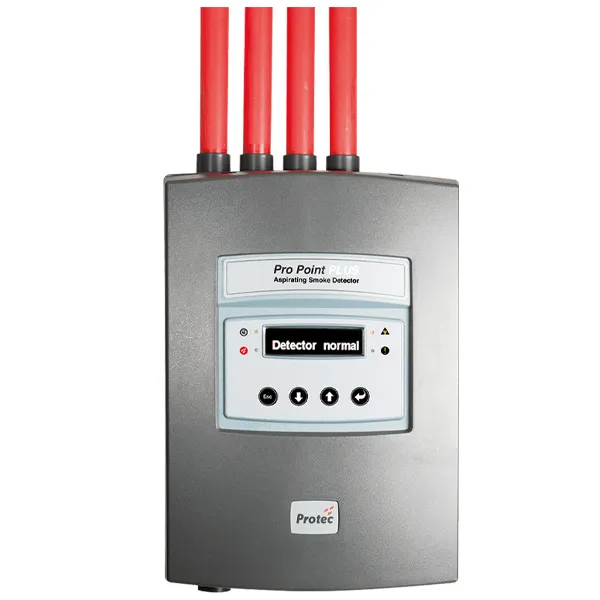

دتکتور مکنده Protec مدل ProPoint PLUS

دتکتور مکنده Protec ProPoint PLUS یک سیستم Aspirating Smoke Detection است که برای نمونه‌برداری فعال از هوای محیط طراحی شده است.

یکی از ویژگی‌های قابل توجه ProPoint PLUS امکان استفاده از 1 تا 4 دتکتور SCD در یک Aspirator است. این ساختار می‌تواند برای پروژه‌هایی که نیاز به تفکیک بخش‌ها یا طراحی چند نقطه تشخیص دارند اهمیت داشته باشد.

ProPoint PLUS قابلیت تنظیم در کلاس‌های حساسیت A، B و C را دارد و بسته به پیکربندی، سیستم تشخیص می‌تواند متناسب با نیاز پروژه تنظیم شود.

مشخصات اعلام‌شده برای این دستگاه شامل ولتاژ کاری 21 تا 28 ولت DC، درجه حفاظت IP30، وزن حدود 3 کیلوگرم و ابعاد 380 × 250 × 137 میلی‌متر است.

مشخصات مهم Protec ProPoint PLUS:

• برند: Protec
• مدل: ProPoint PLUS
• نوع: Aspirating Smoke Detector
• ولتاژ کاری: 21 تا 28VDC
• تعداد دتکتور قابل پیکربندی: 1 تا 4 SCD
• کلاس‌های حساسیت: A، B و C
• درجه حفاظت: IP30
• وزن: حدود 3 کیلوگرم
• ابعاد: 380 × 250 × 137 میلی‌متر

در انتخاب ProPoint PLUS نیز باید ساختار شبکه لوله، تعداد نواحی، حساسیت موردنیاز و طراحی سیستم اعلام حریق پروژه مشخص شود.

دتکتور مکنده چگونه کار می‌کند؟

عملکرد دتکتور مکنده براساس نمونه‌برداری مداوم یا فعال از هوای محیط است.

در نقاط مشخصی از فضای تحت حفاظت، سوراخ‌های Sampling روی شبکه لوله ایجاد می‌شوند. واحد مکنده، هوا را از طریق این سوراخ‌ها وارد لوله کرده و نمونه هوا را به واحد تشخیص منتقل می‌کند.

در واحد تشخیص، نمونه هوا از نظر وجود ذرات دود بررسی می‌شود. زمانی که مقدار دود به آستانه تعریف‌شده برای سیستم برسد، دستگاه وضعیت هشدار مربوطه را فعال می‌کند.

به‌صورت ساده مسیر عملکرد سیستم به این شکل است:

هوای محیط ← سوراخ نمونه‌برداری ← شبکه لوله ← واحد مکنده ← سنسور تشخیص دود ← اعلام وضعیت

به همین دلیل در سیستم‌های مکنده، شبکه لوله بخشی از سیستم تشخیص محسوب می‌شود و طراحی آن اهمیت زیادی دارد.

دتکتور مکنده برای چه فضاهایی مناسب است؟

Air Sampling بیشتر در پروژه‌هایی بررسی می‌شود که تشخیص زودهنگام، دسترسی دشوار به محل نصب دتکتور یا شرایط خاص جریان هوا اهمیت داشته باشد.

از کاربردهای متداول می‌توان به موارد زیر اشاره کرد:

• اتاق سرور
• دیتاسنتر
• اتاق کنترل
• مراکز پردازش اطلاعات
• اتاق‌های تجهیزات حساس
• مراکز مخابراتی
• آرشیوها و فضاهای نگهداری اسناد
• برخی محیط‌های صنعتی
• فضاهای دارای جریان هوای قابل توجه
• محیط‌هایی که نصب و سرویس دتکتور نقطه‌ای دشوار است

البته انتخاب دتکتور مکنده صرفاً به دلیل حساس بودن یک محیط انجام نمی‌شود و مشخصات پروژه باید توسط طراح یا متخصص سیستم اعلام حریق بررسی شود.

دتکتور مکنده برای اتاق سرور و دیتاسنتر

در اتاق‌های سرور و دیتاسنترها، وجود تجهیزات الکترونیکی و همچنین گردش هوای ایجادشده توسط سیستم‌های سرمایش می‌تواند نحوه حرکت دود را تغییر دهد.

در چنین محیط‌هایی محل قرارگیری نقاط نمونه‌برداری اهمیت زیادی دارد. ممکن است در طراحی پروژه، نمونه‌برداری از فضای اصلی اتاق، نقاط نزدیک جریان هوای برگشتی، سقف کاذب یا کف کاذب مورد بررسی قرار گیرد.

به همین دلیل انتخاب سیستم Air Sampling برای دیتاسنتر نباید صرفاً بر اساس متراژ انجام شود.

مواردی مانند:

• نحوه گردش هوا
• سیستم سرمایش
• محل رک‌ها
• ارتفاع سقف
• وجود کف یا سقف کاذب
• سطح حساسیت موردنیاز
• تعداد نواحی تشخیص

باید در طراحی بررسی شوند.

برای انتخاب دتکتور مکنده چه مواردی مهم است؟

مساحت فضای تحت حفاظت

اولین پارامتر، مساحت محیط است؛ اما Coverage تنها معیار انتخاب نیست.

برای مثال VESDA VLF-250 دارای ظرفیت اعلام‌شده تا 250 مترمربع است، ولی شکل و ارتفاع محیط و طراحی شبکه Sampling می‌توانند نحوه استفاده از این ظرفیت را تغییر دهند.

ارتفاع محیط

ارتفاع سقف روی نحوه حرکت و تجمع دود و همچنین طراحی نقاط نمونه‌برداری تأثیر دارد.

به همین دلیل دو محیط با مساحت یکسان اما ارتفاع متفاوت لزوماً طراحی Air Sampling یکسانی ندارند.

تعداد نواحی

اگر پروژه فقط یک فضای مشخص دارد، ساختار موردنیاز با پروژه‌ای که چند اتاق یا ناحیه مستقل دارد متفاوت خواهد بود.

در پروژه‌های چندناحیه‌ای باید مشخص شود آیا تشخیص مستقل هر بخش موردنیاز است یا خیر.

حساسیت موردنیاز

یکی از دلایل استفاده از سیستم‌های Aspirating امکان طراحی سیستم با سطوح مختلف حساسیت است.

در پروژه‌های حساس ممکن است تشخیص بسیار زودهنگام اهمیت زیادی داشته باشد؛ در مقابل، شرایط محیطی نیز باید بررسی شود تا تنظیم سیستم باعث افزایش هشدارهای ناخواسته نشود.

سیستم تهویه و جریان هوا

حرکت هوا می‌تواند مسیر دود را تغییر دهد.

در محیط‌هایی مانند دیتاسنترها، اتاق سرور و برخی فضاهای صنعتی، سیستم تهویه باید هنگام تعیین محل نقاط نمونه‌برداری در نظر گرفته شود.

تعداد و محل نقاط Sampling

هر سوراخ نمونه‌برداری باید براساس طراحی شبکه تعیین شود.

افزایش خودسرانه تعداد سوراخ‌ها به معنی عملکرد بهتر سیستم نیست؛ زیرا تعداد، قطر و فاصله سوراخ‌ها روی جریان هوا و عملکرد کل شبکه اثر می‌گذارند.

شبکه لوله‌کشی

طول لوله، تعداد انشعابات، قطر لوله و مسیر شبکه از مهم‌ترین پارامترهای یک سیستم مکنده هستند.

این شبکه باید همراه با مشخصات دستگاه طراحی شود، نه بعد از خرید تجهیزات.

اهمیت شبکه لوله در سیستم Air Sampling

در دتکتور مکنده، لوله فقط وسیله انتقال هوا نیست؛ بلکه یکی از اجزای اصلی سیستم تشخیص محسوب می‌شود.

روی شبکه لوله سوراخ‌های نمونه‌برداری در نقاط تعیین‌شده ایجاد می‌شوند و سیستم مکنده هوا را از این نقاط دریافت می‌کند.

در طراحی شبکه باید موارد زیر در نظر گرفته شوند:

• طول کلی شبکه
• تعداد انشعابات
• تعداد نقاط نمونه‌برداری
• قطر سوراخ‌های Sampling
• فاصله نقاط از دستگاه
• محل نصب دتکتور
• ارتفاع محیط
• مسیر گردش هوا
• زمان انتقال نمونه هوا
• محدودیت‌های اعلام‌شده توسط سازنده

به همین دلیل نباید تعداد سوراخ‌ها یا طول لوله صرفاً براساس تجربه یا یک فرمول عمومی تعیین شود.

تفاوت دتکتور مکنده و دتکتور دود معمولی

تفاوت اصلی در روش رسیدن دود به سنسور است.

دتکتور دود نقطه‌ای در محل نصب خود، دود موجود در محیط اطراف سنسور را تشخیص می‌دهد. اما در دتکتور مکنده، هوا به‌صورت فعال از نقاط مختلف دریافت و به سنسور مرکزی منتقل می‌شود.

بنابراین دتکتور مکنده جایگزین تمام دتکتورهای دود نقطه‌ای نیست و هر فناوری باید براساس شرایط پروژه انتخاب شود.

VESDA VLF-250 یا Protec ProPoint PLUS؟

انتخاب بین این دو محصول را نباید فقط براساس نام برند انجام داد.

اگر پروژه فضای مشخص و محدودی دارد، VLF-250 می‌تواند یکی از مدل‌های قابل بررسی باشد.

اگر پروژه نیاز به ساختار چنددتکتوری یا تفکیک بیشتری دارد، قابلیت‌های ProPoint PLUS می‌تواند در مرحله طراحی اهمیت بیشتری پیدا کند.

انتخاب نهایی باید براساس نقشه، شرایط محیط، نیازهای سیستم اعلام حریق و طراحی شبکه Sampling انجام شود.

استاندارد دتکتور مکنده

یکی از استانداردهای مهم مربوط به سیستم‌های Aspirating Smoke Detection استاندارد EN 54-20 است.

این استاندارد به سیستم‌های تشخیص دود مکنده مربوط می‌شود و کلاس‌های حساسیت مختلفی را برای این تجهیزات تعریف می‌کند.

در پروژه‌هایی که وجود استاندارد یا Approval مشخص الزام شده است، فقط درج نام استاندارد روی توضیحات فروشگاه کافی نیست؛ مدل دقیق دستگاه و مستندات رسمی آن باید با الزامات پروژه تطبیق داده شود.

مزایای دتکتور مکنده

استفاده از سیستم Air Sampling در پروژه مناسب می‌تواند مزایایی مانند موارد زیر داشته باشد:

• امکان نمونه‌برداری فعال از هوای محیط
• قابلیت طراحی برای تشخیص زودهنگام دود
• امکان نمونه‌برداری از چند نقطه
• مناسب بودن برای برخی محیط‌های حساس
• امکان قرارگیری واحد اصلی در محل قابل دسترس‌تر
• قابلیت طراحی متناسب با جریان هوای محیط
• امکان استفاده در برخی نقاطی که دسترسی مستقیم به دتکتور دشوار است

این مزایا زمانی ارزش واقعی دارند که سیستم به‌درستی طراحی، نصب و راه‌اندازی شود.

محدودیت‌های سیستم دتکتور مکنده

Air Sampling برای همه پروژه‌ها بهترین انتخاب نیست.

این سیستم نسبت به بسیاری از دتکتورهای نقطه‌ای به طراحی تخصصی‌تری نیاز دارد و عملکرد آن می‌تواند تحت تأثیر شبکه لوله و نقاط نمونه‌برداری قرار گیرد.

از نکاتی که باید قبل از انتخاب بررسی شوند می‌توان به موارد زیر اشاره کرد:

• هزینه اولیه بیشتر سیستم
• نیاز به طراحی شبکه نمونه‌برداری
• اهمیت محاسبه جریان هوا
• حساسیت به طراحی نادرست سوراخ‌های Sampling
• نیاز به بررسی فیلتر و مسیر هوا
• نیاز به سرویس و نگهداری مناسب
• اهمیت راه‌اندازی و تنظیم صحیح سیستم

چه عواملی بر قیمت دتکتور مکنده تأثیر دارند؟

قیمت Air Sampling معمولاً فقط با یک مشخصه مانند متراژ مشخص نمی‌شود.

عوامل مؤثر عبارت‌اند از:

برند و مدل

قابلیت‌ها، ظرفیت و ساختار محصولات مختلف با یکدیگر متفاوت است.

تعداد دستگاه‌ها

پروژه‌های بزرگ یا چندناحیه‌ای ممکن است به چند واحد تشخیص نیاز داشته باشند.

ساختار شبکه لوله

طول شبکه، تعداد انشعابات، نقاط Sampling و اتصالات موردنیاز روی هزینه نهایی تأثیر دارند.

سطح حساسیت و ساختار تشخیص

نوع سیستم و قابلیت‌هایی که پروژه به آن‌ها نیاز دارد می‌تواند روی انتخاب مدل تأثیر بگذارد.

تجهیزات جانبی

بسته به پروژه ممکن است تجهیزات جانبی، فیلتر، منبع تغذیه یا تجهیزات ارتباطی موردنیاز باشند.

طراحی و راه‌اندازی

در سیستم‌های Air Sampling طراحی صحیح شبکه و تنظیم دستگاه بخشی مهم از اجرای پروژه است.

به همین دلیل هنگام مقایسه قیمت‌ها، فقط قیمت خود دتکتور را مقایسه نکنید؛ هزینه کل سیستم موردنیاز پروژه را بررسی کنید.

برای استعلام قیمت دتکتور مکنده چه اطلاعاتی لازم است؟

اگر برای یک پروژه قصد خرید دتکتور مکنده دارید، ارسال اطلاعات زیر می‌تواند انتخاب محصول و استعلام قیمت را دقیق‌تر کند:

1. متراژ محیط
2. ارتفاع سقف
3. نوع کاربری فضا
4. تعداد اتاق یا ناحیه
5. وجود سقف یا کف کاذب
6. شرایط تهویه و گردش هوا
7. تعداد نقاط احتمالی نمونه‌برداری، اگر طراحی شده است
8. برند یا مدل موردنظر، در صورت مشخص بودن
9. اطلاعات کنترل پنل اعلام حریق
10. نقشه یا لیست تجهیزات پروژه، در صورت وجود

اگر هنوز برند یا مدل مشخصی انتخاب نکرده‌اید، بهتر است ابتدا مشخصات محیط و الزامات پروژه بررسی شود و سپس مدل مناسب انتخاب شود.

نکات مهم قبل از خرید دتکتور مکنده

پیش از ثبت سفارش، فقط قیمت محصول را معیار قرار ندهید. ابتدا بررسی کنید:

• ظرفیت دستگاه با پروژه متناسب باشد.
• شبکه لوله قابل طراحی در فضای پروژه باشد.
• تعداد نواحی موردنیاز مشخص شده باشد.
• سطح حساسیت موردنیاز تعیین شود.
• شرایط تهویه بررسی شده باشد.
• ارتباط موردنیاز با سیستم اعلام حریق مشخص باشد.
• تجهیزات جانبی موردنیاز در پیش‌فاکتور لحاظ شوند.
• مشخصات فنی مدل با الزامات پروژه تطبیق داشته باشد.

دتکتور مکنده یک تجهیز وابسته به طراحی سیستم است؛ بنابراین انتخاب نهایی باید با توجه به شرایط واقعی پروژه انجام شود.

سوالات متداول درباره دتکتور مکنده

دتکتور مکنده چیست؟

دتکتور مکنده یا Aspirating Smoke Detector دستگاهی است که از طریق شبکه لوله به‌صورت فعال از هوای محیط نمونه‌برداری کرده و نمونه را برای تشخیص وجود دود به واحد سنجش منتقل می‌کند.

قیمت دتکتور مکنده چقدر است؟

قیمت به برند، مدل، ساختار شبکه لوله، تعداد نقاط نمونه‌برداری، تجهیزات جانبی و شرایط پروژه بستگی دارد. برای مدل‌های موجود بهتر است قیمت روز استعلام شود.

VESDA VLF-250 چه مساحتی را پوشش می‌دهد؟

مساحت تحت پوشش اعلام‌شده برای VESDA VLF-250 تا 250 مترمربع است. پوشش عملی سیستم باید با طراحی شبکه نمونه‌برداری و شرایط واقعی پروژه بررسی شود.

دتکتور مکنده Protec چه مدلی است؟

مدل معرفی‌شده در این دسته Protec ProPoint PLUS است که امکان استفاده از 1 تا 4 دتکتور SCD در یک Aspirator را دارد.

آیا دتکتور مکنده برای اتاق سرور مناسب است؟

سیستم Air Sampling یکی از گزینه‌های قابل بررسی برای اتاق سرور و دیتاسنتر است، به‌خصوص در پروژه‌هایی که تشخیص زودهنگام اهمیت دارد. طراحی نقاط نمونه‌برداری باید با شرایط جریان هوا و سیستم سرمایش هماهنگ شود.

آیا دتکتور مکنده بهتر از دتکتور دودی معمولی است؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. دتکتور نقطه‌ای برای بسیاری از پروژه‌ها راهکار مناسب و ساده‌تری است، درحالی‌که Air Sampling برای پروژه‌هایی با نیازهای خاص در تشخیص و نمونه‌برداری استفاده می‌شود.

آیا متراژ تنها معیار انتخاب دتکتور مکنده است؟

خیر. علاوه بر متراژ باید ارتفاع، هندسه محیط، جریان هوا، تعداد نواحی، سطح حساسیت و ساختار شبکه لوله بررسی شود.

آیا شبکه لوله دتکتور مکنده اهمیت دارد؟

بله. شبکه لوله و سوراخ‌های Sampling بخش مهمی از عملکرد سیستم هستند و طراحی نادرست آن‌ها می‌تواند روی جریان هوا و عملکرد تشخیص اثر بگذارد.

هنگام استعلام قیمت چه اطلاعاتی ارائه کنیم؟

متراژ، ارتفاع، نوع کاربری، تعداد نواحی، شرایط تهویه، برند موردنظر و در صورت امکان نقشه یا لیست تجهیزات پروژه را ارائه کنید تا انتخاب و پیش‌فاکتور دقیق‌تر انجام شود.

خرید دتکتور مکنده و دریافت پیش‌فاکتور

برای خرید دتکتور مکنده ابتدا مشخص کنید سیستم برای چه محیطی استفاده خواهد شد و چه سطحی از حفاظت موردنیاز پروژه است. سپس براساس متراژ، ارتفاع، تعداد نواحی، ساختار شبکه نمونه‌برداری، شرایط گردش هوا و الزامات سیستم اعلام حریق مدل مناسب را انتخاب کنید.

در این دسته می‌توانید دتکتور مکنده VESDA VLF-250 و Protec ProPoint PLUS را بررسی کنید. برای اطلاع از قیمت روز، انتخاب تجهیزات موردنیاز و دریافت پیش‌فاکتور پروژه، مشخصات فنی محیط یا لیست تجهیزات خود را برای بررسی ارائه کنید.
