تصور کنید یکی از اسپرینکلرهای ساختمان بر اثر حرارت آتش فعال شده و آب در شبکه لوله‌کشی جریان پیدا کرده است. در این شرایط، علاوه بر تخلیه آب، لازم است وضعیت سیستم هم به مسئولان ساختمان اطلاع داده شود. اینجاست که فلوسوئیچ آتش‌نشانی وارد عمل می‌شود.
فلوسوئیچ (Flow Switch) یا سوئیچ جریان آب، وسیله‌ای است که جریان آب در لوله را تشخیص می‌دهد و در صورت برقرار شدن شرایط عملکرد دستگاه، یک سیگنال الکتریکی ارسال می‌کند. این سیگنال معمولاً به پنل اعلام حریق منتقل می‌شود تا وضعیت جریان آب در بخش مربوطه مشخص شود.
البته فلوسوئیچ خودش آتش را تشخیص نمی‌دهد و وظیفه خاموش کردن آن را هم بر عهده ندارد. کار اصلی این قطعه، تشخیص جریان آب و اطلاع‌رسانی درباره وضعیت سیستم اطفای حریق است.
فلوسوئیچ آتش‌نشانی چیست و چه کاربردی دارد؟
فلوسوئیچ یکی از تجهیزات کنترلی سیستم اطفای حریق آبی است که به‌ویژه در شبکه‌های اسپرینکلر تر کاربرد دارد. در این سیستم‌ها، لوله‌ها معمولاً از آب پر هستند و با فعال شدن اسپرینکلر، آب از مسیر بازشده خارج می‌شود.
فلوسوئیچ روی لوله نصب می‌شود تا جریان آب را تشخیص دهد. پس از برقرار شدن شرایط لازم، کنتاکت الکتریکی دستگاه تغییر وضعیت می‌دهد و سیگنال مربوطه به سیستم اعلام حریق ارسال می‌شود.
مهم‌ترین کاربردهای فلوسوئیچ عبارت‌اند از:
- تشخیص جریان آب در شبکه اسپرینکلر؛
- ارسال سیگنال برای نمایش وضعیت جریان آب در پنل؛
- کمک به شناسایی ناحیه‌ای که جریان آب در آن برقرار شده است؛
- بررسی عملکرد سیستم هنگام آزمون‌های دوره‌ای.
برای مثال، اگر فلوسوئیچ به‌درستی نصب شده باشد، با برقرار شدن جریان آب در ناحیه تحت پوشش آن، پنل می‌تواند سیگنال مربوطه را دریافت کند. البته نحوه نمایش هشدار و انتقال آن به مرکز مانیتورینگ به طراحی و تنظیمات سیستم بستگی دارد.
اگر قصد بررسی مشخصات فنی و مدل‌های موجود را دارید، صفحه خرید فلوسوئیچ آتش‌نشانی و استعلام قیمت را ببینید.

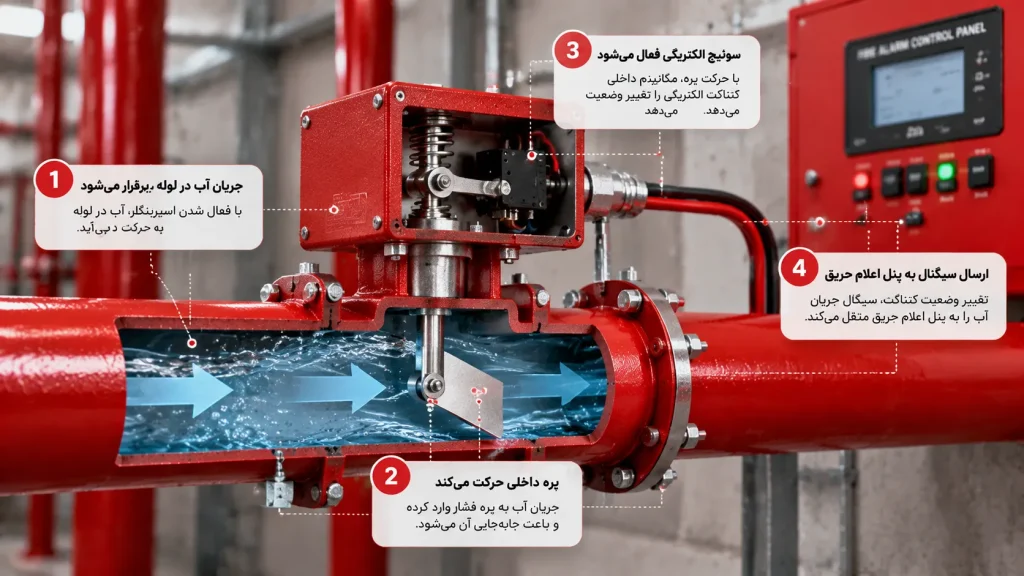

فلوسوئیچ چگونه کار می‌کند؟
عملکرد فلوسوئیچ را می‌توان در چند مرحله ساده توضیح داد. در مدل‌های پره‌ای که در سیستم‌های اسپرینکلر کاربرد دارند، داخل لوله یک پره قرار گرفته که به سازوکار سوئیچ متصل است. با حرکت آب، پره جابه‌جا می‌شود و مکانیزم داخلی دستگاه وضعیت کنتاکت الکتریکی را تغییر می‌دهد.
مراحل عملکرد دستگاه به این صورت است:
۱. جریان آب برقرار می‌شود. این اتفاق می‌تواند پس از فعال شدن اسپرینکلر یا هنگام آزمون جریان آب رخ دهد.
۲. پره داخلی حرکت می‌کند. جریان آب به پره نیرو وارد می‌کند و باعث جابه‌جایی آن می‌شود.
۳. کنتاکت الکتریکی تغییر وضعیت می‌دهد. اگر جریان و مدت آن به شرایط عملکرد دستگاه برسند، سوئیچ فعال می‌شود.
۴. سیگنال به پنل ارسال می‌شود. پنل اعلام حریق وضعیت جریان آب را دریافت می‌کند و مطابق طراحی سیستم، هشدار مربوطه را نمایش می‌دهد.
بعضی مدل‌ها به تأخیر زمانی قابل تنظیم مجهز هستند. این ویژگی کمک می‌کند نوسان‌های کوتاه‌مدت جریان باعث ارسال هشدار ناخواسته نشوند. زمان تأخیر به مدل دستگاه و دستورالعمل سازنده بستگی دارد و نباید برای تمام فلوسوئیچ‌ها یکسان در نظر گرفته شود.
نکته مهم اینکه فلوسوئیچ عامل باز شدن اسپرینکلر نیست؛ بلکه پس از ایجاد جریان آب، وضعیت آن را تشخیص می‌دهد. برای آشنایی بیشتر با تجهیزی که آب را در شرایط حریق تخلیه می‌کند، می‌توانید انواع اسپرینکلر آتش‌نشانی را بررسی کنید.
تفاوت فلوسوئیچ با دتکتور حریق و پرشرسوئیچ چیست؟
فلوسوئیچ، دتکتور و پرشرسوئیچ ممکن است در یک پروژه کنار یکدیگر استفاده شوند، اما وظایف متفاوتی دارند.
| تجهیز | وظیفه اصلی |
|---|---|
| فلوسوئیچ | تشخیص جریان آب در لوله |
| دتکتور دود یا حرارت | تشخیص نشانه‌های حریق در محیط |
| پرشرسوئیچ | تشخیص تغییر فشار در محدوده عملکرد دستگاه |
| پنل اعلام حریق | دریافت و پردازش سیگنال‌ها و فعال‌سازی هشدارهای تعریف‌شده |
برای مثال، دتکتور دود می‌تواند وجود دود را تشخیص دهد؛ اما فلوسوئیچ زمانی واکنش نشان می‌دهد که جریان آب در محدوده تحت پایش آن برقرار شده باشد.
از طرف دیگر، تغییر فشار همیشه به معنی وجود جریان آب نیست. بنابراین، پرشرسوئیچ و فلوسوئیچ را نمی‌توان بدون بررسی کاربرد و طراحی سیستم به جای یکدیگر انتخاب کرد.
سیگنال فلوسوئیچ در آرایش‌های متداول به پنل اعلام حریق منتقل می‌شود. نوع اتصال، نحوه نمایش وضعیت و عملکرد هشدار باید با ساختار پنل و طراحی پروژه هماهنگ باشد.

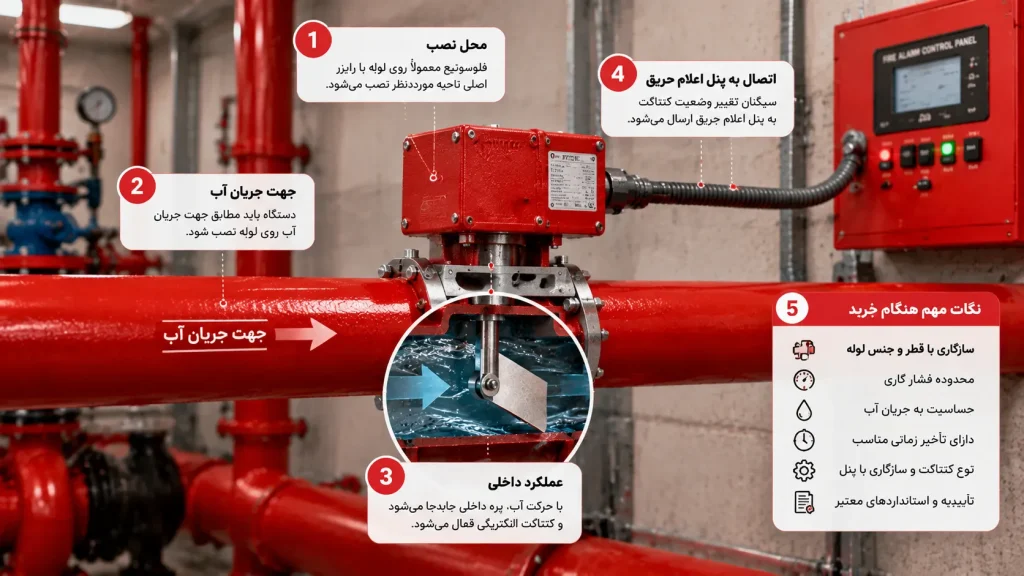

فلوسوئیچ کجا نصب می‌شود و هنگام خرید باید به چه نکاتی توجه کرد؟
محل نصب فلوسوئیچ به ساختار شبکه، ناحیه‌ای که باید پایش شود و دستورالعمل سازنده بستگی دارد. در سیستم‌های اسپرینکلر، این تجهیز معمولاً روی لوله یا رایزر مربوط به ناحیه موردنظر نصب می‌شود تا جریان آب همان بخش را تشخیص دهد.
هنگام انتخاب فلوسوئیچ آتش‌نشانی، این موارد را بررسی کنید:
- قطر و نوع لوله: دستگاه باید با اندازه لوله و روش اتصال آن سازگار باشد.
- فشار کاری: محدوده مجاز فشار دستگاه باید با شرایط شبکه هماهنگ باشد.
- حساسیت جریان: فلوسوئیچ باید برای محدوده جریان موردنیاز سیستم مناسب باشد.
- تأخیر زمانی: زمان تأخیر باید مطابق مشخصات سازنده و الزامات پروژه تنظیم شود.
- اتصال به پنل: نوع کنتاکت‌ها و سیم‌کشی باید با ورودی پنل یا ماژول مربوطه سازگار باشد.
- مدارک فنی و تأییدیه‌ها: مشخصات محصول باید با الزامات پروژه تطبیق داده شود.
نصب صحیح هم به اندازه انتخاب محصول اهمیت دارد. برای نمونه، در برخی مدل‌های پره‌ای، جهت نصب و محل قرارگیری دستگاه روی لوله اهمیت ویژه‌ای دارد. بنابراین، محل و جهت نصب نهایی باید مطابق دستورالعمل همان مدل تعیین شود.
پس از نصب نیز عملکرد فلوسوئیچ باید آزمایش شود تا مشخص شود جریان آب به‌درستی تشخیص داده می‌شود و سیگنال آن به پنل می‌رسد. در پروژه‌هایی که به طراحی یا اجرای شبکه نیاز دارند، خدمات طراحی و اجرای سیستم اطفای حریق اسپرینکلر نیز با این موضوع ارتباط مستقیم دارد.
چرا فلوسوئیچ هشدار کاذب می‌دهد یا درست عمل نمی‌کند؟
اگر فلوسوئیچ بدون علت مشخص هشدار بدهد یا هنگام آزمون سیگنالی ارسال نکند، باید هم خود دستگاه و هم مسیر ارتباطی آن بررسی شود. تعویض فوری قطعه همیشه اولین راه‌حل نیست؛ گاهی مشکل از تنظیمات یا شرایط نصب است.
دلایل احتمالی عبارت‌اند از:
- نصب نادرست یا انتخاب مدل ناسازگار با لوله؛
- گیر کردن یا آسیب دیدن پره داخلی؛
- تنظیم نامناسب تأخیر زمانی؛
- وجود اشکال در سیم‌کشی یا اتصالات الکتریکی؛
- اختلال در اتصال دستگاه به پنل یا ماژول واسط؛
- نوسان جریان یا شرایط هیدرولیکی نامناسب.
بررسی این موارد باید توسط تکنسین واجد صلاحیت انجام شود. آزمون دستگاه نیز باید طبق دستورالعمل سازنده و الزامات سیستم انجام شود؛ دستکاری خودسرانه سیم‌کشی یا شبکه آتش‌نشانی روش مناسبی برای عیب‌یابی نیست.
سؤالات متداول درباره فلوسوئیچ آتش‌نشانی
آیا فلوسوئیچ آتش را تشخیص می‌دهد؟
خیر. فلوسوئیچ جریان آب را تشخیص می‌دهد، نه دود، شعله یا حرارت را. تشخیص مستقیم نشانه‌های حریق بر عهده تجهیزاتی مانند دتکتور دود و حرارت است.
آیا با فعال شدن اسپرینکلر، فلوسوئیچ هم فعال می‌شود؟
اگر جریان آب در ناحیه تحت پوشش فلوسوئیچ برقرار شود و شرایط عملکرد دستگاه تأمین باشد، فلوسوئیچ می‌تواند سیگنال جریان آب را ارسال کند. فلوسوئیچ عامل فعال شدن اسپرینکلر نیست.
آیا فلوسوئیچ مستقیماً پمپ آتش‌نشانی را روشن می‌کند؟
وظیفه متداول فلوسوئیچ در سیستم اسپرینکلر، ارسال سیگنال جریان آب است. راه‌اندازی پمپ آتش‌نشانی معمولاً توسط سامانه کنترل پمپ و سازوکارهای پیش‌بینی‌شده در طراحی مدیریت می‌شود.
آیا تمام فلوسوئیچ‌ها تأخیر زمانی دارند؟
خیر. وجود تأخیر زمانی و امکان تنظیم آن به مدل دستگاه بستگی دارد. باید مشخصات فنی همان محصول بررسی شود.
هر چند وقت یک‌بار باید فلوسوئیچ آزمایش شود؟
برنامه آزمون و نگهداری باید مطابق استانداردهای قابل‌اجرا، دستورالعمل سازنده و الزامات پروژه تعیین شود. در آزمون عملکرد، علاوه بر خود فلوسوئیچ، انتقال صحیح سیگنال به پنل نیز باید بررسی شود.
جمع‌بندی
فلوسوئیچ آتش‌نشانی تجهیزی برای تشخیص جریان آب در شبکه و ارسال سیگنال به سیستم اعلام حریق است. این دستگاه به مسئولان کمک می‌کند از وضعیت جریان آب در بخش تحت پوشش مطلع شوند، اما به‌تنهایی آتش را تشخیص نمی‌دهد و وظیفه اطفای آن را نیز بر عهده ندارد.
برای انتخاب درست، باید فلوسوئیچ با قطر لوله، فشار کاری، محدوده جریان و ساختار سیستم سازگار باشد. نصب صحیح، اتصال درست به پنل و آزمون دوره‌ای نیز به اندازه کیفیت خود دستگاه اهمیت دارند.
اگر قصد خرید دارید، مشخصات مدل‌های موجود در صفحه فلوسوئیچ آتش‌نشانی و تجهیزات پایش جریان آب را بررسی کنید و پیش از انتخاب نهایی، سازگاری محصول با طراحی شبکه را در نظر بگیرید.
