تعداد دتکتور اعلام حریق در ساختمان براساس مساحت، تعداد فضاها، ارتفاع سقف، نوع دتکتور و ضوابط آتش‌نشانی تعیین می‌شود. برای مثال، یک سالن بزرگ و بدون دیوار ممکن است با تعداد کمتری دتکتور نسبت به چند اتاق جداگانه با همان مساحت پوشش داده شود. بنابراین برای محاسبه تعداد دتکتور، نمی‌توان فقط متراژ ساختمان را بر یک عدد ثابت تقسیم کرد.
برای برآورد اولیه، در برخی روش‌های طراحی مبتنی بر استاندارد BS 5839-1، پوشش تقریبی ۱۰۰ مترمربع برای دتکتور دود و ۵۰ مترمربع برای دتکتور حرارتی در شرایط مشخص مطرح می‌شود. البته این اعداد معیار قطعی تمام پروژه‌ها نیستند و تعداد نهایی باید از روی نقشه و شرایط واقعی ساختمان تعیین شود.
در ادامه، روش برآورد تعداد دتکتورها، فاصله استاندارد، تأثیر نوع فضا و چند مثال کاربردی را بررسی می‌کنیم.
روش محاسبه تعداد دتکتور اعلام حریق ساختمان
برای محاسبه اولیه، ابتدا باید فضاهای نیازمند حفاظت مشخص شوند. سپس مساحت و ابعاد هر فضا، نوع دتکتور و محدوده پوشش آن بررسی می‌شود. در مرحله بعد، نقشه جانمایی تهیه می‌شود تا تمام نقاط مورد نیاز در محدوده تشخیص تجهیزات قرار بگیرند.
این بررسی معمولاً شامل چهار مرحله است:
- مشخص‌کردن فضاهای تحت پوشش، مانند اتاق‌ها، راهروها، پارکینگ و موتورخانه
- بررسی ابعاد، ارتفاع سقف و موانع موجود در هر فضا
- انتخاب دتکتور دود، حرارت یا تجهیزات تخصصی متناسب با محیط
- تعیین تعداد نهایی براساس فاصله مجاز، جانمایی و ضوابط طراحی
برای مثال، اگر یک طبقه شامل سه اتاق مستقل و یک راهرو باشد، نمی‌توان صرفاً از مساحت کل طبقه برای تعیین تعداد دتکتورها استفاده کرد. دیوارهای جداکننده و نحوه حرکت دود در ساختمان باید بررسی شوند.

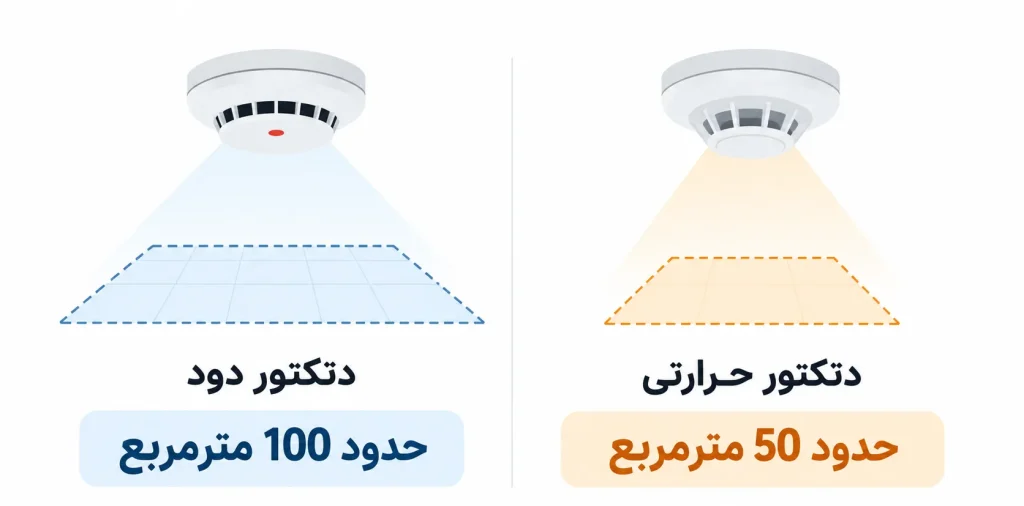

هر دتکتور دود و حرارت چند مترمربع را پوشش می‌دهد؟
در بعضی راهنماهای طراحی مبتنی بر BS 5839-1، برای فضاهای باز با سقف صاف و شرایط متعارف، مساحت تقریبی ۱۰۰ مترمربع برای دتکتور دودی و ۵۰ مترمربع برای دتکتور حرارتی به‌عنوان مبنای برآورد اولیه استفاده می‌شود.
| نوع دتکتور | پوشش تقریبی برای برآورد اولیه | نکته |
|---|---|---|
| دتکتور دودی نقطه‌ای | حدود ۱۰۰ مترمربع | وابسته به ابعاد و شکل فضا |
| دتکتور حرارتی نقطه‌ای | حدود ۵۰ مترمربع | وابسته به کلاس حرارتی و ارتفاع |
| دتکتور ترکیبی | براساس مشخصات و حالت عملکرد | نیازمند بررسی دیتاشیت |
| بیم دتکتور | براساس برد و ضوابط طراحی | مناسب برخی فضاهای وسیع |
اعداد جدول به معنای پوشش تضمین‌شده تجهیزات نیستند. برای نمونه، اگر فضای ۱۰۰ مترمربعی به چند اتاق مستقل تقسیم شده باشد، یک دتکتور در مرکز ساختمان نمی‌تواند لزوماً تمام اتاق‌ها را پوشش دهد.
همچنین در پروژه‌هایی که بر اساس NFPA 72 طراحی می‌شوند، معیارهای متفاوتی برای فاصله و جانمایی تجهیزات وجود دارد. بنابراین استاندارد مبنای طراحی باید از ابتدا مشخص باشد.
فاصله استاندارد بین دتکتورهای اعلام حریق
فاصله بین دتکتورها باید به‌گونه‌ای انتخاب شود که محدوده مورد نیاز، بدون نقاط فاقد پوشش باقی بماند. این فاصله به نوع حسگر، ارتفاع سقف و استاندارد مورد استفاده بستگی دارد.
در راهنمای BS 5839-1:2025، برای شرایط مشخص سقف صاف، شعاع پوشش طراحی دتکتور دود ۷٫۵ متر و دتکتور حرارتی ۵٫۳ متر در نظر گرفته می‌شود. این اعداد شعاع پوشش هستند و نباید با فاصله مستقیم مجاز بین دو دتکتور اشتباه گرفته شوند.
در مقابل، NFPA 72 برای دتکتورهای دود نقطه‌ای در شرایط مشخص سقف صاف، فاصله اسمی ۹٫۱ متر را مطرح می‌کند و برای فاصله از دیوارها و نقاط دورتر سقف نیز محدودیت‌هایی دارد.
تأثیر ارتفاع سقف و موانع بر تعداد دتکتورها
ارتفاع سقف و شکل معماری می‌توانند تعداد و موقعیت دتکتورها را تغییر دهند. در سالن‌های مرتفع، حرکت و تجمع دود با اتاق‌هایی که سقف معمولی دارند متفاوت است و ممکن است به طراحی تخصصی نیاز باشد.
علاوه بر ارتفاع، موارد زیر اهمیت دارند:
- تیرها و اختلاف سطح سقف
- سقف‌های شیب‌دار یا کاذب
- دیوارها و پارتیشن‌های جداکننده
- جریان هوا و دریچه‌های تهویه
- قفسه‌ها و موانع مرتفع
- نوع مواد قابل اشتعال در محیط
برای مثال، یک سالن با سقف صاف ممکن است به تعداد متفاوتی دتکتور نسبت به سالنی هم‌اندازه با تیرهای عمیق سقفی نیاز داشته باشد.

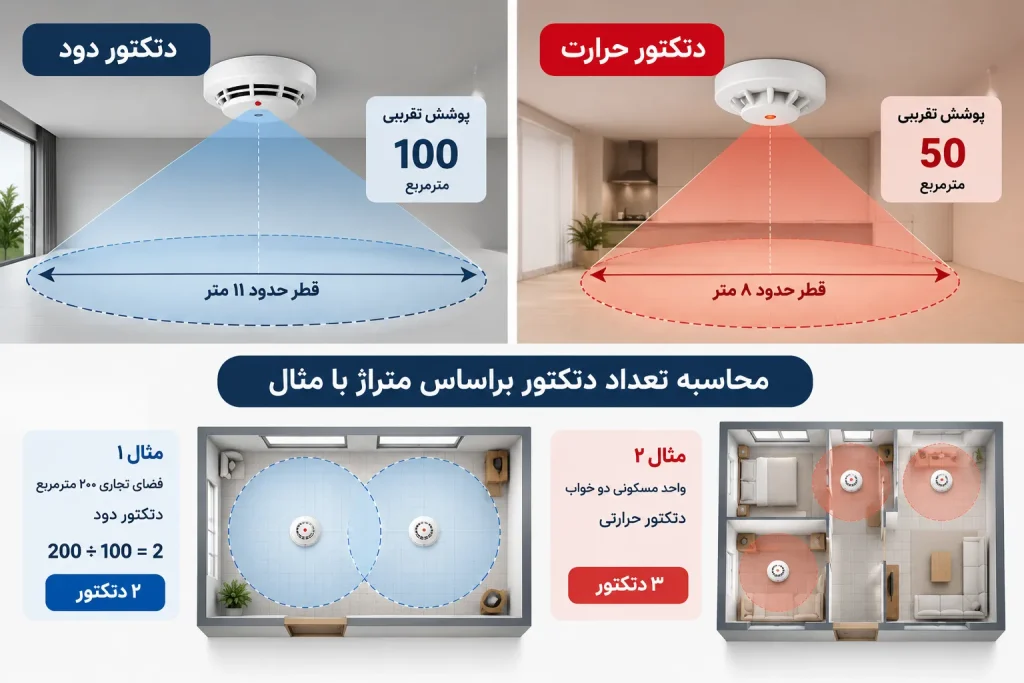

محاسبه تعداد دتکتور براساس متراژ با مثال
برای آشنایی با روش برآورد، فرض کنید یک فضای تجاری باز با مساحت ۲۰۰ مترمربع داریم و قرار است از دتکتور دود نقطه‌ای استفاده شود.
اگر در شرایط فرضی این پروژه، پوشش تقریبی هر دتکتور ۱۰۰ مترمربع در نظر گرفته شود، تقسیم مساحت نشان می‌دهد که برای شروع بررسی، دو دتکتور قابل محاسبه است.
۲۰۰ ÷ ۱۰۰ = ۲ دتکتور
اما این نتیجه فقط یک تخمین اولیه است. اگر شکل سالن کشیده باشد، سقف مانع داشته باشد یا فاصله نقاط دورتر تا دتکتورها از مقدار مجاز بیشتر شود، ممکن است تعداد بیشتری مورد نیاز باشد.
مثال دوم؛ یک واحد مسکونی دوخوابه
فرض کنید یک آپارتمان یک‌طبقه دارای دو اتاق‌خواب، پذیرایی، راهرو و آشپزخانه است.
براساس توصیه NFPA برای هشداردهنده‌های دود خانگی، باید در هر اتاق‌خواب و خارج از محدوده خواب، هشداردهنده مناسب وجود داشته باشد. بنابراین برای چنین چیدمانی، دو هشداردهنده داخل اتاق‌خواب‌ها و یک هشداردهنده در راهروی مرتبط با آن‌ها، نقطه شروع مناسبی برای بررسی است.
این مثال به معنی کافی‌بودن قطعی سه دستگاه برای هر آپارتمان دوخوابه نیست؛ ممکن است به پوشش بیشتری در فضای نشیمن یا طبقات دیگر نیاز باشد. همچنین آشپزخانه می‌تواند براساس طرح، به آشکارساز حرارتی مناسب احتیاج داشته باشد.
نکته دیگر اینکه تعداد هشداردهنده‌های مستقل داخل واحد با تعداد دتکتورهای متصل به پنل مرکزی ساختمان یکسان نیست و باید جداگانه بررسی شود.
تعداد دتکتور مورد نیاز در بخش‌های مختلف ساختمان
مبنای محاسبه تعداد دتکتورها در همه قسمت‌های ساختمان یکسان نیست. نوع خطر، شرایط محیطی و تقسیم‌بندی فضاها تعیین می‌کنند کدام نوع آشکارساز و چه محدوده پوششی مناسب است.
| بخش ساختمان | نکته مهم در تعیین تعداد |
|---|---|
| اتاق‌خواب | بررسی پوشش مستقل فضای خواب |
| پذیرایی و نشیمن | مساحت، ابعاد و ارتباط با سایر فضاها |
| راهرو | طول راهرو و فاصله مجاز دتکتورها |
| راه‌پله | ارتفاع، معماری و ضوابط مربوط |
| آشپزخانه | نوع آشکارساز و احتمال هشدار ناخواسته |
| پارکینگ | مساحت، تهویه، آلودگی و ارتفاع سقف |
| موتورخانه | دمای طبیعی و نوع تجهیزات |
| انبار | ارتفاع، قفسه‌بندی و نوع کالا |
راهروها و راه‌پله‌های ساختمان
در راهروها، طول مسیر و فاصله دتکتورها اهمیت زیادی دارد. ممکن است یک راهروی کوتاه با یک دتکتور پوشش مناسبی داشته باشد، اما راهروهای طولانی یا دارای شکستگی به بررسی چند نقطه نیاز داشته باشند.
در راه‌پله‌ها نیز تعداد دتکتورها باید براساس ارتفاع و ساختار فضا مشخص شود. نمی‌توان به‌صورت عمومی گفت برای هر طبقه دقیقاً یک دتکتور کافی یا الزامی است.
پارکینگ، موتورخانه و فضاهای خدماتی
در این محیط‌ها ابتدا باید نوع آشکارساز انتخاب شود و سپس تعداد آن تعیین گردد.
برای مثال، در برخی پارکینگ‌ها به دلیل دود اگزوز و شرایط محیطی، دتکتور حرارتی یا تجهیزات تخصصی گزینه قابل بررسی است. در موتورخانه نیز کلاس حرارتی باید متناسب با دمای معمول محیط انتخاب شود.
انتخاب نوع نامناسب دتکتور ممکن است باعث هشدار ناخواسته یا تأخیر در تشخیص حریق شود؛ حتی اگر تعداد تجهیزات از نظر ظاهری کافی باشد.

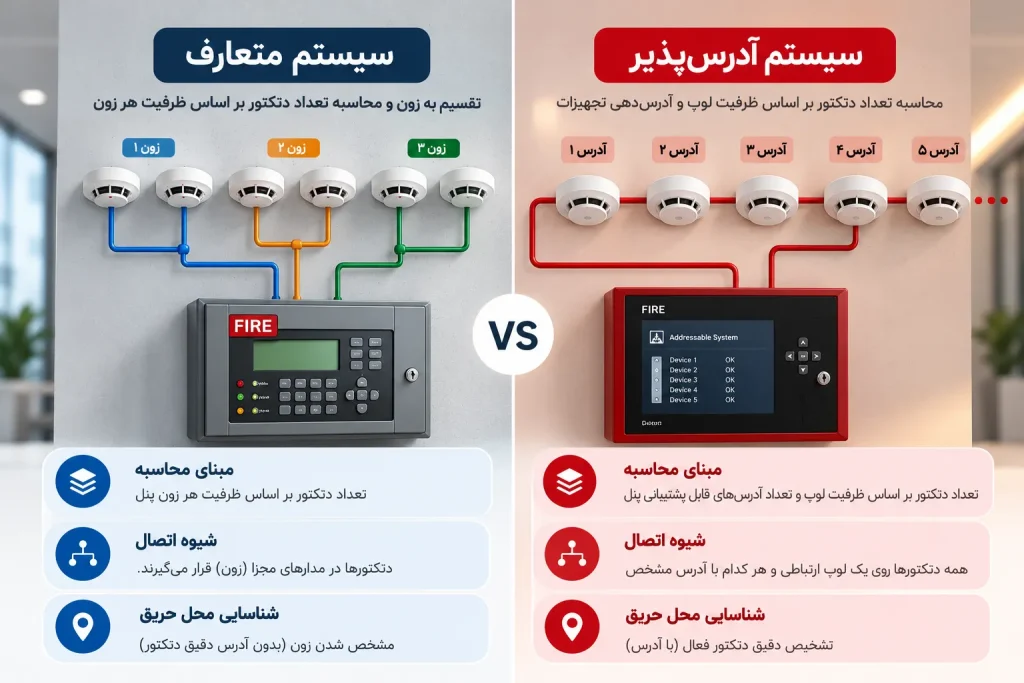

تفاوت محاسبه دتکتور در سیستم متعارف و آدرس‌پذیر
تعداد دتکتورهای مورد نیاز بیشتر به پوشش فضا و نوع خطر بستگی دارد تا متعارف یا آدرس‌پذیر بودن سیستم. تفاوت این دو فناوری عمدتاً در نحوه ارتباط تجهیزات با پنل و شناسایی محل هشدار است.
در سیستم متعارف، دتکتورها در مدارهای زون قرار می‌گیرند و ظرفیت پنل باید متناسب با تعداد زون‌ها و تجهیزات باشد.
در سیستم آدرس‌پذیر، دتکتورها دارای شناسه مشخص هستند و ظرفیت لوپ‌ها، تعداد آدرس‌های قابل پشتیبانی و سازگاری با پنل باید بررسی شود.
برای نمونه، اگر نقشه یک ساختمان به ۳۰ دتکتور نیاز داشته باشد، انتخاب سیستم آدرس‌پذیر به‌خودی‌خود باعث نمی‌شود بتوان تعداد دتکتورها را کاهش داد. طراحی هر دو سیستم باید محدوده حفاظت مورد نیاز را پوشش دهد.
استانداردهای مؤثر بر تعیین تعداد دتکتور
تعداد و محل دتکتورهای اعلام حریق باید با ضوابط معتبر پروژه هماهنگ باشد. در ایران، مبحث سوم مقررات ملی ساختمان و ضوابط سازمان آتش‌نشانی محل اجرا از مراجع مهم بررسی الزامات هستند.
استانداردهایی مانند NFPA 72 و BS 5839 نیز برای طراحی سیستم‌های کشف و اعلام حریق مورد استفاده قرار می‌گیرند. بااین‌حال، معیارهای این استانداردها لزوماً یکسان نیستند و باید مرجع تعیین‌شده برای پروژه ملاک قرار گیرد.
همچنین مشخصات سازنده اهمیت دارد. دتکتورها ممکن است از نظر محدوده دمای کار، ارتفاع مجاز نصب و شرایط محیطی متفاوت باشند.
به همین دلیل، پیش از خرید عمده تجهیزات بهتر است نقشه جانمایی توسط طراح واجد صلاحیت بررسی و تعداد نهایی براساس ضوابط مربوط تأیید شود.
اشتباهات رایج در محاسبه تعداد دتکتور اعلام حریق
یکی از رایج‌ترین اشتباهات، تقسیم مساحت کل ساختمان بر عدد ۱۰۰ و انتخاب تعداد دتکتور بر اساس نتیجه آن است. این روش دیوارها، راهروها، طبقات و محدودیت‌های جانمایی را در نظر نمی‌گیرد.
اشتباهات دیگری نیز ممکن است باعث برآورد نادرست شوند:
- انتخاب یک دتکتور برای چند اتاق جداگانه بدون بررسی پوشش
- استفاده از ضوابط دتکتور دود برای محاسبه دتکتور حرارتی
- نادیده گرفتن ارتفاع و شکل سقف
- تعیین تعداد صرفاً براساس تعداد طبقات
- توجه نکردن به محدوده پوشش داخل واحدها و مشاعات
- سفارش تجهیزات پیش از مشخص‌شدن نقشه نهایی
افزایش بی‌دلیل تعداد دتکتورها نیز همیشه به معنی ایمنی بیشتر نیست. انتخاب نوع مناسب و جانمایی صحیح به‌اندازه تعداد تجهیزات اهمیت دارد.
تأثیر تعداد دتکتور بر قیمت سیستم اعلام حریق
تعداد دتکتورها مستقیماً بر هزینه خرید تجهیزات تأثیر دارد، اما قیمت کل سیستم تنها به تعداد آن‌ها وابسته نیست.
نوع متعارف یا آدرس‌پذیر، برند، فناوری حسگر، تعداد پایه‌ها، کابل‌کشی و هزینه راه‌اندازی نیز باید در برآورد لحاظ شوند.
برای مثال، هنگام بررسی قیمت دتکتور دود باید مدل و سازگاری آن با پنل مشخص باشد. در زمان خرید دتکتور حرارتی نیز کلاس حرارتی و شرایط محل استفاده اهمیت دارند.
بهتر است استعلام قیمت براساس فهرست تجهیزات استخراج‌شده از نقشه انجام شود؛ زیرا خرید تعداد تقریبی ممکن است به سفارش مجدد یا تهیه تجهیزات اضافی منجر شود.
مشاوره انتخاب و تأمین دتکتور اعلام حریق از ایمن آفرینان
تعیین تعداد مناسب دتکتور از بررسی نقشه و نیاز واقعی ساختمان شروع می‌شود. برای همین، پیش از انتخاب مدل و ثبت سفارش بهتر است مساحت طبقات، نوع کاربری، ارتفاع سقف و فضاهای تحت پوشش مشخص باشند.
در ایمن آفرینان می‌توانید برای بررسی و استعلام دتکتورهای دود، حرارت و ترکیبی متناسب با نوع سیستم اعلام حریق مشاوره دریافت کنید.
با ارائه نقشه ساختمان یا اطلاعات اولیه پروژه، امکان بررسی گزینه‌های مناسب و تهیه برآورد تجهیزات فراهم می‌شود. تعداد نهایی مورد نیاز نیز باید مطابق طراحی فنی و ضوابط مرجع تأییدکننده مشخص شود.
سوالات متداول درباره تعداد دتکتور اعلام حریق
برای هر ۱۰۰ مترمربع چند دتکتور لازم است؟
در بعضی روش‌های طراحی، پوشش تقریبی ۱۰۰ مترمربع برای دتکتور دود نقطه‌ای در شرایط مشخص مبنای برآورد اولیه است. اما برای یک فضای ۱۰۰ مترمربعی نمی‌توان بدون بررسی شکل فضا، سقف و موانع، تعداد قطعی اعلام کرد.
آیا برای هر اتاق یک دتکتور لازم است؟
به محدوده حفاظت و نوع فضا بستگی دارد. در فضاهای خواب، توصیه‌های ایمنی بر وجود هشداردهنده دود در هر اتاق‌خواب تأکید دارند؛ اما تعیین تجهیزات سیستم مرکزی باید مطابق طرح و مقررات انجام شود.
برای ساختمان پنج‌طبقه چند دتکتور نیاز داریم؟
پنج‌طبقه بودن ساختمان برای تعیین تعداد کافی نیست. تعداد واحدها، راهروها، فضاهای خدماتی، ارتفاع سقف و محدوده پوشش باید بررسی شوند.
آیا تعداد دتکتور دودی و حرارتی یکسان است؟
خیر. این تجهیزات محدوده پوشش و الزامات متفاوتی دارند. در بسیاری از روش‌های طراحی، دتکتور حرارتی نسبت به دتکتور دودی نقطه‌ای پوشش کمتری دارد.
جمع‌بندی
تعداد دتکتور اعلام حریق در ساختمان از روی نقشه، محدوده حفاظت، نوع دتکتور و ضوابط طراحی تعیین می‌شود. متراژ ساختمان برای برآورد اولیه مفید است، اما به‌تنهایی تعداد دقیق تجهیزات را مشخص نمی‌کند.
برای جلوگیری از خرید اضافی یا پوشش ناکافی، بهتر است ابتدا فضاهای مورد نیاز بررسی شوند، سپس نوع و تعداد دتکتورها مشخص شود و در نهایت تجهیزات متناسب با سیستم اعلام حریق انتخاب شوند.
