راهنمای انتخاب اسپرینکلر بر اساس دما، نوع و محل نصب

برای انتخاب اسپرینکلر آتش‌نشانی، ابتدا باید دمای محیط، نوع سقف و کاربری ساختمان مشخص شود. برای مثال، اسپرینکلر پایین‌زن ۶۸ درجه می‌تواند برای بسیاری از فضاهای اداری با دمای معمول گزینه مناسبی باشد؛ اما در محیط‌هایی که دمای سقف بالاتر است، ممکن است به مدل ۷۹ یا ۹۳ درجه نیاز داشته باشیم. نوع اسپرینکلر نیز به محل نصب بستگی دارد؛ مدل‌های پایین‌زن، بالازن، دیواری و مخفی هرکدام کاربرد متفاوتی دارند.

انتخاب درست فقط به رنگ حباب یا قیمت محصول محدود نمی‌شود. مشخصاتی مانند میزان آبدهی، سرعت واکنش و استاندارد محصول نیز اهمیت دارند. در این راهنما، این تفاوت‌ها را با مثال‌های کاربردی بررسی می‌کنیم تا هنگام خرید اسپرینکلر بدانید چه مدلی را برای پروژه خود در نظر بگیرید.

انتخاب اسپرینکلر مناسب برای محیط‌های مختلف

در انتخاب اولیه، نوع فضا و شرایط نصب مهم‌ترین اطلاعات هستند. جدول زیر نشان می‌دهد برای هر محیط چه مدل‌هایی ارزش بررسی دارند.

این جدول برای انتخاب اولیه است. مدل نهایی باید با محاسبات هیدرولیکی و نقشه تأییدشده پروژه مطابقت داشته باشد.

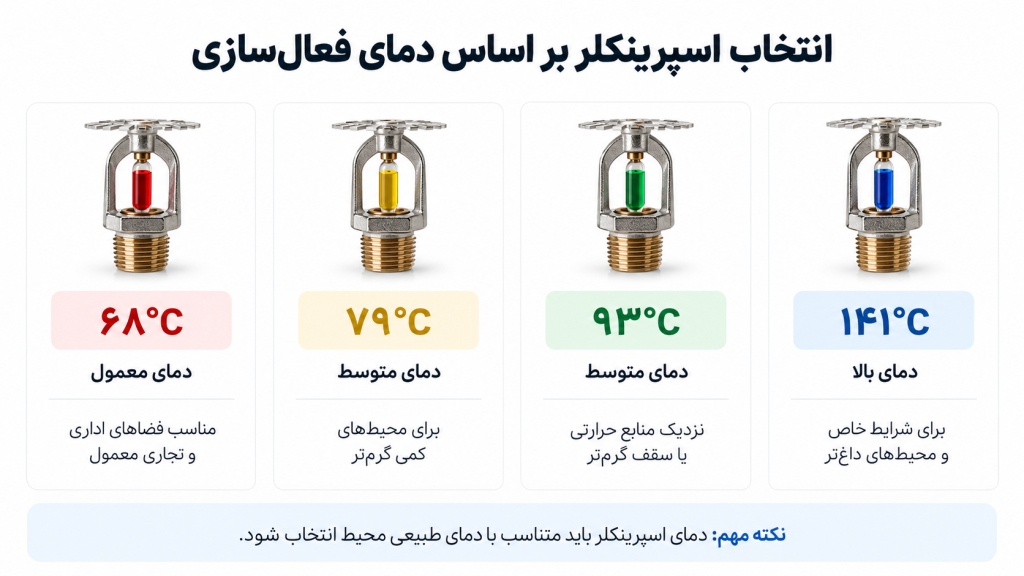

انتخاب اسپرینکلر بر اساس دمای فعال‌سازی

دمای فعال‌سازی مشخص می‌کند اسپرینکلر در چه درجه حرارتی باز می‌شود. در مدل‌های حباب‌دار، با افزایش دما مایع داخل حباب منبسط می‌شود و در دمای تعیین‌شده، حباب می‌شکند و آب از اسپرینکلر خارج می‌شود.

نکته مهم این است که دمای فعال‌سازی با دمای معمول اتاق تفاوت دارد. برای مثال، اسپرینکلر ۶۸ درجه به این معنا نیست که برای اتاقی با دمای ۶۸ درجه مناسب است؛ بلکه در شرایط آزمون مشخص، عنصر حرارتی آن در حدود این دما عمل می‌کند.

رنگ حباب اسپرینکلر و دمای عملکرد

رنگ‌ها در اسپرینکلرهای حباب شیشه‌ای متداول هستند. برای تشخیص قطعی دمای عملکرد، باید مشخصات حک‌شده روی محصول و دیتاشیت سازنده بررسی شود.

کاربرد اسپرینکلر ۶۸ درجه

اسپرینکلر ۶۸ درجه برای بسیاری از محیط‌هایی با دمای معمول، مانند دفاتر اداری و فضاهای تجاری، قابل بررسی است. طبق طبقه‌بندی معمول NFPA، این مدل در شرایط مشخص برای سقف‌هایی با حداکثر دمای طبیعی ۳۸ درجه سانتی‌گراد در گروه دمای معمول قرار می‌گیرد.

بنابراین اگر سقف در معرض حرارت غیرعادی یا منبع گرمایشی قرار دارد، نباید بدون بررسی شرایط از همین مدل استفاده کرد.

اسپرینکلر ۷۹، ۹۳ و ۱۴۱ درجه

مدل‌های ۷۹ و ۹۳ درجه برای برخی محیط‌های گرم‌تر یا موقعیت‌های نزدیک منابع حرارتی کاربرد دارند. برای نمونه، زیر بعضی نورگیرها یا در بخش‌هایی از تأسیسات که دمای سقف افزایش پیدا می‌کند، ممکن است اسپرینکلر با درجه حرارت متوسط انتخاب شود.

اسپرینکلر ۱۴۱ درجه نیز برای شرایط حرارتی خاص طراحی شده است. انتخاب این مدل صرفاً به دلیل صنعتی بودن ساختمان درست نیست؛ زیرا دمای فعال‌سازی بیش‌ازحد بالا می‌تواند عملکرد سیستم را به تأخیر بیندازد.

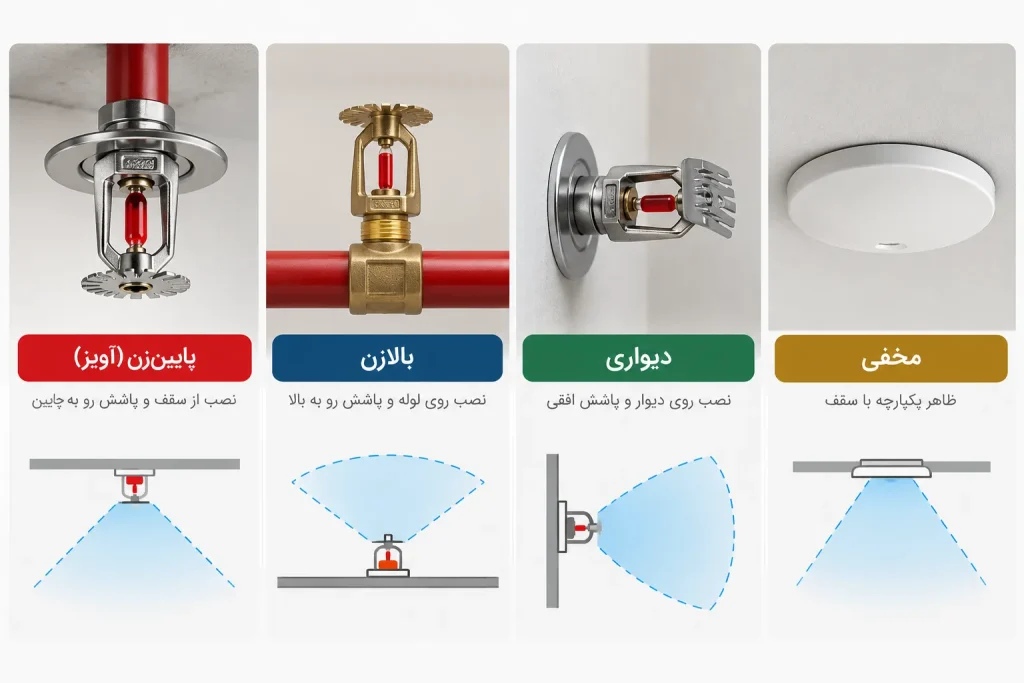

انواع اسپرینکلر از نظر شکل و محل نصب

اسپرینکلرها از نظر نحوه قرارگیری و توزیع آب در چند گروه اصلی عرضه می‌شوند. تفاوت آن‌ها فقط ظاهری نیست و هر مدل باید در جهت و شرایط تأییدشده سازنده نصب شود.

اسپرینکلر پایین‌زن (Pendent)

مدل پایین‌زن از سقف به سمت پایین قرار می‌گیرد و آب را طبق الگوی طراحی‌شده در محیط پخش می‌کند. این مدل در بسیاری از ساختمان‌های اداری، تجاری و بخش‌هایی از پروژه‌های مسکونی کاربرد دارد.

اگر پروژه شما سقف کاذب یا لوله‌کشی بالای سقف دارد، خرید اسپرینکلر پایین‌زن یکی از گزینه‌هایی است که می‌توانید بررسی کنید.

اسپرینکلر بالازن (Upright)

مدل بالازن معمولاً روی لوله نصب می‌شود و ساختار دفلکتور آن برای توزیع آب در این وضعیت طراحی شده است. این مدل در بعضی پارکینگ‌ها، سوله‌ها و فضاهای دارای لوله‌کشی نمایان کاربرد دارد.

هنگام بررسی انواع اسپرینکلر بالازن باید به ارتفاع سقف، موانع تأسیساتی و شرایط محیط توجه کرد.

اسپرینکلر دیواری (Sidewall)

این مدل نزدیک سقف و روی دیوار نصب می‌شود و برای توزیع آب در محدوده مشخص طراحی شده است. اسپرینکلر دیواری در بعضی راهروها، اتاق‌های هتل و فضاهایی که نصب سقفی محدودیت دارد، گزینه قابل بررسی است.

البته ابعاد اتاق و محدوده پوشش باید با مشخصات همان مدل هماهنگ باشند.

اسپرینکلر مخفی (Concealed)

اسپرینکلر مخفی برای فضاهایی مناسب است که ظاهر یکپارچه سقف اهمیت دارد. در این مدل، صفحه پوششی مانع دیده شدن بخش اصلی اسپرینکلر می‌شود و هنگام افزایش حرارت، مطابق طراحی سازنده آزاد می‌شود.

در زمان خرید اسپرینکلر مخفی باید توجه کنید که صفحه پوششی و اسپرینکلر برای استفاده با یکدیگر تأیید شده باشند.

تفاوت اسپرینکلر واکنش سریع و استاندارد

سرعت واکنش اسپرینکلر با دمای فعال‌سازی متفاوت است. اسپرینکلر واکنش سریع (Quick Response) در شرایط آزمون مشخص، نسبت به افزایش دما سریع‌تر از مدل واکنش استاندارد (Standard Response) عمل می‌کند.

این ویژگی در بعضی کاربری‌ها اهمیت زیادی دارد؛ اما به معنی مناسب بودن مدل واکنش سریع برای تمام پروژه‌ها نیست. نوع خطر حریق، استاندارد طراحی و تأییدیه محصول تعیین می‌کنند کدام مدل باید استفاده شود.

برای مثال، دو اسپرینکلر با حباب قرمز ۶۸ درجه ممکن است از نظر سرعت واکنش متفاوت باشند. بنابراین هنگام خرید، نباید فقط به رنگ حباب توجه کرد.

ضریب K-Factor و میزان آبدهی اسپرینکلر

ضریب K مشخص می‌کند اسپرینکلر در فشار معین چه مقدار آب تخلیه می‌کند. برای مثال، مدل K5.6 در واحد آمریکایی تقریباً معادل K80 در واحد متریک است؛ دو عددی که ممکن است در مشخصات یک محصول مشاهده کنید.

اسپرینکلر با ضریب K بالاتر در فشار یکسان آب بیشتری تخلیه می‌کند، اما این موضوع به‌تنهایی آن را به انتخاب بهتری تبدیل نمی‌کند. فشار شبکه، دبی مورد نیاز و تعداد اسپرینکلرهای طراحی‌شده باید با یکدیگر هماهنگ باشند.

به همین دلیل، انتخاب K-Factor بهتر است براساس محاسبات طراح انجام شود، نه مقایسه ساده اعداد روی محصولات.

معرفی اسپرینکلرهای موجود در ایمن آفرینان

در دسته‌بندی محصولات ایمن آفرینان، مدل‌هایی از برندهای DUYAR، آریا، رپیدراپ و سایر تولیدکنندگان عرضه شده‌اند. محصولات زیر چند نمونه مشخص برای آشنایی با گزینه‌های موجود هستند.

این مدل‌ها از نظر شکل نصب و قابلیت‌های فنی یکسان نیستند. برای مثال، اسپرینکلر مخفی DUYAR بیشتر زمانی بررسی می‌شود که طراحی سقف نیازمند مدل مخفی باشد، درحالی‌که مدل‌های ESFR برای شرایط تخصصی‌تری مانند برخی انبارها مطرح هستند.

برای انتخاب میان آن‌ها باید دمای فعال‌سازی، نوع واکنش، محدوده پوشش و تأییدیه مدل دقیق بررسی شود. می‌توانید مدل‌های موجود را در صفحه خرید و قیمت اسپرینکلر آتش‌نشانی مقایسه کنید. قیمت و موجودی قطعی هر مدل نیز هنگام سفارش باید استعلام شود.

نکات مهم پیش از خرید اسپرینکلر

یک اشتباه رایج هنگام خرید، انتخاب محصول فقط براساس رنگ حباب یا ظاهر آن است. ممکن است دو اسپرینکلر از نظر اندازه و رنگ مشابه باشند، اما ضریب آبدهی، سرعت واکنش و کاربرد متفاوتی داشته باشند.

برای جلوگیری از انتخاب نامناسب، این موارد را بررسی کنید:

• دمای طبیعی محیط و درجه فعال‌سازی مورد نیاز
• نوع نصب؛ پایین‌زن، بالازن، دیواری یا مخفی
• K-Factor و سرعت واکنش
• برند، مدل و تأییدیه‌های محصول
• هماهنگی با نقشه و محاسبات هیدرولیکی پروژه

استاندارد NFPA 13 یکی از منابع اصلی طراحی سیستم‌های اسپرینکلر است. علاوه بر آن، ضوابط آتش‌نشانی محل پروژه و تأییدیه‌هایی مانند UL یا FM، در صورت الزام، باید بررسی شوند.

اگر محصولی برای جایگزینی اسپرینکلر قبلی خریداری می‌شود، شباهت ظاهری کافی نیست. مشخصات مدل جدید باید با الزامات سیستم موجود سازگار باشد.

مشاوره انتخاب اسپرینکلر از ایمن آفرینان

اگر میان چند مدل اسپرینکلر تردید دارید، بهتر است ابتدا کاربری ساختمان، نوع سقف، دمای محیط و مشخصات فنی مورد نیاز را مشخص کنید. این اطلاعات کمک می‌کنند گزینه‌های نامناسب از همان ابتدا کنار گذاشته شوند و استعلام قیمت دقیق‌تری داشته باشید.

ایمن آفرینان سناباد در زمینه تأمین تجهیزات اطفای حریق آبی فعالیت می‌کند و امکان بررسی مدل‌های مختلف اسپرینکلر و دریافت مشاوره درباره انتخاب تجهیزات متناسب با پروژه را فراهم کرده است.

برای مشاهده محصولات، مشخصات و شرایط سفارش می‌توانید به دسته‌بندی اسپرینکلر ایمن آفرینان مراجعه کنید.

سوالات متداول درباره انتخاب اسپرینکلر

اسپرینکلر ۶۸ درجه برای چه محیطی مناسب است؟

این مدل برای بسیاری از فضاهای با دمای معمول، مانند محیط‌های اداری، قابل بررسی است. بااین‌حال، باید حداکثر دمای طبیعی سقف و الزامات طراحی کنترل شوند.

برای سقف کاذب اسپرینکلر مخفی بهتر است یا پایین‌زن؟

هر دو می‌توانند متناسب با طراحی قابل استفاده باشند. مدل مخفی ظاهر یکپارچه‌تری دارد، اما صفحه پوششی آن باید با اسپرینکلر سازگار و تأییدشده باشد.

آیا همه اسپرینکلرها هنگام آتش‌سوزی هم‌زمان فعال می‌شوند؟

خیر. در سیستم‌های متداول دارای اسپرینکلر بسته، هر آب‌افشان با دریافت حرارت کافی در محل خود فعال می‌شود و الزاماً تمام اسپرینکلرهای ساختمان هم‌زمان باز نمی‌شوند.

اسپرینکلر ESFR برای چه پروژه‌هایی استفاده می‌شود؟

اسپرینکلر ESFR برای برخی شرایط مشخص انبارش و کنترل زودهنگام حریق طراحی شده است. مناسب بودن آن به نوع کالا، ارتفاع انبارش، سقف و محاسبات هیدرولیکی وابسته است.

جمع‌بندی

انتخاب اسپرینکلر مناسب باید از شناخت شرایط ساختمان شروع شود. دمای فعال‌سازی، نوع نصب و مشخصات آبدهی سه عامل مهم هستند که باید در کنار کاربری و استاندارد پروژه بررسی شوند.

برای خرید مطمئن‌تر، بهتر است پیش از مقایسه قیمت، مشخصات فنی مورد نیاز را از روی نقشه و طراحی سیستم تعیین کنید. به این ترتیب می‌توان میان مدل‌های موجود، گزینه‌ای را انتخاب کرد که با شرایط واقعی ساختمان و نیاز حفاظتی آن هماهنگ باشد.
