تفاوت اسپرینکلر بالازن، پایین‌زن و دیواری در جهت قرارگیری، شکل دفلکتور و الگوی پاشش آب است. اسپرینکلر پایین‌زن از سقف آویزان می‌شود، مدل بالازن روی لوله و رو به بالا قرار می‌گیرد و اسپرینکلر دیواری، آب را از کنار دیوار به سمت فضای مورد حفاظت توزیع می‌کند. هر سه نوع برای کنترل حریق طراحی شده‌اند، اما شرایط استفاده از آن‌ها یکسان نیست.
برای مثال، در یک دفتر اداری با سقف کاذب معمولاً اسپرینکلر پایین‌زن قابل بررسی است؛ درحالی‌که برای برخی سوله‌ها و پارکینگ‌های دارای لوله‌کشی نمایان، مدل بالازن مناسب‌تر خواهد بود. اسپرینکلر دیواری نیز در بعضی راهروها و اتاق‌هایی که محدودیت نصب سقفی دارند، کاربرد دارد.
در ادامه تفاوت عملکرد، محل استفاده، محدودیت‌ها و نکات خرید این سه مدل را بررسی می‌کنیم تا انتخاب اسپرینکلر متناسب با پروژه ساده‌تر شود.
مقایسه اسپرینکلر بالازن، پایین‌زن و دیواری
مهم‌ترین معیار انتخاب، هماهنگی نوع اسپرینکلر با طراحی لوله‌کشی و محدوده‌ای است که باید در برابر حریق محافظت شود. جدول زیر تفاوت‌های اصلی را نشان می‌دهد.
| ویژگی | پایین‌زن (Pendent) | بالازن (Upright) | دیواری (Sidewall) |
|---|---|---|---|
| محل قرارگیری | زیر لوله یا سقف | بالای لوله | نزدیک سقف روی دیوار |
| جهت اولیه خروج آب | رو به پایین | رو به بالا | رو به فضای مقابل |
| الگوی توزیع | معمولاً چتری به سمت پایین | چتری پس از برخورد آب به دفلکتور | عمدتاً به سمت فضای مقابل دیوار |
| کاربرد رایج | اداری، تجاری و مسکونی | سوله، پارکینگ و تأسیسات نمایان | راهرو، اتاق و فضاهای دارای محدودیت سقفی |
| محدودیت مهم | موانع و شرایط سقف | محل لوله و موانع بالای آن | طول و عرض فضا و موانع مقابل |
هیچ‌کدام از این مدل‌ها به‌طور مطلق پوشش بیشتر یا عملکرد بهتری ندارند. محدوده پاشش واقعی براساس مدل، فشار آب، ضریب K و تأییدیه فنی آن مشخص می‌شود.

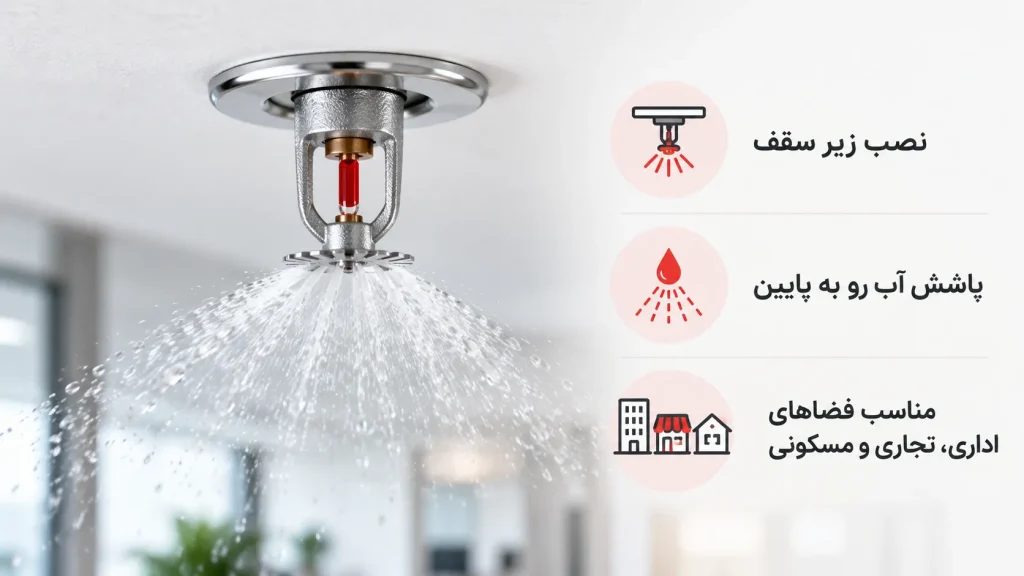

اسپرینکلر پایین‌زن چیست و چه کاربردی دارد؟
اسپرینکلر پایین‌زن (Pendent Sprinkler) نوعی آب‌افشان خودکار است که از سقف یا اتصال زیر لوله به سمت پایین قرار می‌گیرد. هنگام فعال شدن، آب از دهانه خارج شده و پس از برخورد به دفلکتور، با الگوی مشخصی روی فضای زیر سقف پخش می‌شود.
این مدل در بسیاری از ساختمان‌های اداری، مراکز تجاری، هتل‌ها و پروژه‌های مسکونی کاربرد دارد. یکی از مزیت‌های آن، امکان هماهنگی با طراحی سقف است؛ به‌خصوص زمانی که شبکه لوله‌کشی در بالای سقف کاذب قرار دارد.
مزایا و محدودیت‌های اسپرینکلر پایین‌زن
اسپرینکلر پایین‌زن برای فضاهایی که جانمایی سقفی مناسبی دارند، انتخاب کاربردی محسوب می‌شود. البته چراغ‌های بزرگ، کانال‌های تأسیساتی و سایر موانع ممکن است بر توزیع آب تأثیر بگذارند و باید در طراحی بررسی شوند.
همچنین مدل پایین‌زن معمولی با اسپرینکلر مخفی یکسان نیست. مدل مخفی طراحی و پوشش مخصوص خود را دارد و نباید صرفاً با اضافه کردن یک قاب تزئینی، اسپرینکلر معمولی را به مدل مخفی تبدیل کرد.
اگر نقشه پروژه نصب سقفی را مشخص کرده است، می‌توانید مدل‌ها و مشخصات موجود را در صفحه خرید اسپرینکلر پایین‌زن بررسی کنید.

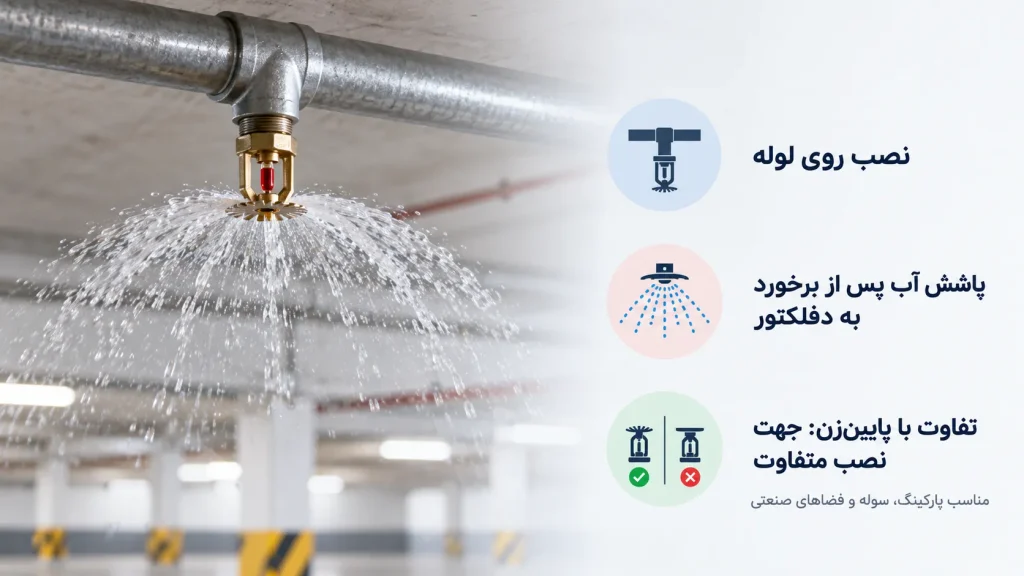

اسپرینکلر بالازن چیست و چه تفاوتی با پایین‌زن دارد؟
اسپرینکلر بالازن (Upright Sprinkler) روی لوله قرار می‌گیرد و دفلکتور آن بالاتر از بدنه اسپرینکلر است. هنگام فعال شدن، آب ابتدا به سمت بالا حرکت می‌کند، به دفلکتور برخورد می‌کند و سپس براساس الگوی طراحی‌شده در فضای زیر سقف توزیع می‌شود.
بنابراین تصور اینکه اسپرینکلر بالازن فقط سقف را خیس می‌کند، درست نیست. این مدل نیز برای حفاظت از فضای زیر سقف طراحی شده است؛ با این تفاوت که جهت نصب و شکل دفلکتور آن با نوع پایین‌زن فرق دارد.
کاربرد اسپرینکلر بالازن در ساختمان
در فضاهایی که لوله‌کشی اطفای حریق به‌صورت نمایان اجرا شده، اسپرینکلر بالازن یکی از گزینه‌های رایج است. برای مثال، در بعضی پارکینگ‌ها، سالن‌های صنعتی و سوله‌ها می‌توان از این مدل استفاده کرد.
بااین‌حال، وجود لوله‌کشی نمایان به‌تنهایی استفاده از بالازن را الزامی نمی‌کند. فاصله اسپرینکلر تا سقف، تیرهای سازه، کانال‌های تأسیساتی و نوع خطر حریق باید با مشخصات مدل انتخابی هماهنگ باشند.
برای مقایسه مدل‌های موجود، صفحه قیمت و خرید اسپرینکلر بالازن می‌تواند نقطه شروع مناسبی باشد.
اسپرینکلر دیواری یا بغل‌زن چگونه عمل می‌کند؟
اسپرینکلر دیواری (Sidewall Sprinkler) برای نصب در نزدیکی محل اتصال دیوار و سقف طراحی شده است. دفلکتور مخصوص این مدل، آب را عمدتاً به سمت فضای مقابل دیوار هدایت می‌کند و در بسیاری از مدل‌های افقی، بخشی از آب نیز به دیوار پشت اسپرینکلر می‌رسد.
این الگوی پاشش باعث می‌شود اسپرینکلر دیواری برای بعضی راهروها، اتاق‌های هتل و فضاهایی که جانمایی سقفی محدودیت دارد، قابل بررسی باشد.
مزایا و محدودیت‌های اسپرینکلر دیواری
یکی از مزیت‌های این مدل، امکان طراحی شبکه اطفای حریق با محل قرارگیری متفاوت نسبت به اسپرینکلرهای سقفی است. برای مثال، در یک راهروی مشخص ممکن است استفاده از مدل دیواری با معماری فضا هماهنگی بیشتری داشته باشد.
بااین‌حال، پوشش اسپرینکلر دیواری به شکل فضا و شرایط تأییدشده همان مدل وابسته است. وجود کمدهای بلند، ستون یا موانع مقابل آب‌افشان ممکن است توزیع آب را مختل کند.
همچنین تمام اسپرینکلرهای دیواری یکسان نیستند. مدل‌های دیواری افقی و عمودی، ویژگی‌های متفاوتی دارند و باید مطابق جهت و شرایط اعلام‌شده سازنده انتخاب شوند.
برای مشاهده یک نمونه، می‌توانید مشخصات و شرایط خرید اسپرینکلر دیواری آریا را در ایمن آفرینان بررسی کنید.

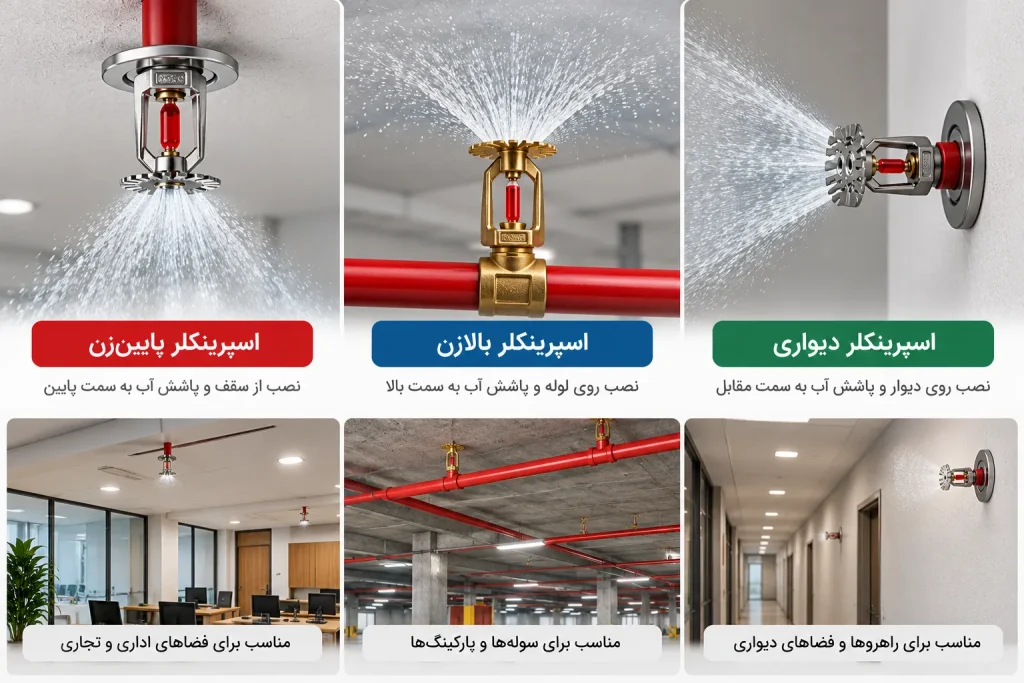

انتخاب اسپرینکلر متناسب با محل نصب
برای تصمیم‌گیری بهتر، باید شرایط واقعی ساختمان را در نظر گرفت. در ادامه سه موقعیت متداول را بررسی می‌کنیم.
ساختمان اداری با سقف کاذب
در یک دفتر اداری که لوله‌کشی سیستم اطفا بالای سقف کاذب قرار دارد، مدل پایین‌زن معمولاً گزینه قابل بررسی است. درصورتی‌که ظاهر یکپارچه سقف اهمیت داشته باشد، می‌توان استفاده از اسپرینکلر مخفی تأییدشده را نیز بررسی کرد.
البته انتخاب نهایی به ابعاد فضا، موانع سقفی، محدوده پوشش و نقشه سیستم بستگی دارد.
پارکینگ یا سوله با لوله‌کشی نمایان
در یک پارکینگ با لوله‌های نمایان زیر سقف، ممکن است استفاده از اسپرینکلر بالازن مناسب باشد. اما اگر نحوه قرارگیری لوله‌ها، موانع یا طراحی شبکه شرایط متفاوتی ایجاد کنند، نوع پایین‌زن نیز می‌تواند در طرح مطرح شود.
برای سوله‌های صنعتی و انبارها، بررسی ارتفاع سقف، نوع کالا و طبقه‌بندی خطر اهمیت ویژه‌ای دارد. گاهی پروژه به اسپرینکلر تخصصی نیاز دارد و نمی‌توان تنها از روی جهت نصب تصمیم گرفت.
راهرو یا اتاق دارای محدودیت سقفی
در بعضی راهروها که امکان لوله‌کشی یا جانمایی مناسب روی سقف محدود است، اسپرینکلر دیواری می‌تواند گزینه قابل بررسی باشد.
بااین‌حال، طول راهرو، عرض فضا، ارتفاع سقف و الگوی پاشش مدل باید بررسی شوند. یک اسپرینکلر دیواری الزاماً قادر نیست هر اتاق یا راهرویی را بدون محدودیت ابعاد پوشش دهد.
تفاوت میزان پاشش آب در سه نوع اسپرینکلر
جهت نصب به‌تنهایی مقدار آب خروجی اسپرینکلر را تعیین نمی‌کند. آبدهی به ضریب K-Factor و فشار آب در محل اسپرینکلر وابسته است؛ درحالی‌که الگوی توزیع آب به طراحی دفلکتور و تأییدیه محصول ارتباط دارد.
برای مثال، ممکن است یک اسپرینکلر پایین‌زن و یک مدل بالازن هر دو دارای ضریب K5.6 باشند. در فشار یکسان، دبی اسمی آن‌ها مشابه خواهد بود، اما شکل توزیع آب و شرایط استفاده می‌تواند متفاوت باشد.
در مدل دیواری نیز نباید فرض کرد به دلیل پاشش از کنار دیوار، مقدار آب بیشتری نسبت به مدل سقفی تولید می‌شود. برای مقایسه دقیق باید مشخصات فنی هر دو محصول بررسی شود.
موضوع مهم دیگر، محدوده پوشش تأییدشده است. حتی اگر دو اسپرینکلر ضریب K یکسانی داشته باشند، ممکن است برای مساحت‌ها و شرایط نصب متفاوتی تأیید شده باشند.

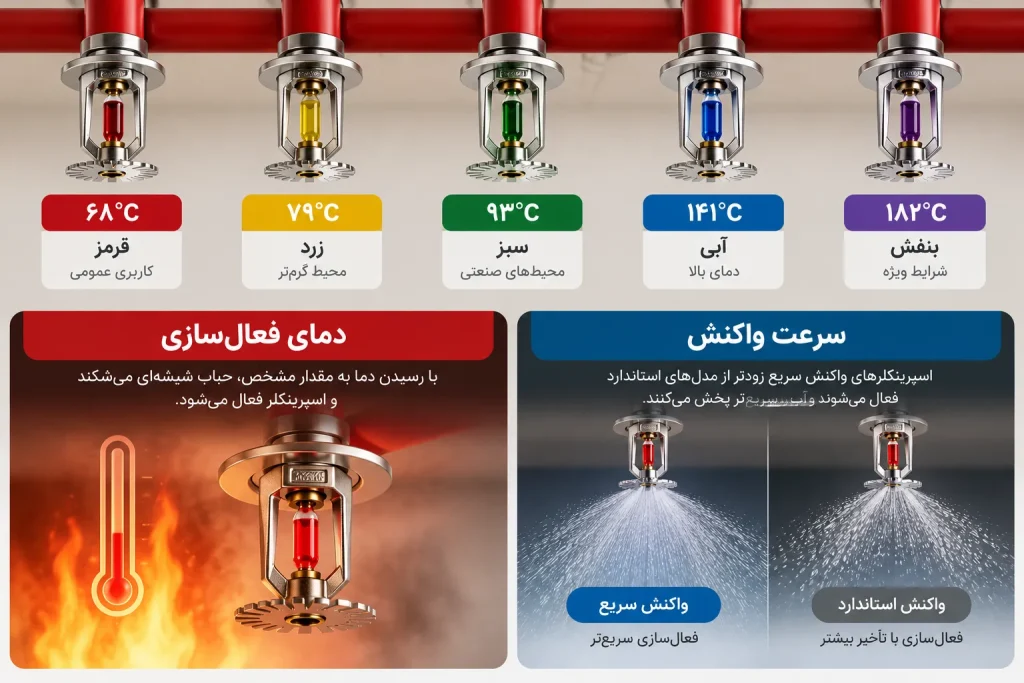

تأثیر دمای فعال‌سازی و سرعت واکنش
انتخاب دمای اسپرینکلر مستقل از جهت نصب آن است. هر سه نوع بالازن، پایین‌زن و دیواری می‌توانند بسته به مدل و سازنده، با درجه حرارت‌های مختلف عرضه شوند.
برای نمونه، اسپرینکلر با حباب قرمز ۶۸ درجه برای بسیاری از محیط‌های با دمای طبیعی معمول قابل بررسی است؛ اما در فضاهای گرم‌تر ممکن است دمای فعال‌سازی متفاوتی لازم باشد.
سرعت واکنش نیز ویژگی جداگانه‌ای است. دو اسپرینکلر ۶۸ درجه ممکن است یکی واکنش سریع (Quick Response) و دیگری واکنش استاندارد (Standard Response) باشد.
اگر می‌خواهید تفاوت درجه حرارت و ضریب آبدهی را بیشتر بشناسید، مقاله اسپرینکلر آتش‌نشانی چیست؟ توضیحات تکمیلی این مشخصات را ارائه می‌کند.
معرفی مدل‌های اسپرینکلر در ایمن آفرینان
برای آشنایی با تفاوت محصولات، می‌توان سه مدل از برند DUYAR را بررسی کرد که در فهرست اسپرینکلرهای ایمن آفرینان معرفی شده‌اند.
| محصول | جهت نصب | ضریب K اعلام‌شده |
|---|---|---|
| DUYAR مدل DY-3327 | پایین‌زن | K5.6 / K80 |
| DUYAR مدل DY-3323 | بالازن | K5.6 / K80 |
| DUYAR مدل DY-3329 | دیواری | K5.6 / K80 |
این سه مدل از نظر ضریب آبدهی اسمی مشابه هستند، اما شکل نصب و ویژگی‌های پاشش آن‌ها متفاوت است. همین مثال نشان می‌دهد که یکسان بودن K-Factor برای جایگزین کردن مدل‌های مختلف کافی نیست.
در فروشگاه ایمن آفرینان، علاوه بر DUYAR، مدل‌هایی از برندهای آریا، Rapidrop، هارنس و سایر تولیدکنندگان نیز در گروه اسپرینکلر قرار دارند. برای مشاهده گزینه‌های قابل سفارش می‌توانید به صفحه خرید و قیمت انواع اسپرینکلر آتش‌نشانی مراجعه کنید.
موجودی، دمای عملکرد، مشخصات کامل و قیمت هر مدل باید هنگام استعلام بررسی شوند.
نکات مهم پیش از خرید اسپرینکلر بالازن، پایین‌زن یا دیواری
پیش از مقایسه قیمت، باید مشخص شود نقشه پروژه چه نوع اسپرینکلری را لازم دارد. خرید مدلی که تنها از نظر ظاهر یا سایز رزوه مشابه محصول مورد نیاز است، می‌تواند باعث ناسازگاری با طراحی سیستم شود.
هنگام انتخاب، این موارد را بررسی کنید:
- جهت نصب مورد تأیید؛ Upright، Pendent یا Sidewall
- دمای فعال‌سازی و نوع واکنش اسپرینکلر
- ضریب K، سایز اتصال و فشار کاری مجاز
- محدوده پوشش و فاصله مجاز تا موانع
- تأییدیه مدل و سازگاری با طراحی پروژه
استاندارد NFPA 13 یکی از مراجع اصلی طراحی سیستم اسپرینکلر است. در ایران نیز ضوابط آتش‌نشانی محل اجرا و مشخصات تأییدشده پروژه باید رعایت شوند.
برای تعویض اسپرینکلر آسیب‌دیده نیز نباید صرفاً از مدلی با حباب هم‌رنگ استفاده کرد. مدل جایگزین باید از نظر مشخصات فنی و شرایط کاربرد مورد تأیید باشد.
قیمت اسپرینکلر بالازن، پایین‌زن و دیواری
قیمت اسپرینکلر به برند، مشخصات فنی، نوع واکنش، جنس بدنه و تأییدیه‌های محصول بستگی دارد. بنابراین نمی‌توان با قطعیت گفت مدل بالازن همیشه ارزان‌تر یا گران‌تر از پایین‌زن است.
برای استعلام دقیق‌تر، بهتر است مشخصات مورد نیاز از روی نقشه استخراج شود. در سفارش‌های پروژه‌ای، تعداد تجهیزات، یکسان بودن مدل‌ها، تأییدیه‌ها و شرایط تأمین نیز باید بررسی شوند.
ایمن آفرینان سناباد امکان بررسی و استعلام مدل‌های مختلف اسپرینکلر و سایر تجهیزات اطفای حریق آبی را فراهم می‌کند. اگر بین چند مدل مردد هستید، ارائه مشخصات سقف، کاربری ساختمان و اطلاعات طراحی به انتخاب گزینه مناسب‌تر کمک می‌کند.
سوالات متداول درباره تفاوت انواع اسپرینکلر
اسپرینکلر بالازن بهتر است یا پایین‌زن؟
هیچ‌کدام برتری مطلق ندارند. مدل پایین‌زن برای بسیاری از طراحی‌های سقفی مناسب است، درحالی‌که بالازن در بعضی فضاهای دارای لوله‌کشی نمایان کاربرد دارد. انتخاب قطعی باید مطابق نقشه و مشخصات فنی باشد.
آیا اسپرینکلر بالازن آب را فقط به سمت سقف می‌پاشد؟
خیر. آب ابتدا به سمت دفلکتور بالای اسپرینکلر حرکت می‌کند و سپس طبق الگوی طراحی‌شده در فضای زیر سقف توزیع می‌شود.
آیا اسپرینکلر دیواری برای راهرو مناسب است؟
بله، در بعضی راهروها می‌توان از اسپرینکلر دیواری استفاده کرد؛ مشروط بر اینکه ابعاد، ارتفاع، موانع و محدوده پوشش با تأییدیه مدل سازگار باشند.
آیا اسپرینکلر پایین‌زن را می‌توان به‌صورت بالازن نصب کرد؟
مدل‌های استاندارد پایین‌زن و بالازن معمولاً برای جهت نصب مشخصی طراحی می‌شوند. تغییر جهت بدون تأیید سازنده مجاز نیست؛ حتی اگر اندازه رزوه دو مدل یکسان باشد.
آیا تعداد اسپرینکلر دیواری کمتر از مدل سقفی است؟
لزوماً خیر. تعداد تجهیزات به مساحت، ابعاد، محدوده پوشش تأییدشده و طراحی هیدرولیکی بستگی دارد. نوع دیواری به‌تنهایی باعث کاهش تعداد اسپرینکلرهای مورد نیاز نمی‌شود.
جمع‌بندی
تفاوت اسپرینکلر بالازن، پایین‌زن و دیواری در شکل نصب و نحوه توزیع آب است. پایین‌زن برای بسیاری از طراحی‌های سقفی، بالازن برای برخی شبکه‌های دارای لوله‌کشی نمایان و دیواری برای فضاهای متناسب با الگوی پاشش جانبی کاربرد دارد.
برای انتخاب درست، علاوه بر جهت نصب باید دمای فعال‌سازی، K-Factor، نوع واکنش، محدودیت‌های سقف و استاندارد پروژه بررسی شوند. انتخابی مناسب است که با نقشه تأییدشده و نیاز واقعی ساختمان هماهنگی داشته باشد.
