فرض کنید در یک ساختمان، اسپرینکلرهای مناسبی نصب شده‌اند، اما هنگام آتش‌سوزی فشار آب کافی نیست. یا پمپ و مخزن وجود دارند، ولی یکی از شیرهای اصلی شبکه بسته مانده است. در چنین شرایطی، داشتن تجهیزات باکیفیت به‌تنهایی کافی نیست؛ چون سیستم اطفای حریق باید به‌صورت یک مجموعه هماهنگ کار کند.
به همین دلیل، برای اجرای سیستم اطفای حریق آبی ساختمان باید از همان ابتدا مشخص باشد آب از کجا تأمین می‌شود، چطور به طبقات می‌رسد و با چه تجهیزاتی در اختیار سیستم اطفا قرار می‌گیرد.
تجهیزات موردنیاز هر پروژه هم یکسان نیست. ممکن است یک ساختمان به سیستم اسپرینکلر خودکار نیاز داشته باشد و ساختمانی دیگر علاوه بر آن، به جعبه آتش‌نشانی، رایزر یا شبکه هیدرانت مجهز شود. انتخاب این تجهیزات باید براساس کاربری ساختمان، خطر حریق و نقشه تأییدشده انجام شود.
سیستم اطفای حریق آبی به چه تجهیزاتی نیاز دارد؟
اگر بخواهیم اجزای اصلی این سیستم را ساده و کاربردی دسته‌بندی کنیم، با چهار بخش روبه‌رو هستیم:
- تأمین آب: شامل منبع آب و در صورت نیاز، مخزن ذخیره و پمپ آتش‌نشانی.
- انتقال آب: شامل لوله‌ها، رایزرها و اتصالات شبکه.
- کنترل و توزیع آب: شامل شیرآلات، اسپرینکلرها، هوزریل، شیلنگ و هیدرانت، متناسب با نوع سیستم.
- پایش و آزمون: شامل تجهیزات اندازه‌گیری، تجهیزات هشدار و اجزای لازم برای تست و نگهداری.
این تقسیم‌بندی کمک می‌کند هنگام تهیه تجهیزات چیزی از قلم نیفتد. برای مثال، اگر پروژه به اسپرینکلر نیاز دارد، انتخاب هد اسپرینکلر بدون بررسی فشار آب، شبکه لوله‌کشی و شیرآلات کنترلی، تصمیم کاملی نیست.
برای بررسی محصولات مرتبط با این سیستم، می‌توانید دسته‌بندی تجهیزات اطفای حریق آبی ایمن آفرینان را مشاهده کنید.

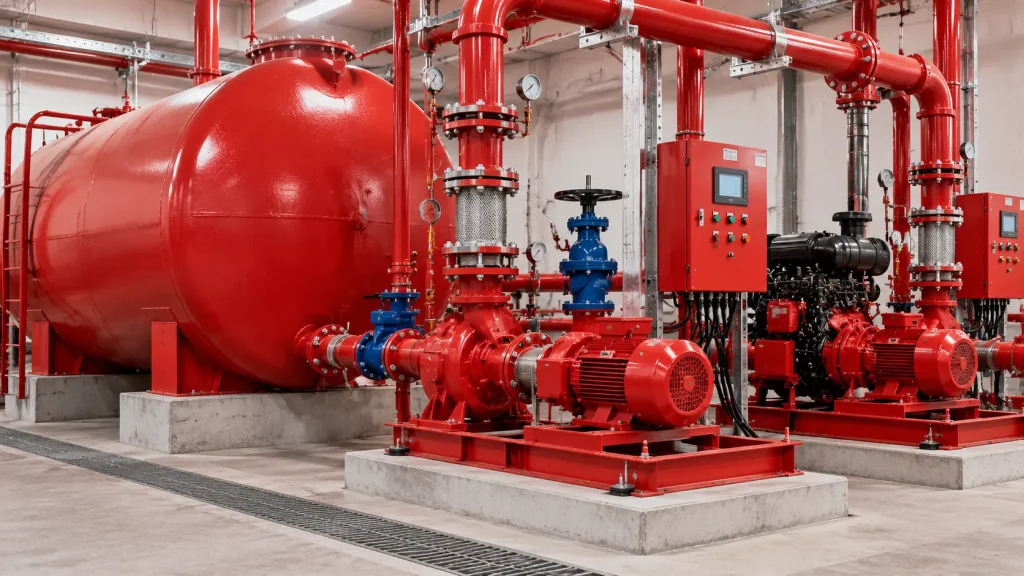

مخزن آب و پمپ آتش‌نشانی – نقطه شروع سیستم
اولین سؤال در طراحی سیستم اطفای حریق این است که آیا منبع آب موجود می‌تواند نیاز شبکه را تأمین کند یا خیر.
اگر فشار و دبی آب شهری کافی نباشد، یا ضوابط پروژه ذخیره اختصاصی آب را الزامی بدانند، باید مخزن و تجهیزات تأمین فشار متناسب با طراحی در نظر گرفته شوند.
ظرفیت مخزن را نمی‌توان صرفاً با توجه به متراژ ساختمان تعیین کرد. مقدار آب موردنیاز به نوع سیستم، دبی طراحی، مدت تأمین آب و الزامات پروژه بستگی دارد. به همین ترتیب، پمپ نیز باید بتواند فشار و دبی موردنیاز شبکه را در شرایط واقعی بهره‌برداری تأمین کند.
پمپ آتش‌نشانی چه تفاوتی با پمپ جوکی دارد؟
پمپ اصلی آتش‌نشانی برای تأمین آب موردنیاز سیستم هنگام عملکرد آن طراحی می‌شود. در بعضی مجموعه‌ها، پمپ رزرو نیز برای افزایش قابلیت اطمینان در نظر گرفته می‌شود.
پمپ جوکی وظیفه متفاوتی دارد: افت فشارهای جزئی شبکه را جبران می‌کند تا پمپ اصلی برای هر افت فشار کوچکی روشن نشود. این پمپ جایگزین پمپ اصلی نیست.
هنگام انتخاب مجموعه پمپ، فقط به توان موتور یا قیمت توجه نکنید. فشار موردنیاز در دورترین نقطه شبکه، دبی طراحی، اختلاف ارتفاع و افت فشار لوله‌ها هم باید محاسبه شوند.
برای بررسی گزینه‌های موجود، به صفحه پمپ و بوستر پمپ آتش‌نشانی مراجعه کنید.
لوله‌کشی، اتصالات و شیرآلات کنترلی
آب پس از تأمین باید از مسیری مطمئن به تجهیزات اطفا برسد. این مسیر شامل لوله‌های اصلی، رایزرهای عمودی، انشعابات و اتصالاتی مانند زانویی، سه‌راهی و فلنج است.
قطر لوله‌ها باید براساس محاسبات هیدرولیکی تعیین شود. اگر قطر یا مسیر لوله‌کشی به‌درستی انتخاب نشود، افت فشار افزایش پیدا می‌کند و ممکن است آب با فشار کافی به تجهیزات انتهایی نرسد. جنس لوله، فشار کاری و نوع اتصال نیز باید با شرایط شبکه سازگار باشند.
در کنار لوله‌ها، شیرآلات کنترلی هم اهمیت زیادی دارند. این شیرها برای مدیریت جریان آب، جلوگیری از برگشت آن و کنترل بخش‌های مختلف سیستم استفاده می‌شوند.
زون کنترل ولو و تجهیزات پایش چه کاربردی دارند؟
در بسیاری از سیستم‌های اسپرینکلر، شبکه به نواحی مشخصی تقسیم می‌شود تا وضعیت هر بخش قابل‌کنترل باشد. مجموعه زون کنترل ولو، بسته به طراحی، می‌تواند شامل شیر کنترلی، فلوسوئیچ، فشارسنج و تجهیزات تست و تخلیه باشد.
فلوسوئیچ جریان آب را تشخیص می‌دهد و در آرایش‌های مناسب، سیگنالی به سیستم اعلام حریق ارسال می‌کند. فشارسنج نیز فشار را در نقطه نصب نشان می‌دهد. این تجهیزات به بررسی وضعیت سیستم کمک می‌کنند، اما جایگزین آزمون عملی شبکه نیستند.
برای مشاهده تجهیزات این بخش، صفحات لوله و اتصالات آتش‌نشانی و شیرآلات آتش‌نشانی را بررسی کنید.

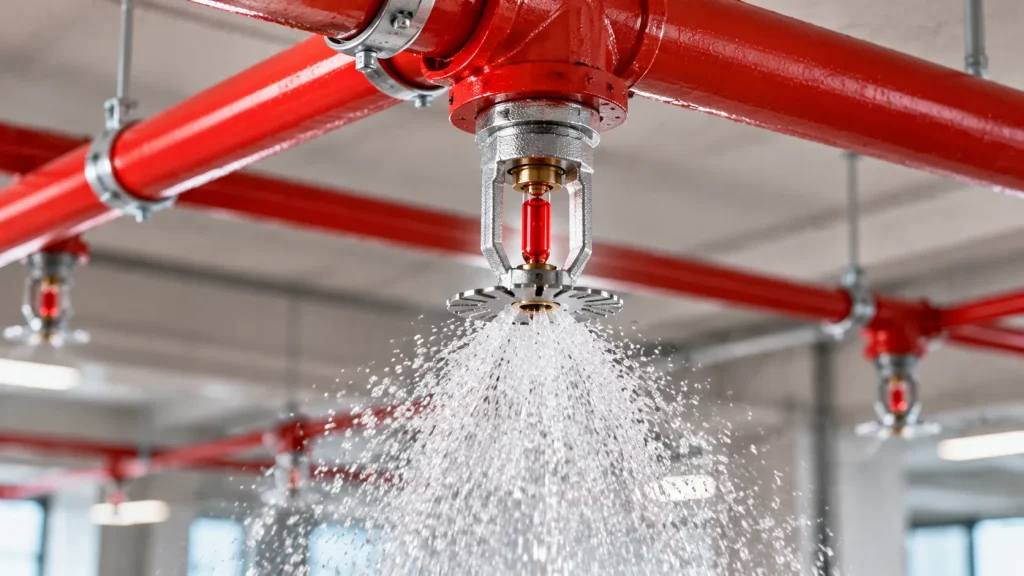

اسپرینکلر آتش‌نشانی – برای اطفای خودکار حریق
اسپرینکلر یکی از اجزای اصلی سیستم بارنده خودکار است. در مدل‌های متداول حرارتی، وقتی دمای موضعی به محدوده فعال‌سازی برسد، مسیر خروج آب باز می‌شود و آب در محدوده طراحی‌شده تخلیه می‌شود.
یک نکته مهم این است که در سیستم اسپرینکلر متعارف، معمولاً همه اسپرینکلرهای ساختمان هم‌زمان فعال نمی‌شوند؛ اسپرینکلرهایی که در معرض شرایط حرارتی لازم قرار می‌گیرند، فعال خواهند شد.
انتخاب اسپرینکلر فقط به شکل ظاهری آن مربوط نیست. نوع نصب، دمای فعال‌سازی، ضریب آبدهی، شرایط سقف و نوع کاربری فضا باید بررسی شوند. برای مثال، اسپرینکلر پایین‌زن، بالازن و دیواری برای شرایط نصب متفاوتی طراحی شده‌اند و نمی‌توان آن‌ها را بدون بررسی فنی جایگزین یکدیگر کرد.
برای آشنایی با مدل‌های مختلف، به دسته‌بندی اسپرینکلر آتش‌نشانی مراجعه کنید.
هوزریل، شیلنگ برزنتی و جعبه آتش‌نشانی
در بعضی ساختمان‌ها، علاوه بر سیستم خودکار اسپرینکلر، تجهیزات شیلنگی نیز برای دسترسی به آب موردنیاز هستند. هوزریل و شیلنگ برزنتی هر دو برای استفاده از آب در عملیات اطفا به کار می‌روند، اما ساختار و نحوه استفاده از آن‌ها متفاوت است.
هوزریل معمولاً از قرقره، شیلنگ نیمه‌سخت، نازل و اتصالات تشکیل می‌شود. شیلنگ نیمه‌سخت در بسیاری از مدل‌ها بدون باز شدن کامل از روی قرقره نیز قابل استفاده است.
در مقابل، شیلنگ برزنتی معمولاً تخت و انعطاف‌پذیر است و باید پیش از آبدهی به‌درستی باز شود تا پیچ‌خوردگی یا تاخوردگی مانع جریان آب نشود.
انتخاب این تجهیزات به نوع سیستم، فشار و دبی موردنیاز و شرایط بهره‌برداری بستگی دارد. جعبه آتش‌نشانی نیز باید فضای کافی برای تجهیزات داشته باشد و دسترسی به شیلنگ، شیر و نازل را در شرایط اضطراری دشوار نکند.
برای بررسی مدل‌های موجود، می‌توانید صفحات قرقره هوزریل آتش‌نشانی و جعبه آتش‌نشانی را ببینید.
هیدرانت و تجهیزات تکمیلی سیستم
در ساختمان‌های بزرگ و مجموعه‌هایی که محوطه وسیعی دارند، ممکن است شبکه هیدرانت نیز در طرح حفاظت حریق پیش‌بینی شود. هیدرانت امکان برداشت آب از نقاط مشخص شبکه را برای عملیات آتش‌نشانی فراهم می‌کند.
بسته به طراحی پروژه، اتصال آتش‌نشانی روی نما نیز می‌تواند برای تغذیه شبکه از خودروی آتش‌نشانی در نظر گرفته شود. این تجهیزات در همه ساختمان‌ها الزام یکسانی ندارند و محل نصب و مشخصات آن‌ها باید براساس نقشه و ضوابط مربوط تعیین شود.
هنگام خرید تجهیزات اطفای حریق آبی به چه نکاتی توجه کنیم؟
قبل از خرید، بهتر است این چند مورد را بررسی کنید:
- نوع سیستم: مشخص کنید پروژه به اسپرینکلر، تجهیزات شیلنگی، هیدرانت یا ترکیبی از آن‌ها نیاز دارد.
- فشار و دبی: پمپ، لوله‌ها و تجهیزات خروجی باید با نیاز واقعی شبکه هماهنگ باشند.
- مشخصات فنی: فشار کاری، جنس، نوع اتصال و مدارک فنی محصولات را بررسی کنید.
- سازگاری تجهیزات: اجزای انتخاب‌شده باید با یکدیگر و با طراحی شبکه سازگار باشند.
- تست و نگهداری: امکان بازرسی، آزمون عملکرد و سرویس دوره‌ای باید از ابتدا در نظر گرفته شود.
یک نکته را فراموش نکنید: فهرست خرید یک ساختمان مسکونی الزاماً برای یک انبار صنعتی یا ساختمان مرتفع مناسب نیست. انتخاب تجهیزات باید براساس نقشه تأییدشده و الزامات آتش‌نشانی انجام شود، نه صرفاً یک فهرست عمومی اینترنتی.
بعد از نصب، کار سیستم تمام نمی‌شود
یکی از مواردی که گاهی هنگام اجرای سیستم اطفای حریق نادیده گرفته می‌شود، مرحله آزمون و تحویل است. پس از نصب باید مواردی مانند نشتی شبکه، عملکرد پمپ، وضعیت شیرها و تجهیزات کنترلی و عملکرد اسپرینکلرها یا تجهیزات شیلنگی مطابق الزامات پروژه بررسی شوند.
پس از تحویل نیز نگهداری منظم اهمیت دارد. بسته بودن یک شیر، افت سطح آب مخزن یا خرابی پمپ می‌تواند عملکرد کل سیستم را مختل کند؛ حتی اگر بقیه تجهیزات ظاهراً سالم باشند.
سؤالات متداول درباره تجهیزات سیستم اطفای حریق آبی ساختمان
تجهیزات اصلی سیستم اطفای حریق آبی ساختمان کدام‌اند؟
تجهیزات اصلی شامل منبع تأمین آب، لوله‌ها و اتصالات، شیرآلات کنترلی و تجهیزات تخلیه آب هستند. بسته به طراحی ساختمان، ممکن است مخزن ذخیره، پمپ آتش‌نشانی، اسپرینکلر، هوزریل، شیلنگ برزنتی یا هیدرانت نیز موردنیاز باشد.
آیا تمام ساختمان‌ها به مخزن و پمپ آتش‌نشانی نیاز دارند؟
خیر. اگر منبع آب موجود بتواند فشار و دبی موردنیاز سیستم را تأمین کند، ممکن است به مخزن یا پمپ اضافی نیاز نباشد. تصمیم نهایی باید بر اساس محاسبات فنی، نوع سیستم و ضوابط آتش‌نشانی پروژه گرفته شود.
تفاوت سیستم اسپرینکلر با هوزریل آتش‌نشانی چیست؟
اسپرینکلر برای تخلیه خودکار آب در شرایط فعال‌سازی طراحی شده است؛ اما هوزریل امکان استفاده عملیاتی از شیلنگ آتش‌نشانی را فراهم می‌کند. این دو سیستم کاربرد متفاوتی دارند و در صورت نیاز پروژه، می‌توانند در کنار یکدیگر نصب شوند.
پمپ آتش‌نشانی باید چه فشار و دبی‌ای داشته باشد؟
فشار و دبی پمپ به نوع سیستم، ارتفاع ساختمان، افت فشار لوله‌ها و نیاز تجهیزات مصرف‌کننده بستگی دارد. به همین دلیل، انتخاب پمپ صرفاً بر اساس قدرت موتور یا متراژ ساختمان درست نیست و باید با محاسبات هیدرولیکی انجام شود.
برای سیستم اطفای حریق آبی چه نوع اسپرینکلری مناسب است؟
نوع اسپرینکلر به کاربری فضا، شرایط سقف، محل نصب، دمای فعال‌سازی و مشخصات فنی سیستم بستگی دارد. مدل‌های پایین‌زن، بالازن و دیواری برای شرایط متفاوتی طراحی شده‌اند؛ بنابراین انتخاب آن‌ها باید بر اساس نقشه و طراحی تأییدشده انجام شود.
هنگام خرید تجهیزات اطفای حریق آبی به چه مشخصاتی توجه کنیم؟
فشار کاری مجاز، دبی موردنیاز، جنس تجهیزات، نوع اتصالات، مدارک فنی و سازگاری اجزا با یکدیگر از مهم‌ترین موارد هستند. همچنین باید امکان نصب، آزمون و نگهداری تجهیزات در نظر گرفته شود.
آیا سیستم اطفای حریق آبی پس از نصب به سرویس دوره‌ای نیاز دارد؟
بله. وضعیت پمپ، منبع آب، شیرآلات، لوله‌ها، تجهیزات کنترلی و اسپرینکلرها یا تجهیزات شیلنگی باید مطابق دستورالعمل سازنده و الزامات مربوط بررسی شود. آزمون و نگهداری منظم کمک می‌کند مشکلاتی مانند نشتی، افت فشار یا بسته بودن ناخواسته شیرها به‌موقع شناسایی شوند.
آیا آب برای خاموش کردن تمام آتش‌سوزی‌ها مناسب است؟
خیر. استفاده از آب برای برخی حریق‌ها، از جمله حریق تجهیزات برق‌دار یا بعضی مایعات قابل‌اشتعال، می‌تواند خطرناک باشد. عامل اطفا باید با نوع حریق و طراحی سیستم متناسب باشد و در شرایط اضطراری، ایمنی افراد و تخلیه ساختمان در اولویت قرار دارد.
جمع‌بندی
تجهیزات موردنیاز سیستم اطفای حریق آبی ساختمان شامل اجزایی برای تأمین آب، انتقال آن، کنترل جریان و تخلیه آب در محل موردنیاز است. مخزن، پمپ، لوله‌ها، شیرآلات، اسپرینکلر، هوزریل و هیدرانت هرکدام نقش مشخصی دارند، اما لزوماً همه آن‌ها در هر پروژه استفاده نمی‌شوند.
برای انتخاب درست، ابتدا باید نیاز ساختمان و نوع سیستم مشخص شود و سپس تجهیزات متناسب با فشار، دبی، شرایط نصب و ضوابط پروژه انتخاب شوند.
