ماژول اعلام حریق یکی از تجهیزات ارتباطی سیستم‌های اعلام حریق است که برای دریافت اطلاعات، ارسال فرمان و ایجاد ارتباط بین پنل مرکزی و تجهیزات مختلف استفاده می‌شود. این تجهیز زمانی اهمیت پیدا می‌کند که بخواهیم تجهیزاتی خارج از ساختار معمول سیستم را به پنل اعلام حریق متصل کنیم یا کنترل دقیق‌تری روی بخش‌های مختلف داشته باشیم.
در پروژه‌های کوچک ممکن است تعداد تجهیزات محدود باشد و نیازی به استفاده گسترده از ماژول‌ها وجود نداشته باشد، اما در ساختمان‌های بزرگ، کارخانه‌ها، مراکز تجاری و پروژه‌هایی که نیاز به کنترل تجهیزات جانبی دارند، ماژول‌ها نقش مهمی در تکمیل عملکرد سیستم اعلام حریق ایفا می‌کنند.
ماژول اعلام حریق چیست؟
ماژول اعلام حریق یا Fire Alarm Module، تجهیزی است که برای گسترش قابلیت‌های سیستم اعلام حریق و ایجاد ارتباط بین پنل کنترل و تجهیزات مختلف استفاده می‌شود.
در یک سیستم اعلام حریق، پنل مرکزی اطلاعات را از تجهیزاتی مانند دتکتورها و شستی‌ها دریافت می‌کند. اما در بسیاری از پروژه‌ها نیاز است تجهیزات دیگری مانند فن‌های تخلیه دود، دمپرها، پمپ‌ها، سیستم‌های تهویه یا تجهیزات خارجی نیز با سیستم اعلام حریق ارتباط داشته باشند. در این شرایط از ماژول استفاده می‌شود.
همچنین ممکن است یک تجهیز خارجی مانند سنسور یا سیستم حفاظتی دیگر نیاز داشته باشد وضعیت خود را به پنل اعلام حریق گزارش دهد. در این حالت، ماژول ورودی وظیفه دریافت این اطلاعات و انتقال آن به پنل را بر عهده دارد.
ماژول معمولاً در سیستم‌های آدرس‌پذیر کاربرد بیشتری دارد، زیرا امکان شناسایی دقیق تجهیزات و مدیریت ارتباطات مختلف را فراهم می‌کند.
برای آشنایی بیشتر با ساختار کلی سیستم اعلام حریق و ارتباط بین تجهیزات آن، می‌توانید مقاله سیستم اعلام حریق چیست؟ را مطالعه کنید.
ماژول اعلام حریق چگونه کار می‌کند؟
ماژول اعلام حریق با ایجاد یک مسیر ارتباطی بین پنل کنترل و تجهیزات مختلف، باعث می‌شود سیستم اعلام حریق بتواند اطلاعات بیشتری دریافت کند یا فرمان‌های لازم را به تجهیزات جانبی ارسال کند.
نحوه عملکرد ماژول به نوع آن بستگی دارد. بعضی ماژول‌ها برای دریافت اطلاعات از تجهیزات خارجی استفاده می‌شوند و بعضی دیگر وظیفه ارسال فرمان به تجهیزات مختلف را بر عهده دارند.
به طور کلی روند عملکرد ماژول به این شکل است:
- یک تجهیز مانند سنسور، کلید یا سیستم جانبی اطلاعاتی را ارسال می‌کند.
- ماژول این اطلاعات را دریافت و بررسی می‌کند.
- اطلاعات از طریق مدار ارتباطی به پنل اعلام حریق منتقل می‌شود.
- پنل پس از پردازش اطلاعات، واکنش مناسب را انجام می‌دهد یا فرمان لازم را صادر می‌کند.
در مقابل، اگر یک سیستم خارجی مانند کنترل وضعیت یک تجهیز مکانیکی نیاز داشته باشد اطلاعات خود را به پنل اعلام حریق ارسال کند، از ماژول ورودی استفاده می‌شود. این ماژول اطلاعات را دریافت کرده و به پنل منتقل می‌کند تا وضعیت سیستم مشخص شود.
در سیستم‌های آدرس‌پذیر، ماژول‌ها معمولاً دارای آدرس مشخص هستند و پنل می‌تواند وضعیت هر ماژول را به صورت جداگانه شناسایی کند. این ویژگی باعث می‌شود مدیریت تجهیزات جانبی در پروژه‌های بزرگ دقیق‌تر و ساده‌تر انجام شود.
نکته مهم این است که ماژول اعلام حریق خودش وظیفه تشخیص مستقیم آتش را ندارد. تشخیص حریق توسط تجهیزاتی مانند دتکتورها انجام می‌شود و ماژول بیشتر برای ارتباط، کنترل و انتقال اطلاعات بین بخش‌های مختلف سیستم استفاده می‌شود.

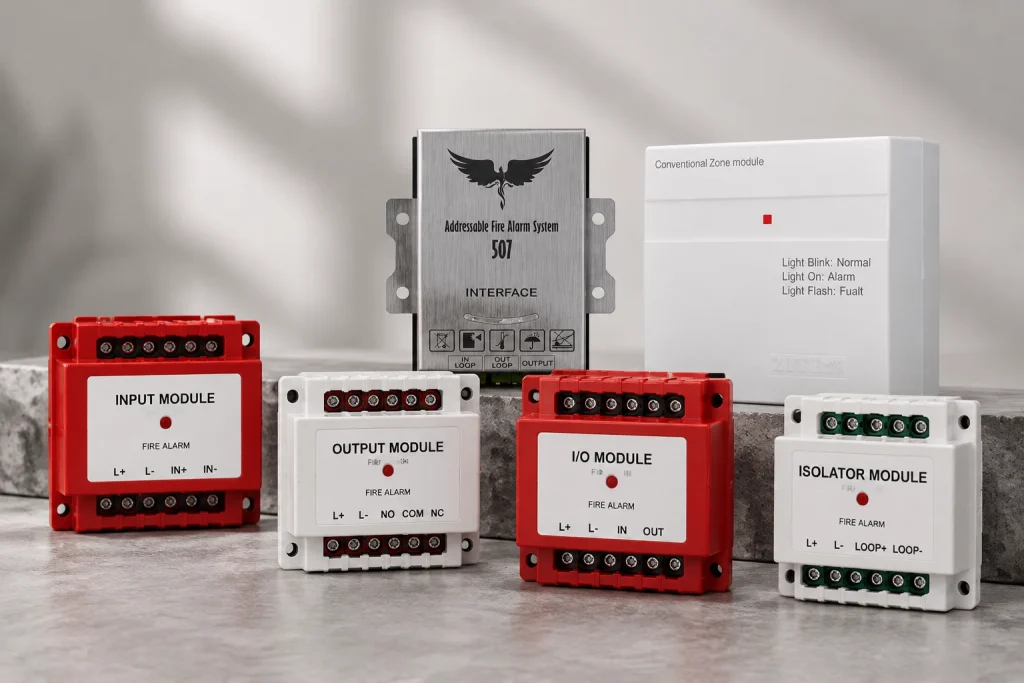

انواع ماژول اعلام حریق کدامند؟
ماژول‌های اعلام حریق با توجه به نوع کاربرد و وظیفه‌ای که در سیستم بر عهده دارند، در مدل‌های مختلف تولید می‌شوند. انتخاب نوع مناسب ماژول به این بستگی دارد که سیستم اعلام حریق قرار است چه اطلاعاتی دریافت کند یا چه تجهیزاتی را کنترل کند.
در پروژه‌های ساده ممکن است فقط به چند ماژول محدود نیاز باشد، اما در ساختمان‌های بزرگ و هوشمند، استفاده از چندین نوع ماژول برای ارتباط بین سیستم‌های مختلف رایج است.
ماژول ورودی اعلام حریق (Input Module)
ماژول ورودی برای دریافت اطلاعات از تجهیزات خارجی استفاده می‌شود. این ماژول زمانی کاربرد دارد که یک تجهیز بخواهد وضعیت خود را به پنل اعلام حریق گزارش دهد.
برای مثال، ممکن است یک سیستم اطفای حریق، شیر کنترل، سنسور یا تجهیز مکانیکی نیاز داشته باشد وضعیت خود را به سیستم اعلام حریق ارسال کند. در این شرایط، ماژول ورودی اطلاعات را دریافت کرده و به پنل منتقل می‌کند.
ماژول خروجی اعلام حریق (Output Module)
ماژول خروجی برای ارسال فرمان از پنل اعلام حریق به تجهیزات دیگر استفاده می‌شود. این ماژول به سیستم اجازه می‌دهد پس از دریافت هشدار، اقدامات مشخصی را انجام دهد.
برای نمونه، هنگام فعال شدن سیستم اعلام حریق، پنل می‌تواند از طریق ماژول خروجی فرمان خاموش شدن سیستم تهویه، فعال شدن تجهیزات خاص یا اجرای یک سناریوی کنترلی را ارسال کند.
ماژول ورودی و خروجی (Input/Output Module)
این نوع ماژول ترکیبی از قابلیت دریافت و ارسال اطلاعات است. یعنی هم می‌تواند وضعیت یک تجهیز را دریافت کند و هم فرمانی را به یک تجهیز دیگر ارسال کند.
استفاده از این مدل در پروژه‌هایی که نیاز به کنترل دوطرفه بین سیستم اعلام حریق و تجهیزات جانبی وجود دارد، کاربرد زیادی دارد.
ماژول رله اعلام حریق (Relay Module)
ماژول رله برای کنترل تجهیزات الکتریکی مختلف از طریق سیستم اعلام حریق استفاده می‌شود. این ماژول می‌تواند یک فرمان مشخص را از پنل دریافت کرده و یک مدار یا تجهیز خارجی را فعال یا غیرفعال کند.
برای مثال، در زمان وقوع حریق می‌توان از ماژول رله برای قطع برق یک بخش مشخص، کنترل تجهیزات مکانیکی یا اجرای فرمان‌های ایمنی استفاده کرد.
ماژول ایزولاتور (Isolator Module)
ماژول ایزولاتور برای محافظت از بخش‌های مختلف سیستم در برابر اتصال کوتاه یا مشکلات سیم‌کشی استفاده می‌شود.
در سیستم‌های آدرس‌پذیر که تعداد زیادی تجهیز روی یک لوپ قرار دارند، وجود ایزولاتور کمک می‌کند یک مشکل در یک بخش، عملکرد کل سیستم را مختل نکند.
ماژول آدرس‌پذیر اعلام حریق
در سیستم‌های آدرس‌پذیر، ماژول‌ها دارای آدرس مشخص هستند و پنل می‌تواند وضعیت هر ماژول را به صورت جداگانه شناسایی کند.
این ویژگی در پروژه‌های بزرگ اهمیت زیادی دارد، زیرا امکان مدیریت دقیق‌تر تجهیزات و تشخیص سریع‌تر محل مشکل یا وضعیت فعال‌شده را فراهم می‌کند.
انتخاب نوع ماژول باید بر اساس طراحی سیستم، نوع پنل، تجهیزات متصل و هدف استفاده انجام شود. استفاده از ماژول نامناسب می‌تواند باعث شود ارتباط بین بخش‌های مختلف سیستم به درستی انجام نشود.
چرا از ماژول در سیستم اعلام حریق استفاده می‌شود؟
سیستم اعلام حریق در بسیاری از پروژه‌ها فقط به دتکتورها، شستی‌ها و آژیرها محدود نمی‌شود. در ساختمان‌های بزرگ، تجهیزات مختلفی مانند سیستم تهویه، آسانسورها، درب‌های ضد حریق، فن‌های تخلیه دود و تجهیزات ایمنی دیگر نیز باید در زمان وقوع حریق واکنش مشخصی داشته باشند.
ماژول اعلام حریق این امکان را فراهم می‌کند که پنل مرکزی بتواند با این تجهیزات ارتباط برقرار کند و اطلاعات یا فرمان‌های لازم را بین آن‌ها منتقل کند.
کنترل تجهیزات جانبی هنگام وقوع حریق
یکی از مهم‌ترین دلایل استفاده از ماژول، کنترل تجهیزات خارجی در زمان هشدار است. برای مثال، هنگام فعال شدن سیستم اعلام حریق ممکن است نیاز باشد فن‌های تهویه خاموش شوند، فن‌های تخلیه دود فعال شوند یا یک مسیر خاص برای خروج افراد باز شود.
پنل اعلام حریق معمولاً به صورت مستقیم برای کنترل تمام این تجهیزات طراحی نشده است؛ بنابراین ماژول به عنوان رابط بین پنل و تجهیزات جانبی استفاده می‌شود.
دریافت وضعیت تجهیزات مختلف
گاهی لازم است سیستم اعلام حریق از وضعیت یک تجهیز دیگر مطلع شود. برای مثال، ممکن است یک سیستم اطفای حریق، شیر کنترل یا تجهیز مکانیکی دارای وضعیت باز یا بسته باشد و این اطلاعات باید به پنل اعلام حریق منتقل شود.
در این شرایط، ماژول ورودی اطلاعات را دریافت کرده و به پنل ارسال می‌کند تا وضعیت سیستم در مرکز کنترل مشخص باشد.
افزایش قابلیت‌های سیستم آدرس‌پذیر
در سیستم‌های آدرس‌پذیر، هر تجهیز دارای شناسه مشخص است و پنل می‌تواند وضعیت تجهیزات را دقیق‌تر مدیریت کند. ماژول‌ها باعث می‌شوند این قابلیت فقط محدود به دتکتورها و شستی‌ها نباشد و تجهیزات جانبی نیز بتوانند بخشی از شبکه سیستم اعلام حریق باشند.
ایجاد ارتباط بین سیستم‌های مختلف
در پروژه‌های هوشمند، سیستم اعلام حریق معمولاً باید با سیستم‌های دیگری مانند BMS ارتباط داشته باشد. ماژول‌ها می‌توانند برای انتقال اطلاعات یا اجرای فرمان‌های مشخص در این ارتباط مورد استفاده قرار بگیرند.
برای مثال، در زمان وقوع حریق، اطلاعات هشدار می‌تواند به سیستم مدیریت ساختمان ارسال شود تا اقدامات از پیش تعریف‌شده مانند نمایش هشدار در اتاق کنترل یا اجرای سناریوهای ایمنی انجام شود.
استفاده در پروژه‌های بزرگ و پیچیده
هرچه ابعاد پروژه بزرگ‌تر باشد، تعداد تجهیزات و نیازهای کنترلی بیشتر می‌شود. در چنین شرایطی، ماژول‌ها کمک می‌کنند سیستم اعلام حریق انعطاف‌پذیرتر باشد و بتواند با بخش‌های مختلف ساختمان ارتباط برقرار کند.
به همین دلیل در پروژه‌هایی مانند بیمارستان‌ها، مراکز تجاری، کارخانه‌ها و ساختمان‌های هوشمند، استفاده از ماژول‌ها بخش مهمی از طراحی سیستم محسوب می‌شود.

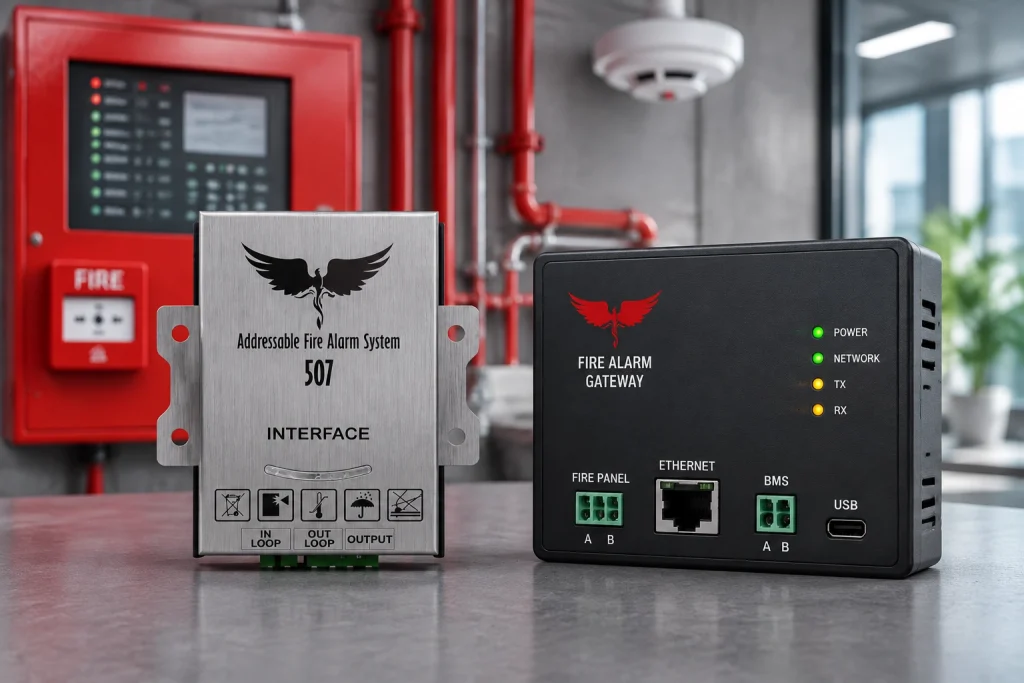

تفاوت ماژول اعلام حریق و گیت وی چیست؟
ماژول و گیت وی اعلام حریق هر دو برای ایجاد ارتباط بین سیستم‌ها استفاده می‌شوند، اما کاربرد و سطح عملکرد آن‌ها با یکدیگر متفاوت است. یکی از اشتباهات رایج در پروژه‌ها این است که این دو تجهیز به جای یکدیگر در نظر گرفته شوند، در حالی که هرکدام برای یک هدف مشخص طراحی شده‌اند.
ماژول اعلام حریق معمولاً برای گسترش قابلیت‌های همان سیستم اعلام حریق استفاده می‌شود. یعنی زمانی که بخواهیم یک تجهیز جانبی را به پنل متصل کنیم، وضعیت یک سیستم خارجی را دریافت کنیم یا فرمانی را به یک تجهیز ارسال کنیم، از ماژول استفاده می‌کنیم.
برای مثال، یک ماژول خروجی می‌تواند از پنل فرمان بگیرد و باعث خاموش شدن سیستم تهویه هنگام وقوع حریق شود. یا یک ماژول ورودی می‌تواند وضعیت یک تجهیز مکانیکی را به پنل اعلام حریق منتقل کند.
در مقابل، گیت وی بیشتر برای ارتباط بین دو سیستم مستقل با ساختار یا پروتکل متفاوت استفاده می‌شود. برای مثال، زمانی که بخواهیم اطلاعات سیستم اعلام حریق را به سیستم مدیریت ساختمان (BMS)، نرم‌افزار مانیتورینگ یا یک سیستم کنترل دیگر منتقل کنیم، از گیت وی استفاده می‌شود.
تفاوت اصلی این دو را می‌توان به شکل زیر خلاصه کرد:
| ویژگی | ماژول اعلام حریق | گیت وی اعلام حریق |
|---|---|---|
| کاربرد اصلی | اتصال تجهیزات جانبی به سیستم اعلام حریق | ارتباط بین دو سیستم مستقل |
| محل استفاده | داخل ساختار سیستم اعلام حریق | بین اعلام حریق و سیستم‌های دیگر |
| وظیفه | دریافت اطلاعات یا ارسال فرمان | تبدیل و انتقال اطلاعات بین پروتکل‌ها |
| نمونه کاربرد | کنترل فن، دمپر، پمپ یا دریافت وضعیت تجهیزات | اتصال اعلام حریق به BMS |
به طور ساده، اگر هدف این باشد که یک تجهیز به پنل اعلام حریق اضافه شود یا پنل بتواند آن را کنترل کند، معمولاً از ماژول استفاده می‌شود. اما اگر هدف ایجاد ارتباط بین سیستم اعلام حریق و یک سامانه دیگر باشد، گیت وی انتخاب مناسب‌تری است.
انتخاب بین این دو تجهیز باید بر اساس طراحی سیستم، نوع پنل، تجهیزات موجود و نیاز پروژه انجام شود تا ارتباط بین بخش‌های مختلف بدون مشکل برقرار شود.
ماژول اعلام حریق در چه مکان‌هایی استفاده می‌شود؟
استفاده از ماژول اعلام حریق بیشتر در پروژه‌هایی دیده می‌شود که سیستم اعلام حریق باید با تجهیزات جانبی یا سیستم‌های دیگر ساختمان ارتباط داشته باشد. در ساختمان‌های کوچک ممکن است تعداد تجهیزات محدود باشد و نیاز زیادی به ماژول وجود نداشته باشد، اما در پروژه‌های بزرگ، ماژول‌ها برای کنترل و دریافت اطلاعات از بخش‌های مختلف ساختمان کاربرد زیادی دارند.
ساختمان‌های هوشمند و مراکز مدیریت ساختمان
در ساختمان‌هایی که به سیستم BMS مجهز هستند، ماژول‌ها برای تبادل اطلاعات بین سیستم اعلام حریق و تجهیزات مدیریتی استفاده می‌شوند.
برای مثال، هنگام فعال شدن هشدار حریق، اطلاعات می‌تواند از طریق ماژول به سیستم مدیریت ساختمان منتقل شود تا وضعیت خطر در اتاق کنترل نمایش داده شود یا سناریوهای مشخصی مانند خاموش شدن تجهیزات تهویه اجرا شود.
بیمارستان‌ها و مراکز درمانی
در بیمارستان‌ها، تجهیزات زیادی به صورت هم‌زمان فعالیت می‌کنند و کنترل شرایط اضطراری اهمیت زیادی دارد. ماژول‌ها می‌توانند برای ارتباط سیستم اعلام حریق با تجهیزات مختلف مانند سیستم‌های مکانیکی، کنترل دسترسی یا تجهیزات ایمنی مورد استفاده قرار گیرند.
در چنین پروژه‌هایی، مدیریت دقیق اطلاعات و هماهنگی بین سیستم‌ها اهمیت بیشتری پیدا می‌کند.
مجتمع‌های تجاری و ساختمان‌های بزرگ
در مراکز خرید، برج‌های تجاری و ساختمان‌های چندمنظوره، معمولاً تجهیزات مختلفی مانند آسانسور، سیستم تهویه، درب‌های خروج اضطراری و سیستم مدیریت ساختمان وجود دارد.
ماژول اعلام حریق کمک می‌کند پنل مرکزی بتواند با این تجهیزات ارتباط برقرار کند و در زمان هشدار، فرمان‌های لازم را ارسال یا اطلاعات مورد نیاز را دریافت کند.
کارخانه‌ها و محیط‌های صنعتی
در محیط‌های صنعتی، سیستم اعلام حریق معمولاً بخشی از مجموعه بزرگ‌تر ایمنی ساختمان است. در این محیط‌ها ممکن است نیاز باشد وضعیت تجهیزات مختلف مانند ماشین‌آلات، سیستم‌های تهویه یا تجهیزات حفاظتی به پنل اعلام حریق منتقل شود.
ماژول‌ها امکان ایجاد این ارتباط را فراهم می‌کنند و باعث می‌شوند سیستم اعلام حریق قابلیت کنترل و نظارت بیشتری داشته باشد.
پارکینگ‌ها و فضاهای تأسیساتی
در پارکینگ‌ها و فضاهای فنی ساختمان، تجهیزات مختلفی مانند فن‌های تخلیه دود، سیستم تهویه و تجهیزات کنترلی وجود دارند. در این فضاها معمولاً از ماژول‌های خروجی برای ارسال فرمان و از ماژول‌های ورودی برای دریافت وضعیت تجهیزات استفاده می‌شود.
به طور کلی، هر پروژه‌ای که نیاز به اتصال تجهیزات جانبی به سیستم اعلام حریق داشته باشد، می‌تواند از ماژول استفاده کند. نوع ماژول مورد نیاز باید بر اساس طراحی سیستم، تجهیزات متصل و عملکرد مورد انتظار انتخاب شود.

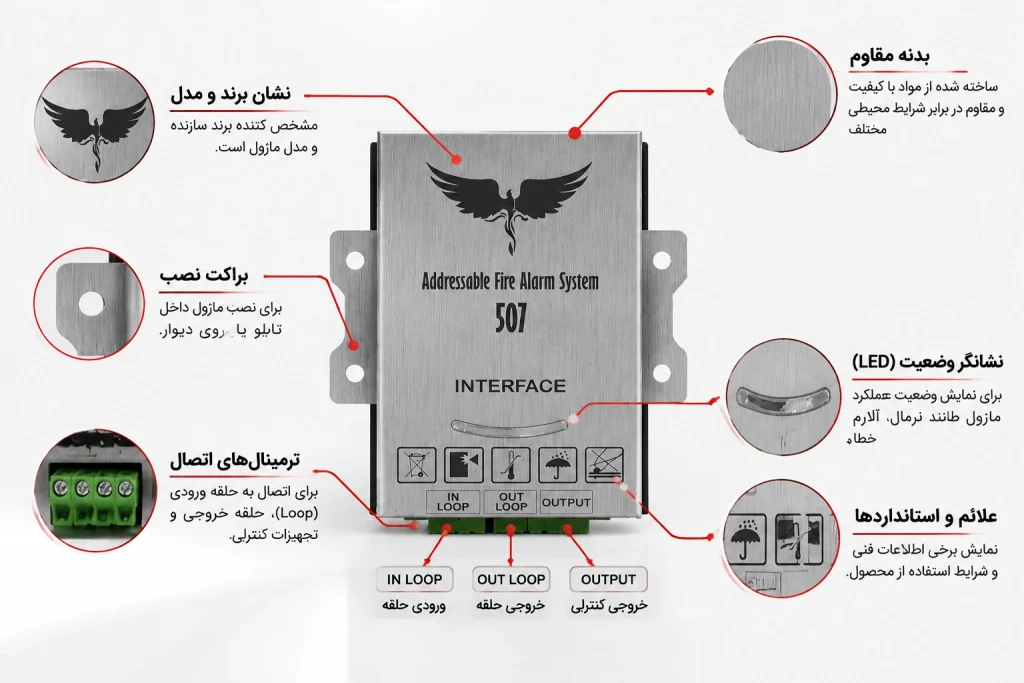

هنگام انتخاب ماژول اعلام حریق به چه نکاتی توجه کنیم؟
انتخاب ماژول اعلام حریق باید بر اساس نوع سیستم، تجهیزات متصل و هدف استفاده از آن انجام شود. همه ماژول‌ها وظیفه یکسانی ندارند و انتخاب مدل نامناسب می‌تواند باعث شود ارتباط بین پنل اعلام حریق و تجهیزات جانبی به درستی انجام نشود.
قبل از انتخاب ماژول باید مشخص شود که هدف پروژه دریافت اطلاعات از یک تجهیز خارجی است یا نیاز به ارسال فرمان برای کنترل یک سیستم وجود دارد.
نوع عملکرد ماژول
اولین نکته در انتخاب، مشخص کردن نوع ماژول مورد نیاز است. اگر هدف دریافت وضعیت یک تجهیز باشد، معمولاً از ماژول ورودی استفاده می‌شود. اگر قرار باشد پنل یک تجهیز دیگر را کنترل کند، ماژول خروجی کاربرد دارد.
در پروژه‌هایی که هر دو عملکرد مورد نیاز است، از ماژول‌های ورودی و خروجی استفاده می‌شود که امکان تبادل اطلاعات دوطرفه را فراهم می‌کنند.
هماهنگی با پنل اعلام حریق
ماژول باید با پنل اعلام حریق مورد استفاده در پروژه سازگار باشد. مدل پنل، نوع سیستم (متعارف یا آدرس‌پذیر)، پروتکل ارتباطی و نحوه اتصال تجهیزات باید قبل از انتخاب بررسی شود.
استفاده از ماژول ناسازگار ممکن است باعث شود پنل نتواند تجهیز را شناسایی کند یا اطلاعات به درستی منتقل نشود.
بررسی تعداد تجهیزات و ظرفیت سیستم
در پروژه‌های بزرگ ممکن است تعداد زیادی ماژول در نقاط مختلف ساختمان استفاده شود. به همین دلیل باید ظرفیت پنل، تعداد تجهیزات قابل پشتیبانی و امکان توسعه سیستم در آینده بررسی شود.
انتخاب تجهیز با ظرفیت مناسب باعث می‌شود در صورت اضافه شدن بخش‌های جدید ساختمان، نیاز به تغییرات گسترده در سیستم نباشد.
شرایط محیط نصب
محل نصب ماژول نیز اهمیت دارد. ماژولی که در فضای صنعتی، موتورخانه یا محیط دارای رطوبت و گردوغبار نصب می‌شود باید متناسب با شرایط محیط انتخاب شود.
همچنین محل نصب باید دسترسی مناسب برای سرویس، بررسی اتصالات و انجام تعمیرات احتمالی داشته باشد.
توجه به استانداردها و طراحی پروژه
در پروژه‌هایی که نیاز به تأییدیه آتش‌نشانی دارند، انتخاب تجهیزات باید مطابق طراحی سیستم و الزامات فنی پروژه انجام شود. ماژول نیز مانند سایر تجهیزات اعلام حریق باید بخشی از طراحی کلی سیستم باشد و صرفاً بر اساس قیمت یا ظاهر انتخاب نشود.
بررسی قابلیت توسعه و نگهداری
یک سیستم اعلام حریق ممکن است در آینده توسعه پیدا کند یا تجهیزات جدیدی به آن اضافه شود. به همین دلیل بهتر است ماژولی انتخاب شود که امکان هماهنگی با تغییرات آینده را داشته باشد.
همچنین وجود اطلاعات فنی، پشتیبانی مناسب و دسترسی به قطعات مورد نیاز، در نگهداری طولانی‌مدت سیستم اهمیت زیادی دارد.
استانداردها و نکات فنی مهم در استفاده از ماژول اعلام حریق
ماژول اعلام حریق یکی از تجهیزاتی است که برای ایجاد ارتباط بین سیستم اعلام حریق و تجهیزات جانبی استفاده می‌شود؛ به همین دلیل عملکرد صحیح آن فقط به کیفیت خود ماژول وابسته نیست و طراحی، نصب و تنظیمات سیستم نیز تأثیر زیادی روی عملکرد نهایی دارد.
در پروژه‌های حرفه‌ای، ماژول باید به شکلی انتخاب شود که با پنل اعلام حریق، تجهیزات متصل و سناریوهای ایمنی ساختمان هماهنگ باشد.
سازگاری ماژول با نوع سیستم اعلام حریق
یکی از مهم‌ترین موارد در انتخاب ماژول، نوع سیستم اعلام حریق است. ماژول‌های مورد استفاده در سیستم‌های آدرس‌پذیر معمولاً دارای آدرس مشخص هستند و پنل می‌تواند وضعیت آن‌ها را به صورت جداگانه شناسایی کند.
در مقابل، در برخی سیستم‌های متعارف، ارتباط تجهیزات بر اساس زون انجام می‌شود و ساختار اتصال متفاوت است. بنابراین قبل از انتخاب ماژول باید مشخص شود که پنل مورد استفاده از چه ساختاری پشتیبانی می‌کند.
اهمیت آدرس‌دهی و تنظیمات صحیح
در سیستم‌های آدرس‌پذیر، هر ماژول باید به درستی آدرس‌دهی شود تا پنل بتواند محل و وضعیت آن را شناسایی کند.
اگر آدرس‌دهی یا تنظیمات نرم‌افزاری به درستی انجام نشود، ممکن است پنل نتواند ماژول را شناسایی کند یا اطلاعات اشتباهی از وضعیت تجهیزات دریافت شود.
هماهنگی با تجهیزات تحت کنترل
ماژول باید متناسب با تجهیزی که قرار است کنترل یا مانیتور شود انتخاب شود. برای مثال، ماژولی که برای کنترل یک فن تخلیه دود استفاده می‌شود ممکن است نیازهای متفاوتی نسبت به ماژولی داشته باشد که فقط وضعیت یک تجهیز را دریافت می‌کند.
بررسی نوع فرمان، سطح ولتاژ، نوع کنتاکت و روش ارتباط قبل از نصب اهمیت زیادی دارد.
تأثیر کابل‌کشی و نحوه نصب
کیفیت اجرای کابل‌کشی و نحوه اتصال ماژول به سیستم روی عملکرد آن تأثیر مستقیم دارد. مسیر کابل‌ها، نحوه اتصال ترمینال‌ها و رعایت اصول نصب باید مطابق طراحی سیستم انجام شود.
مشکلاتی مانند اتصال اشتباه، قطعی سیم یا ایجاد اتصال کوتاه می‌توانند باعث ایجاد خطا در سیستم شوند.
تست عملکرد پس از نصب
پس از نصب ماژول، باید عملکرد آن در شرایط مختلف بررسی شود. برای مثال، در یک ماژول خروجی باید مشخص شود که آیا فرمان ارسال‌شده از پنل به تجهیز مورد نظر منتقل می‌شود یا خیر.
همچنین در ماژول‌های ورودی باید بررسی شود که اطلاعات تجهیز خارجی به درستی به پنل اعلام حریق منتقل می‌شود. در نهایت، ماژول اعلام حریق زمانی عملکرد مناسبی خواهد داشت که انتخاب، نصب و تنظیم آن بخشی از یک طراحی اصولی سیستم اعلام حریق باشد.
خرید ماژول اعلام حریق از ایمن آفرینان
انتخاب ماژول اعلام حریق باید بر اساس نوع پروژه، مدل پنل مرکزی و تجهیزاتی که قرار است به سیستم متصل شوند انجام شود. این تجهیز تنها یک قطعه جانبی ساده نیست؛ بلکه بخشی از ارتباط بین پنل اعلام حریق و تجهیزات مختلف ساختمان است و انتخاب درست آن روی عملکرد کلی سیستم تأثیر دارد.
در زمان خرید ماژول اعلام حریق، مواردی مانند نوع ماژول (ورودی، خروجی یا ورودی/خروجی)، سازگاری با پنل، نوع سیستم اعلام حریق، شرایط محل نصب و نیازهای کنترلی پروژه باید بررسی شود.
ایمن آفرینان سناباد در زمینه تأمین تجهیزات سیستم‌های اعلام حریق، محصولات مورد نیاز پروژه‌های ساختمانی، اداری، تجاری و صنعتی را ارائه می‌دهد. ماژول‌های اعلام حریق نیز با توجه به مشخصات فنی و نیاز هر پروژه بررسی می‌شوند تا تجهیز مناسب برای کاربرد مورد نظر انتخاب شود.
برای مشاهده مدل‌های موجود و بررسی مشخصات فنی محصولات، می‌توانید به صفحه ماژول اعلام حریق مراجعه کنید.
سوالات متداول درباره ماژول اعلام حریق
ماژول اعلام حریق چیست؟
ماژول اعلام حریق یک تجهیز ارتباطی در سیستم اعلام حریق است که برای دریافت اطلاعات، ارسال فرمان و ایجاد ارتباط بین پنل مرکزی و تجهیزات مختلف استفاده می‌شود. این تجهیز کمک می‌کند سیستم اعلام حریق بتواند با تجهیزات جانبی مانند فن‌ها، دمپرها، پمپ‌ها، سیستم‌های کنترلی و تجهیزات هوشمند ساختمان ارتباط برقرار کند.
ماژول اعلام حریق چه کاربردی دارد؟
ماژول برای گسترش قابلیت‌های سیستم اعلام حریق استفاده می‌شود. به کمک ماژول می‌توان وضعیت تجهیزات مختلف را به پنل ارسال کرد یا از پنل برای کنترل تجهیزات جانبی فرمان گرفت.
برای مثال، در زمان وقوع حریق می‌توان از طریق ماژول خروجی فرمان خاموش شدن سیستم تهویه یا فعال شدن یک تجهیز خاص را ارسال کرد.
انواع ماژول اعلام حریق کدامند؟
ماژول‌های اعلام حریق بر اساس کاربرد به مدل‌های مختلفی مانند ماژول ورودی، ماژول خروجی، ماژول ورودی و خروجی، ماژول رله و ماژول ایزولاتور تقسیم می‌شوند.
هرکدام از این مدل‌ها وظیفه مشخصی دارند و باید متناسب با نیاز پروژه انتخاب شوند.
تفاوت ماژول ورودی و خروجی اعلام حریق چیست؟
ماژول ورودی برای دریافت اطلاعات از تجهیزات خارجی و ارسال آن به پنل اعلام حریق استفاده می‌شود. در مقابل، ماژول خروجی برای ارسال فرمان از پنل به تجهیزات دیگر کاربرد دارد.
به عنوان مثال، دریافت وضعیت یک تجهیز مکانیکی با ماژول ورودی انجام می‌شود و کنترل یک فن یا سیستم جانبی می‌تواند با ماژول خروجی انجام شود.
تفاوت ماژول اعلام حریق و گیت وی چیست؟
ماژول معمولاً برای اتصال تجهیزات جانبی به همان سیستم اعلام حریق استفاده می‌شود، اما گیت وی بیشتر برای ارتباط بین دو سیستم مستقل مانند سیستم اعلام حریق و BMS کاربرد دارد.
به زبان ساده، ماژول قابلیت‌های داخل سیستم را توسعه می‌دهد، اما گیت وی ارتباط بین سیستم‌های مختلف را برقرار می‌کند.
آیا هر سیستم اعلام حریق به ماژول نیاز دارد؟
خیر. استفاده از ماژول به نوع پروژه و نیازهای سیستم بستگی دارد. در ساختمان‌های کوچک ممکن است نیاز به ماژول محدود باشد، اما در پروژه‌های بزرگ که تجهیزات مختلف باید با سیستم اعلام حریق هماهنگ شوند، استفاده از ماژول‌ها اهمیت بیشتری پیدا می‌کند.
ماژول اعلام حریق در چه مکان‌هایی استفاده می‌شود؟
ماژول‌ها در پروژه‌هایی مانند بیمارستان‌ها، کارخانه‌ها، مراکز تجاری، ساختمان‌های هوشمند، پارکینگ‌ها و ساختمان‌های بزرگ استفاده می‌شوند؛ به‌خصوص زمانی که نیاز به کنترل یا مانیتورینگ تجهیزات جانبی وجود داشته باشد.
آیا ماژول اعلام حریق نیاز به تنظیمات و سرویس دارد؟
بله. پس از نصب، ماژول باید مطابق طراحی سیستم تنظیم و تست شود. بررسی ارتباط با پنل، صحت ارسال و دریافت اطلاعات و عملکرد تجهیزات متصل، بخشی از فرآیند راه‌اندازی و نگهداری سیستم است.
هنگام خرید ماژول اعلام حریق به چه نکاتی توجه کنیم؟
نوع سیستم اعلام حریق، سازگاری با پنل، نوع کاربرد ماژول، شرایط محیط نصب و قابلیت توسعه سیستم از مهم‌ترین مواردی هستند که باید قبل از انتخاب بررسی شوند.
