قرقره و شیلنگ آتش‌نشانی از تجهیزات اطفای دستی هستند که برای رساندن آب از شبکه آتش‌نشانی به محل حریق استفاده می‌شوند. این تجهیزات معمولاً در ساختمان‌ها، پارکینگ‌ها، مراکز تجاری، فضاهای صنعتی و نقاطی نصب می‌شوند که باید در زمان حادثه امکان دسترسی سریع به جریان آب وجود داشته باشد.
با این حال، هر شیلنگی را نمی‌توان روی هر قرقره‌ای استفاده کرد. هوزریل‌های مجهز به شیلنگ نیمه‌سخت، شیلنگ‌های تخت یا برزنتی و مدل‌های تخصصی مقاوم در برابر شرایط صنعتی، از نظر ساختار و کاربرد تفاوت دارند. شناخت همین تفاوت‌ها کمک می‌کند مشخص شود هر مدل برای چه محیط و چه نوع سیستم اطفایی مناسب‌تر است.
قرقره و شیلنگ آتش‌نشانی چیست؟
قرقره آتش‌نشانی وسیله‌ای است که شیلنگ روی آن نگهداری می‌شود تا در شرایط اضطراری بتوان شیلنگ را سریع‌تر باز کرد و به سمت محل حریق برد. بسته به نوع سیستم، قرقره ممکن است بخشی از یک هوزریل آماده باشد یا برای نگهداری نوع مشخصی از شیلنگ مورد استفاده قرار گیرد.
شیلنگ آتش‌نشانی نیز مسیر انتقال آب از شبکه تا نازل است. این شیلنگ باید در برابر فشار کاری، خم‌شدن، سایش و شرایطی که هنگام استفاده ایجاد می‌شود مقاومت کافی داشته باشد. به همین دلیل ساختار آن با شیلنگ‌های معمولی تفاوت دارد و مشخصاتی مانند قطر، جنس لایه داخلی و خارجی و فشار قابل تحمل در انتخاب آن اهمیت پیدا می‌کنند.
قرقره، شیلنگ، شیر و نازل در کنار یکدیگر یک مسیر اطفای دستی ایجاد می‌کنند. اگر هرکدام از این قسمت‌ها با سیستم هماهنگ نباشند، عملکرد مجموعه نیز می‌تواند تحت تأثیر قرار بگیرد.

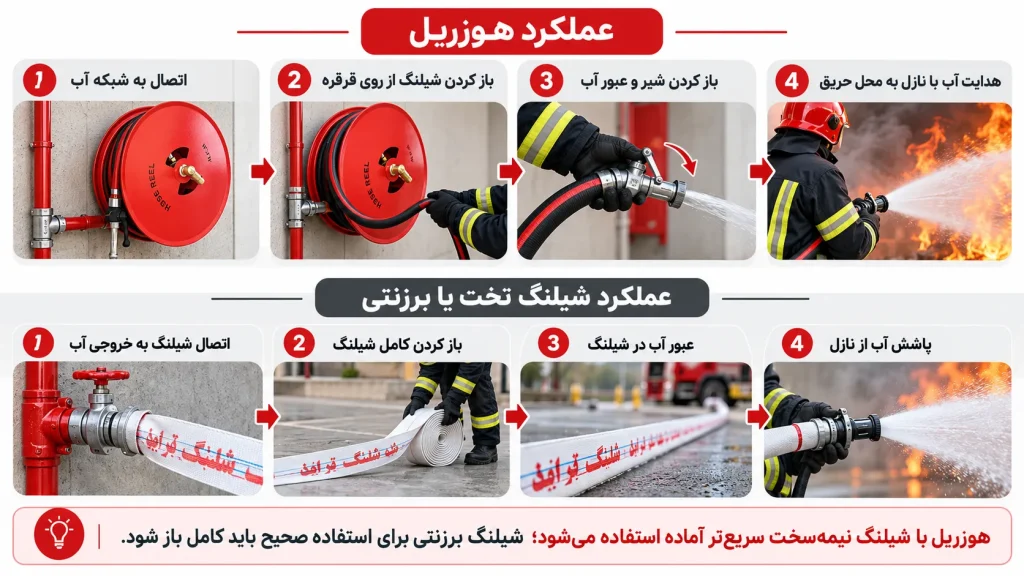

قرقره و شیلنگ آتش‌نشانی چگونه کار می‌کنند؟
در یک سیستم معمول، شیلنگ از یک سمت به شبکه آب آتش‌نشانی متصل است و در سمت دیگر به نازل ختم می‌شود. هنگام نیاز، کاربر شیلنگ را از روی قرقره یا محل نگهداری خارج می‌کند و جریان آب از طریق شیلنگ به نازل می‌رسد تا بتوان آن را به سمت محدوده حریق هدایت کرد.
در هوزریل، شیلنگ معمولاً ساختار نیمه‌سخت دارد و شکل خود را تا حد زیادی حفظ می‌کند. این ویژگی باعث می‌شود برای شروع استفاده همیشه لازم نباشد کل طول شیلنگ کاملاً از روی قرقره باز شود و کاربر بتواند متناسب با فاصله محل حریق، طول مورد نیاز را خارج کند.
شیلنگ‌های تخت یا برزنتی رفتار متفاوتی دارند. این شیلنگ‌ها زمانی که داخل آن‌ها آب وجود ندارد تخت می‌شوند و فضای کمی اشغال می‌کنند، اما هنگام عبور آب شکل می‌گیرند و برای استفاده صحیح باید مسیر آن‌ها باز و بدون پیچ‌خوردگی باشد. همین تفاوت ساختاری باعث شده هوزریل و شیلنگ برزنتی، با وجود شباهت در هدف نهایی، برای شرایط کاملاً یکسان طراحی نشده باشند.
اجزای اصلی هوزریل آتش‌نشانی
هوزریل فقط یک قرقره فلزی نیست و از چند بخش تشکیل می‌شود که باید در کنار یکدیگر کار کنند. طراحی دقیق این اجزا با توجه به محصول متفاوت است، اما ساختار کلی اکثر مدل‌ها شباهت زیادی دارد و هدف آن فراهم کردن دسترسی سریع و کنترل‌شده به آب است.
اجزای رایج یک هوزریل عبارت‌اند از:
- قرقره‌ای که شیلنگ روی آن جمع می‌شود.
- شیلنگ نیمه‌سخت مخصوص انتقال آب.
- محور و اتصالات داخلی قرقره برای عبور آب.
- شیر یا مکانیزم کنترل جریان.
- نازل برای کنترل و هدایت آب.
- اتصالات مورد نیاز برای ارتباط مجموعه با شبکه آتش‌نشانی.
وجود تمام این اجزا به این معنی نیست که مشخصات آن‌ها در همه محصولات یکسان است. قطر شیلنگ، نوع نازل، طول شیلنگ و فشار کاری باید با سیستم و کاربری مورد نظر سازگار باشند.

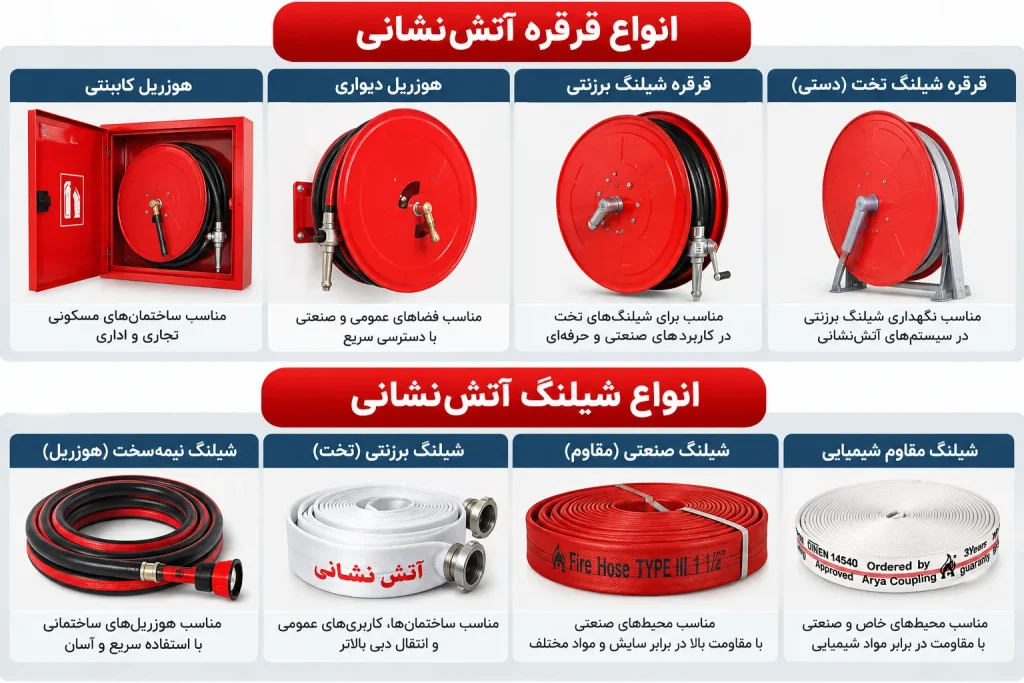

انواع قرقره و شیلنگ آتش‌نشانی
قرقره و شیلنگ را می‌توان از نظر ساختار و کاربرد به چند گروه اصلی تقسیم کرد. مهم‌ترین تفاوت در این است که شیلنگ تا چه اندازه شکل خود را حفظ می‌کند، چه مقدار آب می‌تواند منتقل کند و برای چه محیطی طراحی شده است.
هوزریل با شیلنگ نیمه‌سخت
هوزریل رایج‌ترین مدلی است که در بسیاری از ساختمان‌ها و فایرباکس‌ها دیده می‌شود. شیلنگ آن نیمه‌سخت است و حتی زمانی که خالی از آب باشد، مقطع خود را تا حد زیادی حفظ می‌کند. همین ویژگی استفاده از آن را برای کاربران ساختمان ساده‌تر می‌کند و امکان باز کردن فقط بخشی از طول شیلنگ را فراهم می‌کند.
این مدل بیشتر برای واکنش سریع به حریق‌های اولیه و شرایطی مناسب است که یک فرد باید بتواند بدون درگیر شدن با باز کردن کامل یک شیلنگ تخت، آب را به محل حادثه برساند. البته عملکرد آن همچنان به فشار و دبی مناسب شبکه بستگی دارد و نباید آن را جایگزین تمام تجهیزات اطفای دستی در هر نوع پروژه دانست.
قرقره با شیلنگ تخت یا برزنتی
شیلنگ برزنتی یا Lay-flat هنگام خالی بودن از آب تخت می‌شود و می‌توان آن را به‌صورت حلقه‌ای یا تاخورده نگهداری کرد. زمانی که آب وارد شیلنگ می‌شود، مقطع آن باز می‌شود و جریان آب را تا نازل منتقل می‌کند.
این نوع شیلنگ معمولاً قابلیت انتقال جریان بیشتری نسبت به بسیاری از شیلنگ‌های نیمه‌سخت کوچک دارد و در عملیات‌هایی که دبی بالاتر اهمیت دارد مورد توجه قرار می‌گیرد. در مقابل، استفاده از آن نیازمند باز شدن مناسب مسیر شیلنگ است و وجود پیچ‌خوردگی یا تاخوردگی می‌تواند عبور آب را مختل کند.
لایه خارجی این محصولات معمولاً با هدف ایجاد مقاومت مکانیکی ساخته می‌شود و یک لایه داخلی نیز وظیفه جلوگیری از نشت و عبور مناسب آب را بر عهده دارد. اصطلاح «برزنتی» در بازار رایج است، اما ساختار واقعی شیلنگ‌های جدید ممکن است شامل الیاف مصنوعی و لایه‌های پلیمری مختلف باشد.
شیلنگ‌های مقاوم برای کاربردهای صنعتی
در بعضی محیط‌های صنعتی، یک شیلنگ معمولی جوابگوی شرایط کار نیست. تماس احتمالی با مواد شیمیایی، سایش بیشتر، دمای محیط یا شرایط سخت بهره‌برداری می‌تواند باعث شود محصولی با ساختار مقاوم‌تر مورد نیاز باشد.
مدل‌هایی که در بازار با عناوینی مانند شیلنگ مقاوم شیمیایی یا شیلنگ ضد اسید عرضه می‌شوند برای چنین کاربردهایی مطرح هستند. با این حال اصطلاح «ضد اسید» نباید به این معنی برداشت شود که شیلنگ در برابر هر ماده شیمیایی و هر غلظتی مقاوم است؛ نوع ماده، غلظت، دما و مشخصات اعلام‌شده توسط سازنده باید بررسی شوند.
تفاوت هوزریل و شیلنگ برزنتی چیست؟
هوزریل و شیلنگ برزنتی هر دو برای انتقال آب استفاده می‌شوند، اما روش استفاده از آن‌ها یکسان نیست. شیلنگ هوزریل نیمه‌سخت است و روی یک قرقره قرار دارد، در حالی که شیلنگ برزنتی یا تخت در حالت بدون فشار جمع می‌شود و برای استفاده باید به شکل مناسبی باز شود.
هوزریل معمولاً برای دسترسی سریع‌تر و استفاده ساده‌تر در مراحل اولیه حریق طراحی می‌شود. کاربر می‌تواند به اندازه مورد نیاز شیلنگ را از روی قرقره خارج کند و جریان آب را کنترل کند. در مقابل، شیلنگ تخت در کاربردهایی که انتقال جریان بیشتر یا شرایط عملیاتی متفاوت مطرح است می‌تواند گزینه مناسب‌تری باشد.
اگر بخواهیم تفاوت‌ها را ساده کنیم:
- هوزریل از شیلنگ نیمه‌سخت استفاده می‌کند و آماده‌سازی آن برای استفاده معمولاً ساده‌تر است.
- شیلنگ برزنتی در حالت خالی تخت می‌شود و فضای نگهداری کمتری نیاز دارد.
- قطر و ظرفیت عبور آب در محصولات مختلف می‌تواند تفاوت قابل توجهی داشته باشد.
- هوزریل بیشتر برای استفاده سریع توسط افراد حاضر در ساختمان مطرح است.
- شیلنگ تخت در بسیاری از کاربردهای حرفه‌ای‌تر یا نیازمند جریان بالاتر نیز استفاده می‌شود.
این مقایسه به معنی بهتر بودن همیشگی یکی از آن‌ها نیست. نوع شبکه، کاربری ساختمان و هدف سیستم مشخص می‌کند کدام ساختار مناسب‌تر است.

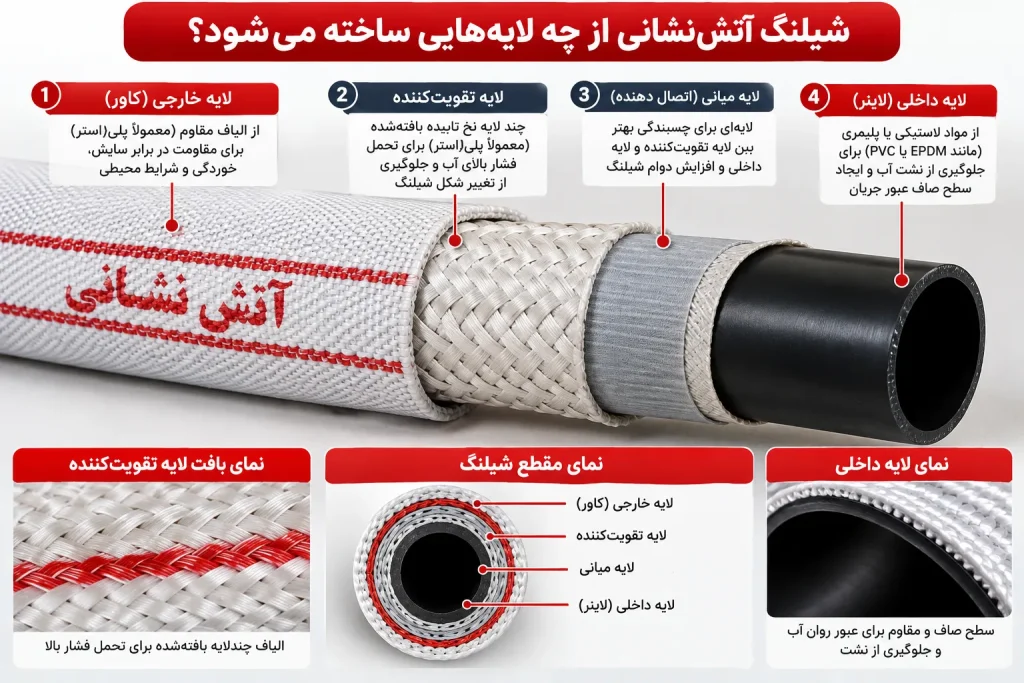

شیلنگ آتش‌نشانی از چه لایه‌هایی ساخته می‌شود؟
ساختار شیلنگ به نوع آن بستگی دارد، اما هدف اصلی این است که هم بتواند فشار آب را تحمل کند و هم در برابر آسیب‌های محیطی مقاومت کافی داشته باشد. در شیلنگ‌های تخت، معمولاً یک ساختار تقویت‌کننده خارجی وجود دارد و لایه داخلی وظیفه عبور آب و جلوگیری از نشت را انجام می‌دهد.
الیاف خارجی می‌توانند مقاومت مکانیکی شیلنگ را افزایش دهند، در حالی که لایه داخلی از موادی انتخاب می‌شود که سطح مناسبی برای عبور آب ایجاد کنند و در برابر شرایط کاری مقاوم باشند. جنس دقیق این بخش‌ها میان برندها و مدل‌های مختلف تفاوت دارد.
در شیلنگ نیمه‌سخت هوزریل نیز ساختار باید به شکلی باشد که شیلنگ حتی بدون فشار آب شکل خود را حفظ کند. همین تفاوت در ساختار یکی از دلایلی است که نمی‌توان شیلنگ هوزریل و شیلنگ تخت را صرفاً بر اساس قطر با یکدیگر جایگزین کرد.
نازل چه نقشی در قرقره و شیلنگ دارد؟
نازل در انتهای شیلنگ قرار می‌گیرد و به کاربر اجازه می‌دهد جریان آب را هدایت کند. بسته به نوع نازل، ممکن است امکان قطع و وصل آب یا تغییر شکل جریان بین حالت متمرکز و پاششی وجود داشته باشد.
انتخاب نازل فقط موضوع راحتی کاربر نیست. الگوی خروج آب، دبی و سازگاری آن با شیلنگ و فشار شبکه اهمیت دارند و باید کل مجموعه به‌صورت هماهنگ دیده شود. نازل نامناسب می‌تواند حتی در صورت وجود فشار کافی، نحوه استفاده از آب را محدود کند.
از طرف دیگر، برد آب فقط به نازل بستگی ندارد. فشار شبکه، قطر و طول شیلنگ و افت فشار داخل آن نیز روی شرایط خروجی اثر دارند و به همین دلیل نمی‌توان عملکرد نهایی سیستم را با بررسی نازل به‌تنهایی پیش‌بینی کرد.
قرقره و شیلنگ آتش‌نشانی کجا استفاده می‌شوند؟
هوزریل و شیلنگ‌های آتش‌نشانی در بسیاری از ساختمان‌هایی که سیستم اطفای دستی آبی دارند دیده می‌شوند. مجتمع‌های مسکونی، پارکینگ‌ها، ساختمان‌های اداری، مراکز تجاری، هتل‌ها، بیمارستان‌ها و فضاهای عمومی از جمله محیط‌هایی هستند که ممکن است به این تجهیزات مجهز شوند.
در محیط‌های صنعتی نیز شیلنگ‌های آتش‌نشانی کاربرد گسترده‌ای دارند، اما شرایط انتخاب می‌تواند متفاوت باشد. وجود مواد شیمیایی، احتمال سایش، فاصله بیشتر تا محل حریق یا نیاز به جریان آب بالاتر ممکن است نوع شیلنگ و تجهیزات جانبی را تغییر دهد.
در بعضی پروژه‌ها، قرقره و شیلنگ داخل فایرباکس قرار می‌گیرند تا هم از تجهیزات محافظت شود و هم محل مشخصی برای دسترسی اضطراری وجود داشته باشد. نحوه چیدمان تجهیزات داخل جعبه نیز به نوع سیستم و طراحی همان پروژه وابسته است.

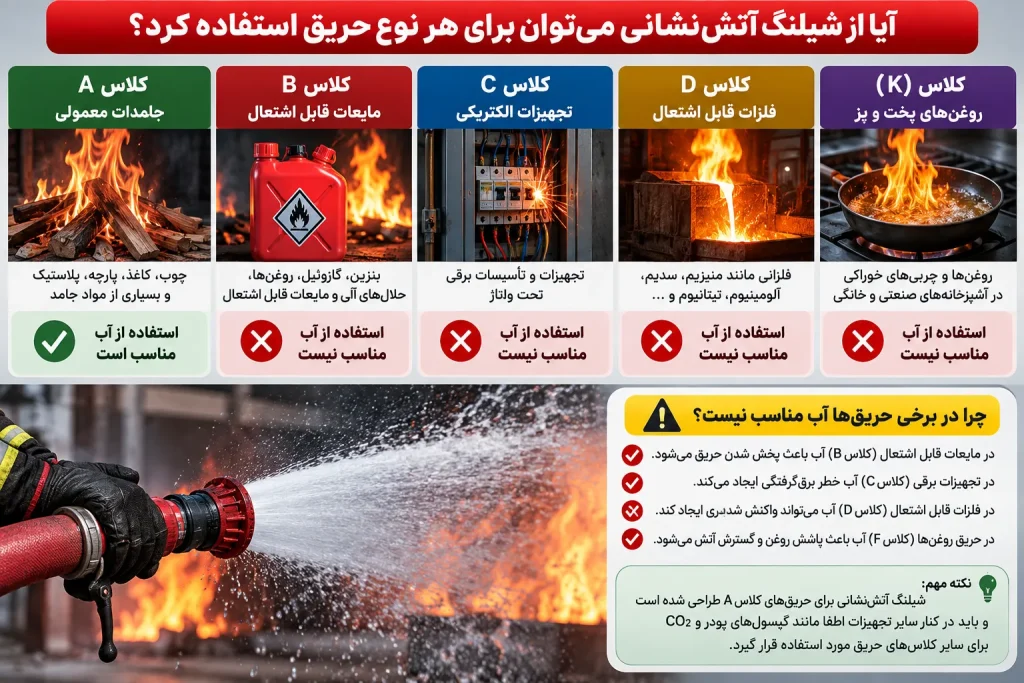

آیا از شیلنگ آتش‌نشانی می‌توان برای هر نوع حریق استفاده کرد؟
خیر. وجود شیلنگ به این معنی نیست که آب برای هر نوع آتش‌سوزی مناسب است. در بعضی حریق‌های مربوط به مواد قابل اشتعال خاص، مواد واکنش‌پذیر با آب یا تجهیزات برق‌دار، استفاده نادرست از آب می‌تواند خطر را بیشتر کند.
به همین دلیل فردی که از تجهیزات اطفای دستی استفاده می‌کند باید علاوه بر شناخت نحوه کار با آن‌ها، بداند چه زمانی استفاده از آب مناسب نیست. قرقره و شیلنگ ابزار انتقال آب هستند و محدودیت‌های خود آب به‌عنوان عامل اطفایی همچنان پابرجاست.
در محیط‌های تخصصی، روش اطفا بر اساس نوع خطر از قبل در طراحی ایمنی مشخص می‌شود. وجود چند نوع تجهیز مختلف در یک ساختمان نیز معمولاً به همین دلیل است و هر وسیله برای شرایط مشخصی در نظر گرفته شده است.
هنگام انتخاب قرقره و شیلنگ چه مشخصاتی مهم هستند؟
انتخاب این تجهیزات باید با نیاز واقعی شبکه شروع شود. فقط طول شیلنگ یا اندازه قرقره تعیین‌کننده نیست و ویژگی‌های دیگری نیز مستقیماً بر عملکرد مجموعه اثر دارند.
مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
- نوع شیلنگ؛ نیمه‌سخت، تخت یا مدل تخصصی.
- قطر داخلی شیلنگ و ظرفیت عبور آب.
- طول شیلنگ متناسب با محدوده مورد نیاز.
- فشار کاری و فشار قابل تحمل محصول.
- نوع و سایز اتصالات و کوپلینگ‌ها.
- نوع نازل و نحوه کنترل جریان.
- جنس و مقاومت شیلنگ در برابر سایش و شرایط محیطی.
- ابعاد قرقره و سازگاری آن با شیلنگ.
- استانداردها و تأییدیه‌های مورد نیاز پروژه.
ممکن است دو شیلنگ از نظر ظاهری بسیار شبیه باشند اما از نظر فشار کاری، ساختار داخلی یا مقاومت محیطی تفاوت زیادی داشته باشند. به همین دلیل مشخصات فنی محصول باید مبنای مقایسه قرار بگیرد، نه فقط ظاهر یا وزن آن.
مزایا و محدودیت‌های قرقره و شیلنگ آتش‌نشانی
دسترسی سریع به آب یکی از مهم‌ترین مزایای هوزریل است. در ساختمان‌هایی که این سیستم به‌درستی طراحی شده باشد، کاربر می‌تواند شیلنگ را به محل حریق اولیه برساند و بدون جابه‌جایی تجهیزات سنگین از آب شبکه استفاده کند.
قرقره همچنین شیلنگ را به‌صورت منظم نگهداری می‌کند و از رها شدن آن در داخل فایرباکس جلوگیری می‌کند. در مدل‌های مناسب، باز و جمع شدن شیلنگ نیز ساده‌تر انجام می‌شود و این موضوع در شرایط اضطراری اهمیت دارد.
در مقابل، این تجهیزات به نیروی انسانی وابسته هستند و برخلاف اسپرینکلر، به‌صورت خودکار آتش را تشخیص نمی‌دهند. فشار نامناسب شبکه، شیلنگ آسیب‌دیده، نازل معیوب یا وجود مانع در مسیر دسترسی نیز می‌تواند کارایی سیستم را کاهش دهد.
محدودیت دیگر به نوع حریق مربوط می‌شود. چون عامل اصلی در این تجهیزات آب است، استفاده از آن‌ها برای هر نوع آتش مناسب نیست و باید ماهیت خطر قبل از استفاده در نظر گرفته شود.
نگهداری قرقره و شیلنگ چرا اهمیت دارد؟
شیلنگ ممکن است مدت طولانی بدون استفاده داخل جعبه یا روی قرقره باقی بماند، اما در زمان حریق انتظار می‌رود بدون مشکل کار کند. همین فاصله طولانی میان دفعات استفاده باعث می‌شود بازدیدهای دوره‌ای اهمیت زیادی داشته باشند.
در این بازدیدها وضعیت ظاهری شیلنگ، اتصالات، نازل، قرقره و نشانه‌های احتمالی آسیب یا نشتی بررسی می‌شوند. شیلنگ‌های تخت نیز بعد از استفاده باید به‌درستی خشک و نگهداری شوند، زیرا باقی ماندن رطوبت یا آسیب مکانیکی می‌تواند عمر آن‌ها را کاهش دهد.
هدف از نگهداری فقط تمیز نگه داشتن تجهیزات نیست. مجموعه باید زمانی که واقعاً مورد نیاز است قابلیت باز شدن، انتقال آب و کنترل جریان را داشته باشد و مشکل آن نباید برای اولین بار هنگام حریق مشخص شود.
خرید قرقره و شیلنگ آتش‌نشانی از شرکت ایمن آفرینان
در زمان خرید قرقره و شیلنگ، بهتر است ابتدا مشخص شود محصول برای چه نوع سیستم و چه محیطی نیاز است. اگر هدف تجهیز یک ساختمان برای استفاده سریع توسط افراد حاضر در محل باشد، ممکن است هوزریل با شیلنگ نیمه‌سخت مطرح باشد؛ در حالی که برای بعضی کاربردهای صنعتی یا نیازمند جریان بیشتر، شیلنگ تخت و تجهیزات متناسب با آن می‌توانند شرایط متفاوتی داشته باشند.
قطر و طول شیلنگ، فشار کاری، جنس لایه‌ها، نوع نازل، سایز اتصالات و مشخصات قرقره از مواردی هستند که باید با طراحی شبکه تطبیق داده شوند. در مورد شیلنگ‌های مخصوص محیط‌های صنعتی نیز مقاومت محصول باید با شرایط واقعی محل و ماده‌ای که احتمال تماس با آن وجود دارد مقایسه شود؛ عنوان‌هایی مانند پضد اسیدپ به‌تنهایی برای انتخاب فنی کافی نیستند.
در ایمن آفرینان می‌توان انواع قرقره، هوزریل و شیلنگ‌های آتش‌نشانی را بر اساس کاربرد و مشخصات فنی بررسی کرد. برای انتخاب دقیق‌تر، داشتن اطلاعاتی مانند نوع سیستم، قطر مورد نیاز، طول شیلنگ، فشار کاری و نوع اتصال کمک می‌کند مقایسه محصولات بر اساس نیاز واقعی پروژه انجام شود.
سوالات متداول درباره قرقره و شیلنگ آتش‌نشانی
هوزریل چیست؟
هوزریل مجموعه‌ای شامل قرقره، شیلنگ نیمه‌سخت و معمولاً نازل و تجهیزات کنترل جریان است که برای انتقال سریع آب در سیستم اطفای دستی استفاده می‌شود. شیلنگ روی قرقره جمع می‌شود و کاربر هنگام نیاز مقدار لازم از آن را باز می‌کند.
تفاوت هوزریل و شیلنگ برزنتی چیست؟
شیلنگ هوزریل نیمه‌سخت است و شکل مقطع خود را حفظ می‌کند، اما شیلنگ برزنتی یا تخت در حالت بدون آب تخت می‌شود. نحوه استفاده، میزان فضای نگهداری و ظرفیت انتقال آب در این دو خانواده می‌تواند متفاوت باشد.
آیا برای استفاده از هوزریل باید تمام شیلنگ باز شود؟
در بسیاری از هوزریل‌های دارای شیلنگ نیمه‌سخت، می‌توان متناسب با فاصله مورد نیاز بخشی از شیلنگ را از روی قرقره باز کرد. این ویژگی یکی از تفاوت‌های عملی آن با شیلنگ تخت است که باید مسیر آن پیش از استفاده به‌درستی باز شود.
شیلنگ برزنتی برای چه کاربردی مناسب است؟
شیلنگ‌های تخت در سیستم‌های آتش‌نشانی ساختمانی و حرفه‌ای کاربرد دارند و در حالت جمع‌شده فضای کمی اشغال می‌کنند. انتخاب آن‌ها به قطر، فشار کاری، دبی مورد نیاز و ساختار سیستم بستگی دارد.
شیلنگ ضد اسید یعنی در برابر همه مواد شیمیایی مقاوم است؟
خیر. مقاومت شیمیایی همیشه به نوع ماده، غلظت، دما و ساختار خود شیلنگ بستگی دارد. برای کاربرد صنعتی باید جدول مقاومت و مشخصات فنی همان محصول بررسی شود.
طول بیشتر شیلنگ همیشه بهتر است؟
خیر. افزایش طول علاوه بر دشوارتر کردن مدیریت شیلنگ، می‌تواند روی افت فشار نیز اثر بگذارد. طول مورد نیاز باید بر اساس محدوده دسترسی و طراحی شبکه تعیین شود، نه صرفاً انتخاب بلندترین محصول موجود.
آیا قرقره و شیلنگ جای اسپرینکلر را می‌گیرند؟
خیر. هوزریل یک سیستم اطفای دستی است و برای استفاده به حضور فرد نیاز دارد، در حالی که اسپرینکلر می‌تواند در اثر افزایش حرارت به‌صورت خودکار فعال شود. این دو تجهیز نقش‌های متفاوتی در سیستم حفاظت حریق دارند.
قرقره و شیلنگ آتش‌نشانی به سرویس دوره‌ای نیاز دارند؟
بله. وضعیت شیلنگ، اتصالات، نازل، قرقره و قابلیت عبور آب باید در بازدیدهای دوره‌ای بررسی شود. هدف این است که خرابی، نشتی یا آسیب تجهیزات قبل از شرایط اضطراری شناسایی شود.
