سیستم اطفا حریق FM200 یک سیستم Clean Agent است که با استفاده از عامل HFC-227ea برای مهار سریع حریق در فضاهای بسته استفاده می‌شود. این ماده رسانای الکتریسیته نیست و پس از تخلیه نیز پسماند جامدی روی تجهیزات باقی نمی‌گذارد؛ به همین دلیل بیشتر در فضاهایی مانند اتاق سرور، دیتاسنتر، مراکز مخابراتی، اتاق‌های کنترل و سایر محیط‌های دارای تجهیزات حساس مورد استفاده قرار می‌گیرد.
FM200 یکی از سیستم‌های زیرمجموعه اطفا حریق گازی است. در یک سیستم استاندارد، پس از تشخیص حریق، عامل اطفایی از سیلندر آزاد شده و از طریق شبکه لوله‌کشی و نازل‌ها در فضای حفاظت‌شده منتشر می‌شود. مقدار گاز، محل نازل‌ها و نحوه تخلیه از قبل بر اساس مشخصات واقعی همان پروژه محاسبه می‌شوند.
FM200 چیست؟
FM-200 نام تجاری شناخته‌شده ماده‌ای با نام فنی HFC-227ea یا هپتافلوئوروپروپان است. این نام تجاری متعلق به شرکت Chemours است و خود HFC-227ea نیز توسط شرکت‌ها و سیستم‌های مختلف در تجهیزات اطفا حریق مورد استفاده قرار می‌گیرد. بنابراین در متون فنی، FM200 و HFC-227ea اغلب کنار یکدیگر دیده می‌شوند، اما از نظر دقیق، FM-200 نام تجاری این عامل اطفایی است.
این ماده در سیستم‌های Clean Agent به‌کار می‌رود؛ یعنی پس از تخلیه نباید پسماند جامدی شبیه پودر، کف یا آب روی تجهیزات باقی بگذارد. همین ویژگی برای محیط‌هایی اهمیت دارد که آسیب ناشی از ماده اطفایی می‌تواند به اندازه خود حریق خسارت ایجاد کند.
HFC-227ea همچنین فاقد کلر و برم است و پتانسیل تخریب لایه ازن آن صفر گزارش شده است. با این حال، صفر بودن ODP به معنی بی‌اثر بودن آن از نظر اقلیمی نیست؛ EPA برای HFC-227ea مقدار GWP برابر با 3220 را در جدول عوامل Total Flooding اعلام کرده است. بنابراین توصیف FM200 به‌عنوان ماده‌ای که «هیچ اثر زیست‌محیطی ندارد» دقیق نیست.

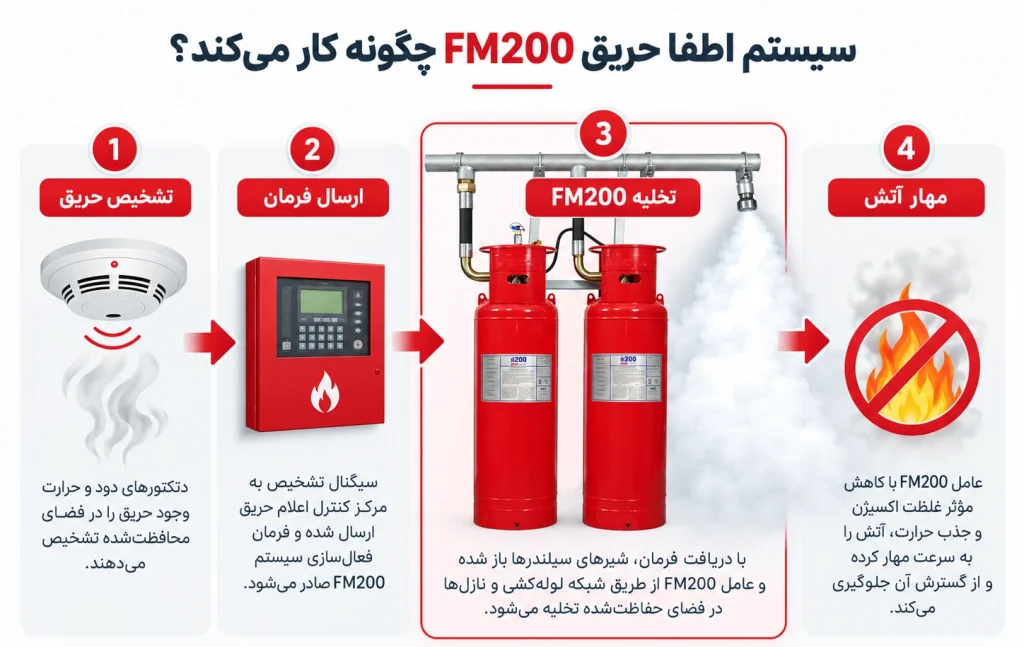

سیستم اطفا حریق FM200 چگونه کار می‌کند؟
عملکرد سیستم پیش از تخلیه گاز و با تشخیص حریق آغاز می‌شود. آشکارسازهای نصب‌شده در محیط وجود دود، حرارت یا سایر نشانه‌های تعریف‌شده برای سیستم اعلام حریق را شناسایی کرده و سیگنال را به کنترل پنل ارسال می‌کنند. بسته به طراحی، معمولاً پیش از تخلیه عامل اطفایی هشدارهای لازم صادر می‌شوند تا افراد از فعال شدن سیستم مطلع شوند.
پس از صدور فرمان تخلیه، شیر سیلندر باز شده و FM200 وارد شبکه لوله‌کشی می‌شود. عامل از طریق نازل‌هایی که محل، سایز و مشخصات آن‌ها بر اساس محاسبات سیستم تعیین شده است در محیط توزیع می‌شود تا غلظت مورد نیاز برای مهار حریق ایجاد شود.
برخلاف تصور رایج، FM200 برای خاموش کردن آتش اکسیژن اتاق را به شکل اصلی کاهش نمی‌دهد. بخش مهمی از عملکرد آن به جذب حرارت شعله و تأثیر بر فرایند احتراق مربوط می‌شود. Chemours نیز عملکرد عوامل Clean Agent خود را بر پایه جذب حرارت و برهم‌کنش شیمیایی با فرایند احتراق توضیح می‌دهد.
سرعت تخلیه در این سیستم اهمیت زیادی دارد. سازنده FM-200 اعلام می‌کند که سیستم می‌تواند غلظت اطفایی را در حدود 10 ثانیه یا کمتر ایجاد کند. این سرعت کمک می‌کند حریق پیش از گسترش گسترده‌تر کنترل شود، اما نباید عبارت «10 ثانیه» را به‌عنوان زمان ثابت خاموش شدن همه حریق‌ها در تمام پروژه‌ها در نظر گرفت.
سیستم اطفا حریق FM200 از چه اجزایی تشکیل می‌شود؟
یک سیستم FM200 فقط شامل سیلندر گاز نیست و برای عملکرد صحیح، مجموعه‌ای از اجزای مکانیکی و الکترونیکی باید با یکدیگر هماهنگ باشند. نوع و تعداد این تجهیزات نیز به حجم فضا، تعداد زون‌ها، طراحی پروژه و برند تجهیزات بستگی دارد.
سیلندر FM200 محل ذخیره عامل اطفایی است و معمولاً عامل در حالت مایع تحت فشار نگهداری می‌شود. شیر سیلندر و تجهیزات فعال‌سازی، آزاد شدن ماده را کنترل می‌کنند و پس از آن گاز از طریق لوله‌کشی به نازل‌های تخلیه می‌رسد. ISO 14520-9:2019 برای سیستم‌های HFC-227ea الزامات اختصاصی ارائه کرده و سیستم‌هایی با فشار اسمی 25، 42 و 50 بار همراه با نیتروژن را در محدوده خود پوشش می‌دهد. این استاندارد در سال 2025 نیز دوباره بررسی و تأیید شده و همچنان نسخه جاری محسوب می‌شود.
در سمت دیگر سیستم، آشکارسازها، کنترل پنل، آژیر و فلاشر، شستی تخلیه دستی و سایر تجهیزات کنترلی قرار می‌گیرند. در بعضی پروژه‌ها لازم است فرمان‌هایی برای قطع تهویه، بستن دمپرها یا کنترل تجهیزات دیگر نیز صادر شود تا فضای حفاظت‌شده بتواند شرایط مورد نیاز برای عملکرد سیستم را حفظ کند.
FM200 در چه مکان‌هایی استفاده می‌شود؟
FM200 بیشتر در فضاهایی مورد استفاده قرار می‌گیرد که تجهیزات یا دارایی‌های موجود در آن‌ها نسبت به آب، پودر یا باقی‌مانده مواد اطفایی حساس هستند. اتاق‌های سرور و مراکز داده از شناخته‌شده‌ترین کاربردها هستند، زیرا علاوه بر خود حریق، ورود آب یا پودر به تجهیزات شبکه و ذخیره‌سازی اطلاعات نیز می‌تواند خسارت جدی ایجاد کند.
مراکز مخابراتی، اتاق‌های کنترل، بعضی اتاق‌های برق، مراکز مالی، تجهیزات پزشکی، موزه‌ها، کتابخانه‌ها و برخی کاربردهای صنعتی نیز از جمله محیط‌هایی هستند که سازنده FM-200 برای این عامل ذکر می‌کند.
با این حال، وجود تجهیزات الکتریکی به‌تنهایی برای انتخاب FM200 کافی نیست. ماهیت حریق احتمالی، اندازه و ارتفاع اتاق، شرایط تهویه، تعداد افراد حاضر، بازشوهای محیط و ضوابط پروژه باید هم‌زمان بررسی شوند.
به همین دلیل ممکن است FM200 برای دو اتاق با متراژ مشابه، طراحی کاملاً یکسانی نداشته باشد. تفاوت در کف کاذب، سقف کاذب، مسیر کابل‌ها یا میزان نشتی اتاق می‌تواند بر مقدار عامل و طراحی تخلیه اثر بگذارد.
مزایای سیستم اطفا حریق FM200 چیست؟
یکی از مهم‌ترین مزایای FM200 این است که پس از تخلیه پسماند جامدی روی تجهیزات باقی نمی‌گذارد. در نتیجه، برخلاف سیستم‌های پودری، بعد از فعال شدن سیستم با سطح وسیعی از تجهیزات پوشیده‌شده با ماده خاموش‌کننده مواجه نمی‌شویم. این ویژگی می‌تواند زمان پاک‌سازی و بازگشت تجهیزات به سرویس را کاهش دهد.
عامل HFC-227ea از نظر الکتریکی نارسانا است و همین موضوع یکی از دلایل کاربرد آن در محیط‌های دارای تجهیزات الکترونیکی محسوب می‌شود. همچنین سیستم‌های FM200 فضای نسبتاً کمی برای ذخیره عامل نیاز دارند و Chemours اعلام می‌کند در شرایط حفاظت معادل، فضای ذخیره‌سازی آن می‌تواند به‌مراتب کمتر از برخی سیستم‌های مبتنی بر CO2 یا گازهای بی‌اثر باشد.
سرعت عملکرد نیز مزیت مهم دیگری است. انتشار سریع عامل در فضای حفاظت‌شده می‌تواند مانع رشد گسترده‌تر آتش شود، به‌خصوص در محیط‌هایی که حتی چند دقیقه ادامه حریق می‌تواند خسارت زیادی به تجهیزات یا اطلاعات وارد کند.
در کنار این مزایا، نباید FM200 را برای تمام پروژه‌ها بهترین گزینه فرض کرد. مزیت واقعی زمانی ایجاد می‌شود که نوع عامل، مقدار آن، نحوه تخلیه و سیستم تشخیص متناسب با خطر واقعی محیط طراحی شده باشند.

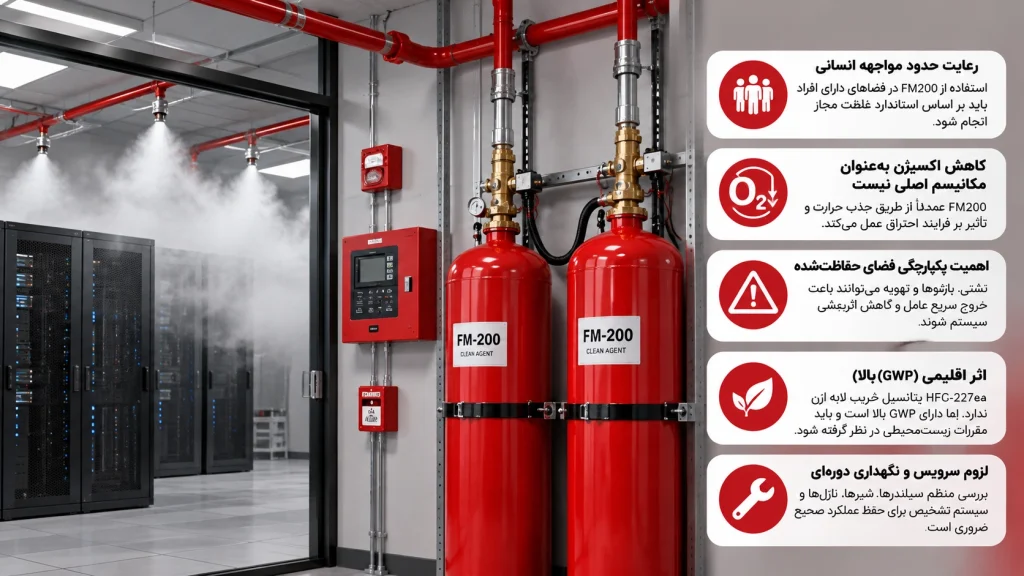

محدودیت‌ها و نکات ایمنی FM200
یکی از مهم‌ترین نکات در مورد FM200 این است که عبارت‌هایی مانند «کاملاً بی‌خطر برای انسان» یا «کاملاً غیرسمی» می‌توانند گمراه‌کننده باشند. HFC-227ea دارای حدود مشخص مواجهه انسانی است و استفاده از آن در فضاهای دارای افراد باید بر اساس غلظت طراحی، زمان مواجهه، شرایط خروج و ضوابط استاندارد انجام شود.
NFPA 2001 استاندارد اصلی Clean Agent Fire Extinguishing Systems است و نسخه 2025 آن الزامات طراحی، نصب، آزمایش، بازرسی، بهره‌برداری و نگهداری این سیستم‌ها را پوشش می‌دهد. HFC-227ea نیز یکی از عوامل تحت پوشش این استاندارد است.
Chemours در اطلاعات فنی FM-200 برای HFC-227ea مقدار NOAEL برابر 9 درصد و LOAEL برابر 10.5 درصد را گزارش کرده است. این اعداد دلیل دیگری هستند که نشان می‌دهد ایمنی سیستم باید بر اساس محاسبات و استاندارد بررسی شود و نه صرفاً با این ادعا که «گاز برای انسان ضرری ندارد».
موضوع دیگری که باید در نظر گرفته شود، اثر اقلیمی HFC-227ea است. این ماده پتانسیل تخریب ازن ندارد، اما دارای GWP بالاست و به همین دلیل قوانین مربوط به تولید، مصرف یا مدیریت HFCها در کشورهای مختلف می‌تواند تغییر کند. برای پروژه‌هایی که چرخه عمر طولانی دارند، بررسی مقررات محلی و امکان تأمین و شارژ عامل در آینده نیز منطقی است.
چرا یکپارچگی اتاق در سیستم FM200 اهمیت دارد؟
در سیستم Total Flooding هدف این است که غلظت مشخصی از FM200 در کل فضای حفاظت‌شده ایجاد شود و برای مدت مورد نیاز باقی بماند. اگر عامل پس از تخلیه خیلی سریع از اتاق خارج شود، ممکن است غلظت مورد نیاز حفظ نشود و عملکرد واقعی سیستم با شرایط محاسبه‌شده تفاوت داشته باشد.
شکاف اطراف درها، محل عبور کابل‌ها، مسیر لوله‌ها، کف و سقف کاذب، کانال‌های تهویه و سایر بازشوها می‌توانند مسیر خروج عامل باشند. به همین دلیل، شرایط سازه‌ای اتاق بخشی از طراحی سیستم است و نمی‌توان طراحی FM200 را فقط به سیلندر، لوله و نازل محدود کرد.
این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که بعد از نصب سیستم در اتاق تغییراتی ایجاد شود. اضافه شدن مسیر کابل جدید، باز شدن یک کانال یا تغییر سیستم تهویه می‌تواند وضعیت نشتی محیط را تغییر دهد و لازم باشد شرایط حفاظت دوباره ارزیابی شود.

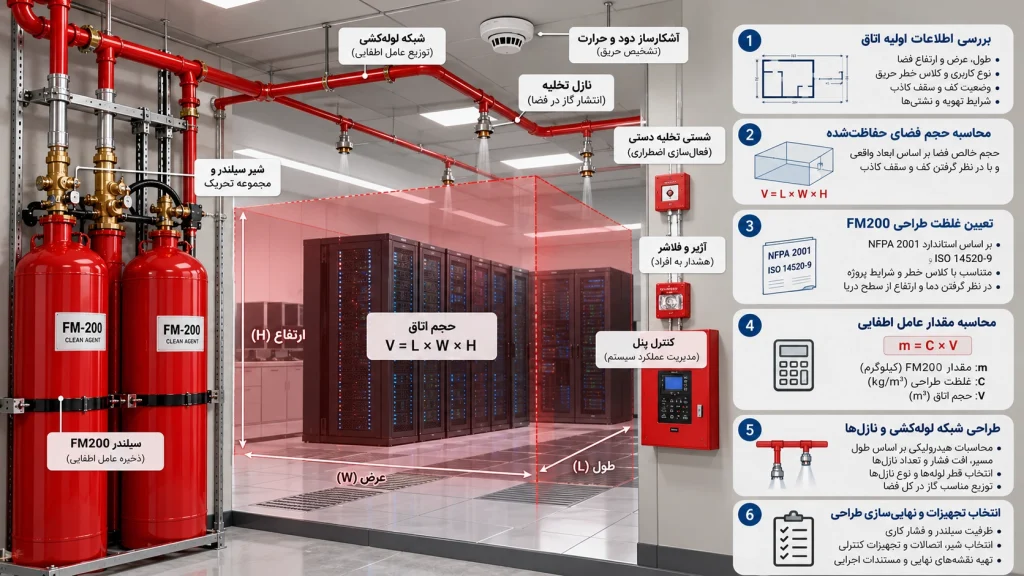

سیستم FM200 چگونه طراحی و محاسبه می‌شود؟
محاسبه FM200 فقط با دانستن مساحت اتاق انجام نمی‌شود. حجم واقعی فضای حفاظت‌شده، دمای محیط، نوع خطر حریق، ارتفاع، کف و سقف کاذب و مشخصات عامل همگی روی مقدار مورد نیاز تأثیر می‌گذارند. شبکه لوله‌کشی و نازل‌ها نیز باید طوری طراحی شوند که مقدار محاسبه‌شده عامل در زمان مورد نیاز و با توزیع مناسب وارد محیط شود.
استاندارد ISO 14520-9 به‌طور اختصاصی به خواص فیزیکی، مشخصات، کاربرد و جنبه‌های ایمنی HFC-227ea می‌پردازد و NFPA 2001 نیز الزامات کلی سیستم‌های Clean Agent را پوشش می‌دهد. بنابراین استفاده از یک عدد عمومی تحت عنوان «مقدار FM200 برای هر مترمربع» بدون شناخت سایر شرایط پروژه، مبنای قابل اتکایی برای طراحی نیست.
حتی فشار کاری سیستم و مشخصات تجهیزات نیز باید به‌صورت یک مجموعه دیده شوند. انتخاب سیلندر، شیر، لوله، اتصالات و نازل بدون توجه به سیستم تأییدشده و محاسبات هیدرولیکی می‌تواند نتیجه طراحی را تغییر دهد.
پیش از سفارش تجهیزات بهتر است اطلاعات دقیق پروژه شامل نقشه، ابعاد، ارتفاع، کاربری فضا، کف و سقف کاذب، وضعیت تهویه و تعداد زون‌های حفاظت مشخص شود. این اطلاعات امکان انتخاب درست‌تر تجهیزات و ظرفیت سیستم را فراهم می‌کنند.
FM200 چه تفاوتی با آیروسل دارد؟
FM200 و آیروسل هر دو می‌توانند در حفاظت از فضاهای حساس مورد استفاده قرار گیرند، اما ساختار و عامل اطفایی آن‌ها یکسان نیست. FM200 از عامل HFC-227ea استفاده می‌کند که در سیلندر ذخیره شده و در سیستم‌های متداول از طریق شبکه لوله‌کشی و نازل‌ها در محیط تخلیه می‌شود.
در سیستم‌های Condensed Aerosol، عامل خروجی ترکیبی از ذرات بسیار ریز اطفایی و مواد گازی است و برخی واحدها بدون شبکه لوله‌کشی گسترده مستقیماً در فضای حفاظت‌شده نصب می‌شوند. به همین دلیل، طراحی، نگهداری، فضای نصب و نحوه انتخاب تجهیزات این دو سیستم متفاوت است.
این تفاوت به معنی برتری مطلق یکی بر دیگری نیست. نوع خطر، ابعاد پروژه، ارزش تجهیزات، محدودیت‌های نصب و الزامات ایمنی تعیین می‌کنند کدام سیستم برای یک پروژه مشخص مناسب‌تر است.
خرید تجهیزات سیستم اطفا حریق FM200
خرید تجهیزات FM200 بهتر است بعد از مشخص شدن طراحی اولیه سیستم انجام شود. در این سیستم ظرفیت سیلندر، مقدار عامل اطفایی، نوع شیر، تعداد نازل‌ها و حتی قطر و مسیر لوله‌کشی به اطلاعات واقعی پروژه وابسته هستند؛ بنابراین انتخاب تجهیزات صرفاً بر اساس قیمت یا متراژ تقریبی اتاق می‌تواند نتیجه اشتباهی ایجاد کند.
پیش از خرید باید حجم کامل فضای حفاظت‌شده، وضعیت کف و سقف کاذب، نوع کاربری، شرایط تهویه، تعداد زون‌ها و میزان حضور افراد مشخص شود. پس از آن می‌توان تجهیزات متناسب با فشار کاری و طراحی سیستم را انتخاب کرد. سازگاری اجزا با یکدیگر و وجود مشخصات فنی و تأییدیه‌های معتبر نیز در این مرحله اهمیت زیادی دارد.
در ایمن آفرینان می‌توانید تجهیزات مرتبط با سیستم FM200 را مشاهده و بر اساس نیاز پروژه بررسی کنید. در پروژه‌هایی که هنوز ظرفیت و مشخصات فنی سیستم مشخص نشده است، بهتر است ابتدا اطلاعات محیط و شرایط حفاظت بررسی شود و سپس تجهیزات انتخاب شوند.
هدف در خرید یک سیستم FM200 صرفاً تهیه سیلندر و گاز نیست؛ تمام اجزای سیستم باید در زمان حریق به‌عنوان یک مجموعه واحد عمل کنند. به همین دلیل، کیفیت طراحی و هماهنگی تجهیزات به اندازه خود عامل اطفایی اهمیت دارد.
سوالات متداول درباره FM200
گاز FM200 چیست؟
FM200 نام تجاری عامل اطفایی HFC-227ea یا هپتافلوئوروپروپان است. این ماده در سیستم‌های Clean Agent استفاده می‌شود، رسانای الکتریسیته نیست و پس از تخلیه پسماند جامدی مشابه پودر روی تجهیزات باقی نمی‌گذارد.
FM200 بیشتر برای کجا استفاده می‌شود؟
اتاق سرور، دیتاسنتر، مراکز مخابراتی، اتاق‌های کنترل، برخی اتاق‌های برق، مراکز مالی، موزه‌ها و محیط‌های دارای تجهیزات حساس از کاربردهای شناخته‌شده آن هستند. انتخاب نهایی باید متناسب با نوع خطر و شرایط محیط انجام شود.
آیا FM200 برای انسان خطرناک است؟
FM200 می‌تواند در فضاهای دارای افراد استفاده شود، اما این موضوع مشروط به رعایت غلظت طراحی، مدت مواجهه و الزامات استاندارد است. بنابراین عبارت «کاملاً بی‌خطر» دقیق نیست و طراحی سیستم باید حدود مواجهه انسانی را در نظر بگیرد.
آیا FM200 باعث کم شدن اکسیژن می‌شود؟
مکانیسم اصلی FM200 مانند گازهای بی‌اثر بر کاهش شدید اکسیژن استوار نیست. این عامل بخش مهمی از اثر اطفایی خود را از طریق جذب حرارت و اثرگذاری بر فرایند احتراق ایجاد می‌کند.
آیا FM200 به تجهیزات کامپیوتری آسیب می‌زند؟
HFC-227ea از نظر الکتریکی نارسانا است و بعد از تخلیه پسماند جامدی باقی نمی‌گذارد؛ به همین دلیل برای حفاظت از تجهیزات الکترونیکی و دیتاسنترها مورد استفاده قرار می‌گیرد. البته طراحی و اجرای درست سیستم همچنان ضروری است.
سیستم FM200 در چند ثانیه تخلیه می‌شود؟
سیستم‌های FM200 برای تخلیه سریع طراحی می‌شوند و Chemours اعلام می‌کند غلظت اطفایی می‌تواند در 10 ثانیه یا کمتر ایجاد شود. زمان و نحوه دقیق تخلیه به طراحی سیستم و استاندارد مورد استفاده بستگی دارد.
آیا FM200 به محیط زیست آسیب می‌زند؟
HFC-227ea پتانسیل تخریب لایه ازن ندارد و ODP آن صفر است، اما پتانسیل گرمایش جهانی آن بالاست. EPA مقدار GWP این ماده را 3220 اعلام می‌کند؛ بنابراین نباید آن را بدون توضیح «کاملاً دوستدار محیط زیست» معرفی کرد.
استاندارد سیستم اطفا حریق FM200 چیست؟
دو مرجع مهم، NFPA 2001 برای سیستم‌های Clean Agent و ISO 14520-9 برای سیستم‌های مبتنی بر HFC-227ea هستند. نسخه 2025 NFPA 2001 در حال حاضر نسخه جاری این استاندارد است و ISO 14520-9:2019 نیز در سال 2025 دوباره تأیید شده است.
آیا FM200 همان هالون است؟
خیر. FM200 یا HFC-227ea هالون 1301 نیست، بلکه به‌عنوان یکی از جایگزین‌های هالون وارد حوزه اطفا حریق شده است. هالون‌های قدیمی به دلیل اثر مخرب بر لایه ازن با محدودیت‌های گسترده‌ای مواجه شدند، در حالی که HFC-227ea فاقد کلر و برم است و ODP آن صفر است.
البته جایگزین هالون بودن به معنی بدون اثر بودن از نظر محیط‌زیستی نیست. HFC-227ea همان‌طور که گفته شد دارای GWP بالاست و این دو شاخص نباید با یکدیگر اشتباه گرفته شوند.
