شیر برقی گاز یکی از تجهیزات مهم در سیستم‌های ایمنی گاز است که برای کنترل و قطع جریان گاز در شرایط خطر استفاده می‌شود. این تجهیز با دریافت فرمان الکتریکی از سیستم‌های کنترلی مانند نشت‌یاب گاز، تابلو کنترل یا تجهیزات ایمنی، مسیر عبور گاز را باز یا بسته می‌کند.
استفاده از شیر برقی گاز باعث می‌شود در صورت تشخیص نشتی، افزایش خطر یا شرایط غیرعادی، امکان قطع سریع جریان گاز وجود داشته باشد. این موضوع در ساختمان‌های مسکونی، موتورخانه‌ها، آشپزخانه‌های صنعتی و محیط‌هایی که تجهیزات گازسوز دارند اهمیت بیشتری پیدا می‌کند.
شیرهای برقی گاز در مدل‌های مختلفی تولید می‌شوند و انتخاب نوع مناسب آن‌ها به عواملی مانند سایز لوله، فشار کاری، نوع سیستم کنترل و محل نصب بستگی دارد. در این مقاله انواع شیر برقی گاز، نحوه عملکرد و نکات مهم انتخاب آن را بررسی می‌کنیم تا انتخاب تجهیز مناسب برای پروژه ساده‌تر شود.
شیر برقی گاز چیست؟
شیر برقی گاز یک تجهیز کنترلی است که برای قطع و وصل جریان گاز در یک سیستم گازرسانی استفاده می‌شود. این شیر برخلاف شیرهای دستی، با دریافت فرمان الکتریکی از یک سیستم کنترل یا تجهیزات ایمنی، مسیر عبور گاز را باز یا بسته می‌کند.
ساختار شیر برقی گاز معمولاً شامل یک بدنه مقاوم، بخش مکانیزم قطع‌کننده و یک بوبین الکتریکی است. زمانی که جریان الکتریکی به بوبین ارسال می‌شود، میدان مغناطیسی ایجاد شده و باعث حرکت بخش داخلی شیر می‌شود تا وضعیت عبور گاز تغییر کند.
این تجهیزات معمولاً به‌تنهایی عمل نمی‌کنند و بیشتر در کنار سیستم‌های تشخیص خطر مانند نشت‌یاب گاز، سیستم اعلام حریق یا تجهیزات کنترل هوشمند ساختمان مورد استفاده قرار می‌گیرند. برای مثال، اگر نشت‌یاب گاز افزایش غلظت گاز را تشخیص دهد، می‌تواند فرمان بسته شدن شیر برقی را صادر کند تا جریان گاز متوقف شود.
شیرهای برقی گاز در ساختمان‌های مسکونی، موتورخانه‌ها، کارخانه‌ها، آشپزخانه‌های صنعتی و فضاهایی که کنترل سریع جریان گاز اهمیت دارد، کاربرد دارند. انتخاب مدل مناسب این شیر باید بر اساس فشار کاری، سایز لوله، نوع گاز و شرایط نصب انجام شود.

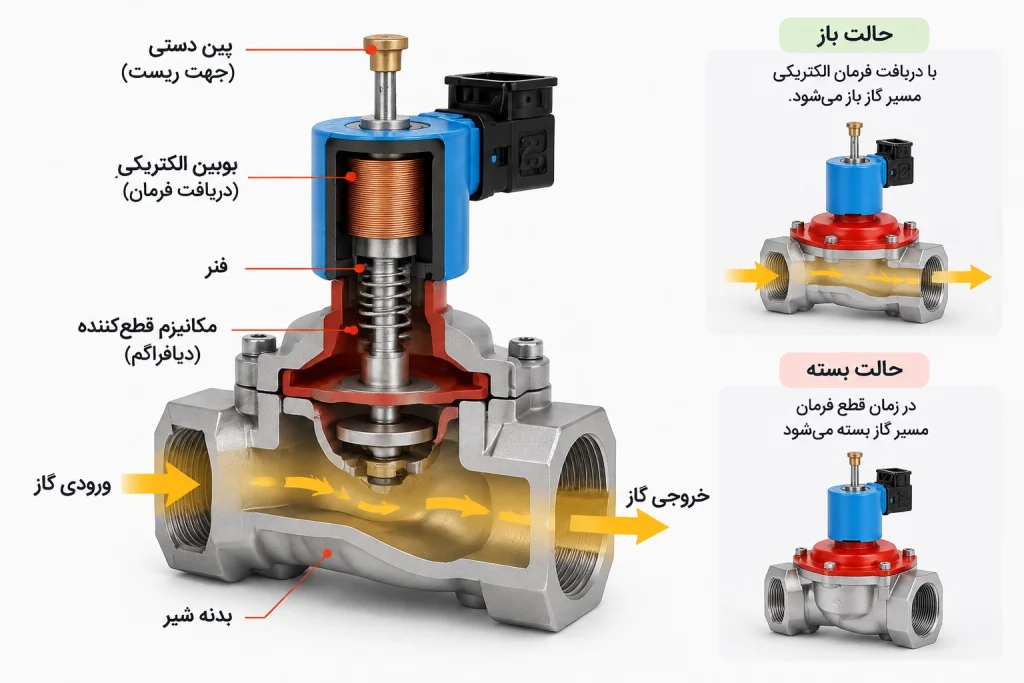

شیر برقی گاز چگونه کار می‌کند؟
شیر برقی گاز با استفاده از یک فرمان الکتریکی، مسیر عبور گاز را کنترل می‌کند. در حالت عادی، شیر بر اساس نوع طراحی خود می‌تواند باز یا بسته باشد و زمانی که سیگنال لازم از سیستم کنترل دریافت کند، وضعیت آن تغییر می‌کند.
در سیستم‌های ایمنی گاز، معمولاً شیر برقی به یک نشت‌یاب گاز یا کنترلر مرکزی متصل می‌شود. زمانی که سنسور افزایش غیرعادی گاز را تشخیص دهد، فرمان قطع به شیر ارسال می‌شود و مکانیزم داخلی شیر مسیر گاز را می‌بندد تا از ادامه نشت جلوگیری شود.
عملکرد این سیستم باعث می‌شود واکنش نسبت به خطر سریع‌تر از حالت دستی انجام شود. برای مثال، در یک ساختمان که نشت گاز در آشپزخانه یا موتورخانه رخ داده است، نشت‌یاب می‌تواند بدون نیاز به حضور فرد، فرمان قطع گاز را به شیر برقی ارسال کند.
عملکرد بوبین و مکانیزم داخلی شیر
بخش اصلی کنترل در شیر برقی گاز، بوبین الکتریکی است. با عبور جریان از بوبین، میدان مغناطیسی ایجاد می‌شود و این نیرو باعث حرکت قطعات داخلی شیر و تغییر وضعیت مسیر عبور گاز می‌شود.
پس از قطع فرمان یا فعال شدن حالت ایمنی، شیر بر اساس طراحی خود به وضعیت مشخص باز یا بسته برمی‌گردد. نوع عملکرد شیر، مانند نرمال کلوز یا نرمال اوپن، باید با نیاز سیستم ایمنی پروژه هماهنگ باشد.
نقش شیر برقی در سیستم ایمنی گاز
شیر برقی گاز معمولاً به عنوان بخش اجرایی یک سیستم ایمنی عمل می‌کند. نشت‌یاب یا کنترلر وظیفه تشخیص خطر را دارد و شیر برقی وظیفه دارد پس از دریافت فرمان، جریان گاز را قطع کند.
ترکیب این تجهیزات در کنار یکدیگر باعث می‌شود سیستم بتواند در زمان کوتاه‌تری نسبت به شرایط خطر واکنش نشان دهد و احتمال گسترش حادثه کاهش پیدا کند.

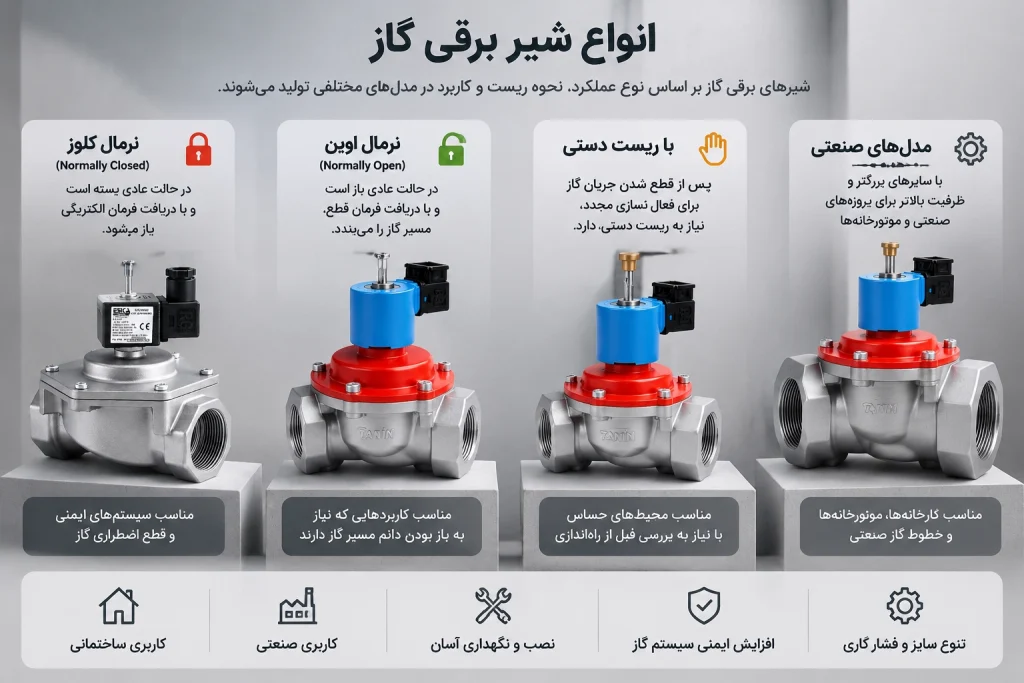

انواع شیر برقی گاز
شیرهای برقی گاز بر اساس نوع عملکرد، نحوه فرمان‌گیری و شرایط استفاده در مدل‌های مختلفی تولید می‌شوند. انتخاب مدل مناسب به عواملی مانند نوع سیستم ایمنی، محل نصب، فشار کاری و نحوه کنترل شیر بستگی دارد.
در پروژه‌های ساختمانی و صنعتی، دو نوع عملکردی نرمال کلوز (Normally Closed) و نرمال اوپن (Normally Open) کاربرد بیشتری دارند که تفاوت اصلی آن‌ها در وضعیت شیر هنگام نبود فرمان الکتریکی است.
شیر برقی گاز نرمال کلوز (Normally Closed)
شیر برقی گاز نرمال کلوز مدلی است که در حالت عادی مسیر عبور گاز را بسته نگه می‌دارد و تنها زمانی باز می‌شود که فرمان الکتریکی لازم از سیستم کنترل دریافت کند. این نوع شیر بیشتر در سیستم‌هایی استفاده می‌شود که باز بودن دائمی مسیر گاز نیاز به کنترل دقیق دارد.
در بسیاری از سیستم‌های ایمنی، مدل نرمال کلوز به دلیل اینکه در شرایط قطع برق یا از دست رفتن فرمان می‌تواند جریان گاز را متوقف کند، کاربرد زیادی دارد. این ویژگی باعث می‌شود در شرایط غیرعادی، احتمال ادامه یافتن جریان گاز کاهش پیدا کند.
شیر برقی گاز نرمال اوپن (Normally Open)
شیر برقی گاز نرمال اوپن مدلی است که در حالت عادی مسیر گاز را باز نگه می‌دارد و هنگام دریافت فرمان قطع، مسیر عبور گاز را می‌بندد. این مدل در سیستم‌هایی استفاده می‌شود که نیاز به باز بودن دائمی مسیر و قطع آن فقط هنگام شرایط اضطراری وجود دارد.
انتخاب این مدل باید بر اساس طراحی سیستم کنترل و الزامات پروژه انجام شود، زیرا نحوه عملکرد آن با مدل نرمال کلوز متفاوت است.
شیر برقی گاز با ریست دستی
برخی شیرهای برقی گاز دارای مکانیزم ریست دستی هستند. در این مدل‌ها پس از قطع شدن جریان گاز، برای بازگرداندن شیر به حالت فعال نیاز به بررسی شرایط و انجام عملیات بازنشانی توسط کاربر یا تکنسین وجود دارد.
این ویژگی در سیستم‌های ایمنی اهمیت دارد، زیرا باعث می‌شود پس از وقوع یک هشدار، جریان گاز بدون بررسی علت مشکل دوباره برقرار نشود.
شیر برقی گاز مناسب ساختمان و صنعت
انتخاب نوع شیر برقی به شرایط استفاده بستگی دارد. در ساختمان‌های مسکونی معمولاً مدل‌هایی با سایز کوچک‌تر و کنترل ساده‌تر استفاده می‌شوند، اما در پروژه‌های صنعتی، موتورخانه‌ها و خطوط گاز با مصرف بالاتر، مشخصات فنی مانند فشار کاری، سایز اتصال و ظرفیت عبور گاز اهمیت بیشتری پیدا می‌کند.
به همین دلیل قبل از انتخاب شیر برقی گاز باید مشخصات سیستم گازرسانی و نوع تجهیزات کنترلی بررسی شود تا مدل مناسب با شرایط پروژه انتخاب شود.
کاربردهای شیر برقی گاز در ساختمان‌ها و صنایع
شیر برقی گاز در هر محیطی که کنترل سریع جریان گاز و افزایش سطح ایمنی اهمیت دارد، مورد استفاده قرار می‌گیرد. این تجهیز معمولاً در کنار سیستم‌های تشخیص خطر نصب می‌شود تا در صورت ایجاد شرایط غیرعادی، امکان قطع خودکار گاز فراهم شود.
نوع کاربرد شیر برقی به شرایط محیط، میزان مصرف گاز و تجهیزات موجود در محل بستگی دارد. در ساختمان‌های مسکونی معمولاً هدف اصلی جلوگیری از خطرات ناشی از نشت گاز است، اما در محیط‌های صنعتی کنترل دقیق‌تر جریان گاز اهمیت بیشتری پیدا می‌کند.
شیر برقی گاز در ساختمان‌های مسکونی
در ساختمان‌های مسکونی، شیر برقی گاز بیشتر برای افزایش ایمنی سیستم گازرسانی استفاده می‌شود. این تجهیز می‌تواند به نشت‌یاب گاز متصل شود تا در صورت تشخیص نشتی، جریان گاز ورودی به واحد یا ساختمان قطع شود.
استفاده از شیر برقی در کنار نشت‌یاب، به‌خصوص در ساختمان‌هایی که تعداد زیادی وسیله گازسوز دارند یا نیاز به سطح ایمنی بالاتری وجود دارد، باعث می‌شود واکنش سیستم نسبت به خطر سریع‌تر انجام شود.
شیر برقی گاز در موتورخانه‌ها
موتورخانه‌ها به دلیل وجود مشعل‌ها، دیگ‌های حرارتی و تجهیزات گازسوز، از فضاهایی هستند که کنترل جریان گاز در آن‌ها اهمیت زیادی دارد. شیر برقی گاز در این محیط‌ها می‌تواند به سیستم‌های کنترل و تجهیزات ایمنی متصل شود تا در شرایط خطر، مسیر گاز را قطع کند.
در این کاربرد، انتخاب شیر باید بر اساس ظرفیت مصرف گاز، فشار کاری سیستم و مشخصات تجهیزات موتورخانه انجام شود.
شیر برقی گاز در صنایع و کارگاه‌ها
در محیط‌های صنعتی، شیر برقی گاز برای کنترل فرآیندهای گازسوز و افزایش ایمنی خطوط گاز استفاده می‌شود. کارخانه‌ها، کوره‌های صنعتی، تجهیزات حرارتی و خطوط تولیدی که با گاز کار می‌کنند، معمولاً به سیستم‌های کنترل دقیق‌تری نیاز دارند.
در این فضاها عواملی مانند سرعت قطع جریان، سایز شیر، فشار کاری و هماهنگی با سیستم کنترل مرکزی اهمیت بیشتری پیدا می‌کند.
شیر برقی گاز در آشپزخانه‌های صنعتی
در رستوران‌ها، هتل‌ها و آشپزخانه‌های صنعتی که تعداد زیادی تجهیزات گازسوز به‌صورت همزمان فعالیت می‌کنند، استفاده از شیر برقی می‌تواند ایمنی سیستم را افزایش دهد.
این شیرها معمولاً در کنار تجهیزات تشخیص گاز یا سیستم‌های کنترل نصب می‌شوند تا در صورت بروز نشتی، امکان قطع سریع جریان گاز وجود داشته باشد.

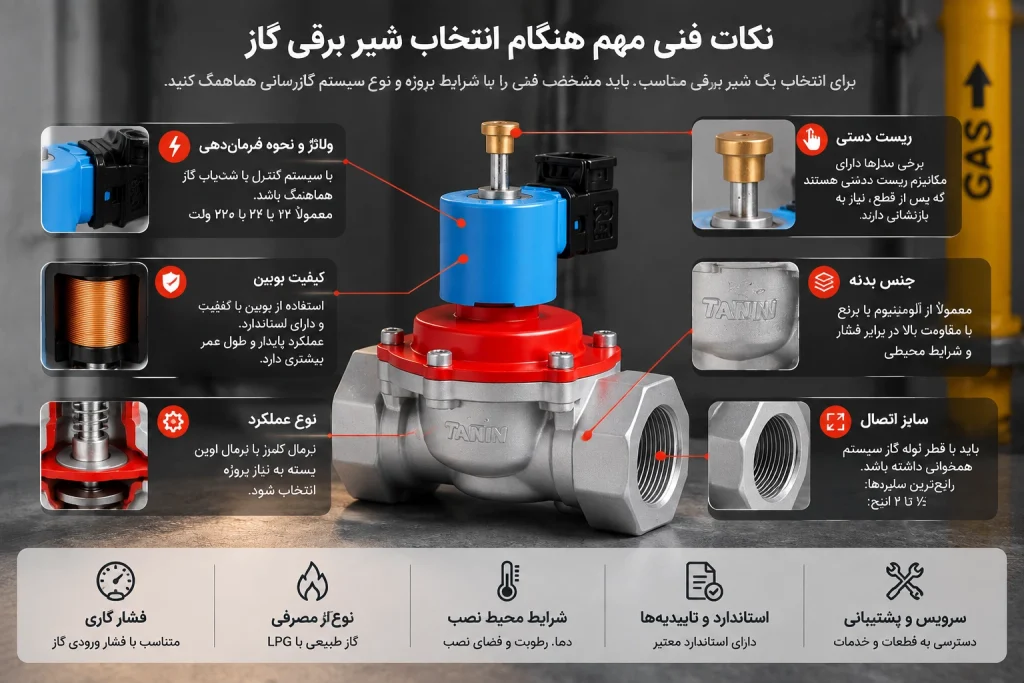

نکات فنی مهم هنگام انتخاب شیر برقی گاز
انتخاب شیر برقی گاز باید بر اساس مشخصات فنی سیستم گازرسانی و شرایط محل نصب انجام شود. انتخاب یک شیر فقط بر اساس قیمت یا ظاهر محصول می‌تواند باعث شود تجهیز در شرایط مورد نیاز عملکرد مناسبی نداشته باشد.
مواردی مانند سایز اتصال، فشار کاری، ولتاژ مورد نیاز، نوع عملکرد شیر و کیفیت ساخت از مهم‌ترین عواملی هستند که هنگام خرید باید بررسی شوند.
سایز و قطر اتصال شیر برقی گاز
یکی از اولین موارد در انتخاب شیر برقی، هماهنگی سایز شیر با قطر لوله گاز است. شیر باید بتواند متناسب با میزان مصرف گاز سیستم، جریان مورد نیاز را عبور دهد و باعث ایجاد محدودیت در مسیر گاز نشود.
استفاده از شیر با سایز نامناسب ممکن است باعث کاهش عملکرد سیستم یا ایجاد مشکل در زمان نصب شود. به همین دلیل قبل از خرید باید مشخصات لوله‌کشی و ظرفیت مصرف گاز بررسی شود.
فشار کاری شیر برقی گاز
هر شیر برقی برای محدوده مشخصی از فشار طراحی شده است. انتخاب شیری که توانایی تحمل فشار کاری سیستم را نداشته باشد، می‌تواند باعث کاهش ایمنی و عملکرد نامناسب تجهیز شود.
هنگام انتخاب باید فشار ورودی گاز، شرایط کاری محل و مشخصات اعلام‌شده توسط سازنده بررسی شود تا شیر متناسب با پروژه انتخاب شود.
ولتاژ و نحوه فرمان‌دهی شیر
شیرهای برقی گاز با ولتاژهای مختلفی تولید می‌شوند و باید با سیستم کنترل یا تجهیزی که فرمان قطع و وصل را ارسال می‌کند هماهنگ باشند.
برای مثال، اگر شیر به نشت‌یاب گاز یا تابلو کنترل متصل شود، نوع فرمان خروجی و ولتاژ مورد نیاز باید با مشخصات شیر مطابقت داشته باشد.
جنس بدنه و کیفیت ساخت
شیر برقی گاز باید از مواد مقاوم ساخته شده باشد تا بتواند در شرایط مختلف محیطی و فشار سیستم عملکرد مناسبی داشته باشد. کیفیت بدنه، قطعات داخلی، آب‌بندی و بوبین از عواملی هستند که روی طول عمر و اطمینان تجهیز تأثیر می‌گذارند.
استفاده از محصولات دارای مشخصات فنی معتبر و امکان سرویس مناسب، باعث کاهش مشکلات در زمان بهره‌برداری می‌شود.
هماهنگی شیر برقی با سیستم ایمنی گاز
شیر برقی گاز معمولاً بخشی از یک سیستم ایمنی کامل است و باید با تجهیزات دیگر مانند نشت‌یاب گاز، کنترلرها و سیستم مدیریت ساختمان هماهنگ باشد.
قبل از انتخاب محصول باید مشخص شود شیر قرار است به چه تجهیزی متصل شود و چه نوع فرمانی از سیستم دریافت کند تا عملکرد مجموعه به شکل صحیح انجام شود.
خرید شیر برقی گاز از ایمن آفرینان
انتخاب شیر برقی گاز مناسب باید بر اساس شرایط واقعی پروژه، نوع سیستم کنترل، سایز لوله‌کشی و میزان مصرف گاز انجام شود. یک شیر مناسب باید علاوه بر هماهنگی با سیستم گازرسانی، قابلیت عملکرد صحیح در شرایط اضطراری را نیز داشته باشد.
ایمن آفرینان سناباد انواع تجهیزات ایمنی گاز از جمله شیرهای برقی گاز را برای پروژه‌های مسکونی، تجاری و صنعتی تأمین می‌کند. محصولات با توجه به مشخصات فنی، نوع کاربرد و نیاز پروژه انتخاب می‌شوند تا سیستم کنترل گاز عملکرد مطمئنی داشته باشد.
در زمان خرید شیر برقی گاز باید مواردی مانند نوع عملکرد شیر، سایز اتصال، فشار کاری، ولتاژ بوبین، کیفیت ساخت و امکان اتصال به تجهیزات ایمنی دیگر بررسی شود. انتخاب صحیح این تجهیز باعث می‌شود سیستم قطع گاز در زمان تشخیص خطر، واکنش سریع و مناسبی داشته باشد.
برای مشاهده مدل‌ها و مشخصات فنی محصولات، می‌توانید به صفحه شیر برقی گاز مراجعه کنید.
سوالات متداول درباره شیر برقی گاز
شیر برقی گاز چیست؟
شیر برقی گاز یک تجهیز کنترلی است که برای قطع و وصل جریان گاز با استفاده از فرمان الکتریکی استفاده می‌شود. این شیر معمولاً در کنار تجهیزات ایمنی مانند نشت‌یاب گاز یا سیستم‌های کنترل نصب می‌شود تا در شرایط خطر، امکان قطع سریع گاز وجود داشته باشد.
شیر برقی گاز چگونه کار می‌کند؟
این شیر با دریافت فرمان الکتریکی از یک کنترلر، نشت‌یاب یا سیستم ایمنی، وضعیت مسیر عبور گاز را تغییر می‌دهد. در زمان تشخیص خطر، فرمان قطع باعث بسته شدن شیر و توقف جریان گاز می‌شود.
تفاوت شیر برقی گاز با شیر گاز حساس به زلزله چیست؟
شیر برقی گاز با دریافت فرمان الکتریکی عمل می‌کند و معمولاً به یک سیستم کنترل یا سنسور متصل است. در مقابل، شیر حساس به زلزله با استفاده از مکانیزم مکانیکی، لرزش شدید را تشخیص داده و مسیر گاز را قطع می‌کند.
به‌طور کلی، شیر برقی برای کنترل هوشمند و فرمان‌پذیر جریان گاز استفاده می‌شود، اما شیر زلزله برای واکنش مستقیم به حرکت و لرزش طراحی شده است.
آیا شیر برقی گاز به برق نیاز دارد؟
بله، عملکرد شیر برقی به فرمان الکتریکی وابسته است. نوع برق مورد نیاز به مدل شیر و مشخصات بوبین آن بستگی دارد و باید با سیستم کنترل پروژه هماهنگ باشد.
شیر برقی گاز در چه مکان‌هایی استفاده می‌شود؟
این شیر در ساختمان‌های مسکونی، موتورخانه‌ها، آشپزخانه‌های صنعتی، کارخانه‌ها و فضاهایی که کنترل ایمن جریان گاز اهمیت دارد استفاده می‌شود.
هنگام خرید شیر برقی گاز به چه نکاتی توجه کنیم؟
سایز اتصال، فشار کاری، ولتاژ بوبین، نوع عملکرد شیر، جنس بدنه و هماهنگی با تجهیزات کنترلی از مهم‌ترین مواردی هستند که هنگام انتخاب باید بررسی شوند.
آیا شیر برقی گاز می‌تواند به نشت‌یاب گاز متصل شود؟
بله، بسیاری از سیستم‌های ایمنی گاز به گونه‌ای طراحی شده‌اند که نشت‌یاب پس از تشخیص افزایش غلظت گاز، فرمان قطع را به شیر برقی ارسال کند. این ترکیب باعث می‌شود فرآیند تشخیص و قطع گاز به‌صورت خودکار انجام شود.
