اطفا حریق آبی یکی از رایج‌ترین روش‌های کنترل آتش در ساختمان‌ها و تأسیسات است که در آن از آب برای کاهش حرارت و مهار حریق استفاده می‌شود. این سیستم می‌تواند از یک شبکه اسپرینکلر خودکار تا تجهیزات دستی مانند شیلنگ و فایرباکس را شامل شود و نوع آن بر اساس خطر موجود در هر پروژه انتخاب می‌شود.
البته اطفا حریق آبی فقط به تجهیزی که آب را روی آتش تخلیه می‌کند محدود نیست. منبع آب، پمپ، شبکه لوله‌کشی، شیرهای کنترلی و تجهیزات انتهایی همگی بخشی از یک زنجیره هستند که باید هنگام حریق با فشار و دبی مناسب کار کنند.
سیستم اطفا حریق آبی چیست؟
سیستم اطفا حریق آبی مجموعه‌ای از تجهیزات است که آب را از منبع تأمین کرده و با فشار و دبی مورد نیاز به محل حریق می‌رساند. آب با جذب حرارت از ماده در حال سوختن و محیط اطراف آن، دما را کاهش می‌دهد و شرایط ادامه آتش را محدود می‌کند.
این روش برای بسیاری از حریق‌های مربوط به مواد جامد معمولی مانند چوب، کاغذ، پارچه و بعضی مصالح ساختمانی کاربرد دارد. به همین دلیل سیستم‌های آبی را در ساختمان‌های مسکونی، تجاری و اداری، پارکینگ‌ها، انبارها و بسیاری از محیط‌های صنعتی می‌بینیم.
وجود آب به‌تنهایی به معنای داشتن یک سیستم اطفای مناسب نیست. اگر منبع آب ظرفیت کافی نداشته باشد، فشار شبکه پایین باشد یا اجزای سیستم متناسب با نیاز پروژه انتخاب نشده باشند، تجهیزات انتهایی نیز نمی‌توانند عملکرد مورد انتظار را داشته باشند.

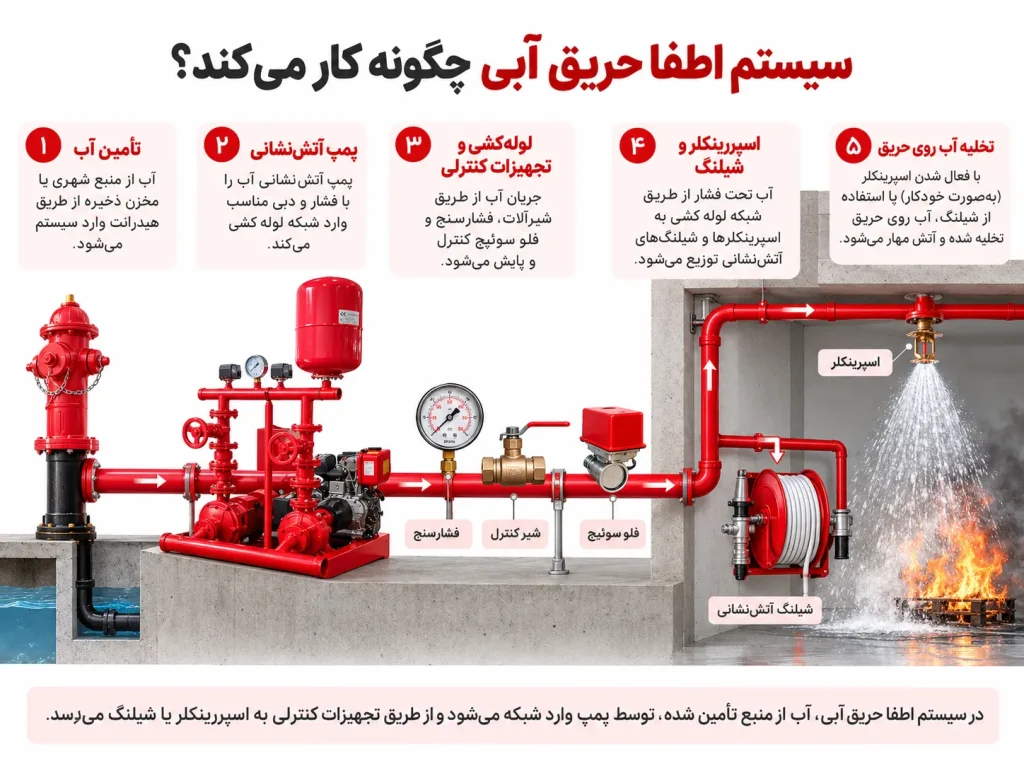

سیستم اطفا حریق آبی چگونه کار می‌کند؟
نحوه عملکرد به نوع سیستم بستگی دارد. در شبکه اسپرینکلر، افزایش حرارت در محدوده آتش باعث می‌شود اسپرینکلری که عنصر حساس آن به دمای عملکرد رسیده است باز شود و آب را روی همان محدوده تخلیه کند.
برخلاف تصوری که گاهی در فیلم‌ها دیده می‌شود، در سیستم‌های معمول با فعال شدن یک اسپرینکلر تمام آبفشان‌های ساختمان به‌صورت هم‌زمان باز نمی‌شوند. هر اسپرینکلر معمولاً نسبت به حرارتی که در محل خودش دریافت می‌کند واکنش نشان می‌دهد.
در سیستم‌های دستی، فرد یا نیروی آتش‌نشانی آب را از طریق شیلنگ و نازل به محل آتش هدایت می‌کند. در هر دو روش، آب ابتدا باید از منبع تأمین شود، در صورت نیاز به کمک پمپ به فشار مناسب برسد و سپس از شبکه لوله‌کشی تا نقطه مصرف منتقل شود.
اطفا حریق آبی چه کاربردهایی دارد؟
سیستم‌های آبی در ساختمان‌ها و کاربری‌های بسیار متنوعی استفاده می‌شوند. مجتمع‌های مسکونی، پارکینگ‌ها، مراکز تجاری، هتل‌ها، بیمارستان‌ها، ساختمان‌های اداری، انبارها و بسیاری از واحدهای صنعتی از جمله فضاهایی هستند که ممکن است بخشی از حفاظت حریق آن‌ها بر پایه آب طراحی شود.
با این حال، نوع سیستم برای همه این محیط‌ها یکسان نیست. برای مثال نیاز یک پارکینگ مسکونی با یک انبار دارای حجم بالای مواد قابل اشتعال تفاوت دارد و عواملی مانند نوع کاربری، ارتفاع، مساحت و مقدار بار حریق روی طراحی اثر می‌گذارند.
گاهی نیز در یک ساختمان از چند روش اطفا در کنار یکدیگر استفاده می‌شود. ممکن است قسمت‌های عمومی با سیستم آبی حفاظت شوند اما برای اتاق سرور یا تجهیزات حساس، روش دیگری در نظر گرفته شود.

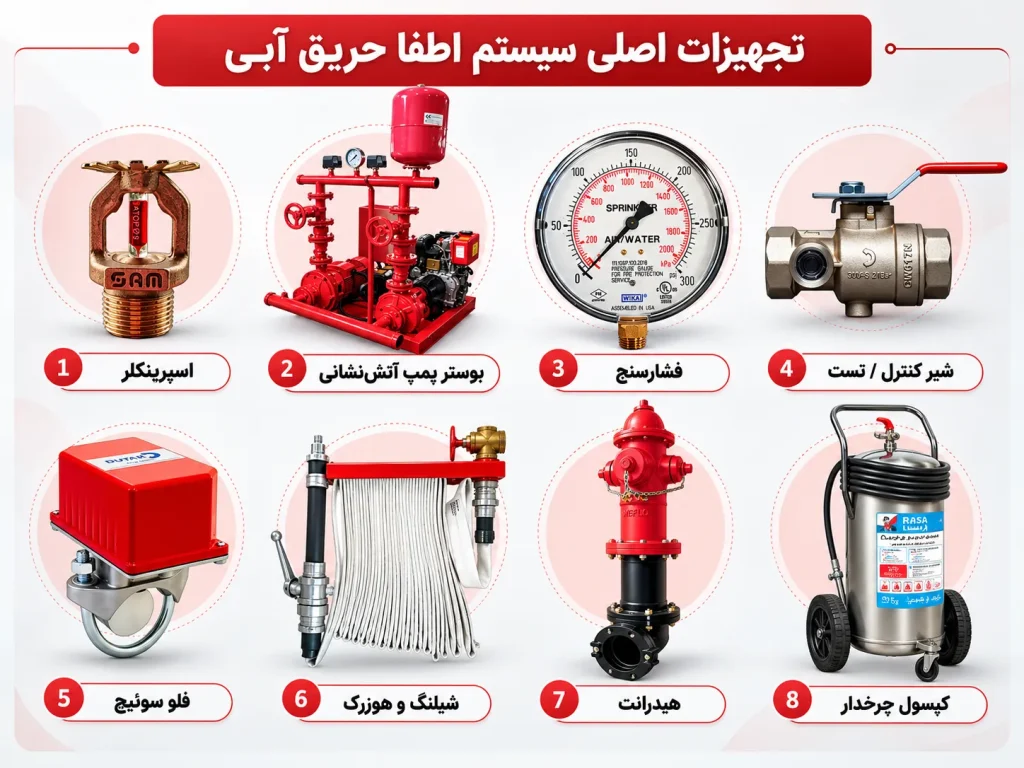

تجهیزات اصلی سیستم اطفا حریق آبی
اطفا حریق آبی از چند گروه تجهیز تشکیل می‌شود که هرکدام نقش متفاوتی دارند. برخی آب را تأمین یا منتقل می‌کنند و بعضی دیگر در نقطه مصرف وظیفه کنترل یا تخلیه آب را بر عهده دارند.
هرکدام از این تجهیزات موضوع مستقلی دارند؛ بنابراین در مقاله مادر فقط جایگاه و نقش آن‌ها را توضیح می‌دهیم و بررسی جزئی انواع، استانداردها و روش انتخاب را به مقاله تخصصی همان تجهیز می‌سپاریم.
اسپرینکلر
اسپرینکلر یکی از شناخته‌شده‌ترین تجهیزات سیستم اطفا حریق آبی است. این تجهیز روی شبکه لوله‌کشی نصب می‌شود و در مدل‌های معمول، زمانی که دمای اطراف به مقدار مشخصی برسد، عنصر حساس به حرارت آن عمل می‌کند و مسیر خروج آب باز می‌شود.
اسپرینکلرها از نظر نحوه نصب، دمای عملکرد، الگوی پاشش و کاربرد یکسان نیستند. به همین دلیل انتخاب آن‌ها باید بر اساس طراحی شبکه و نوع خطر انجام شود، نه فقط شکل ظاهری یا سایز اتصال.
قرقره و شیلنگ آتش‌نشانی
قرقره و شیلنگ امکان استفاده دستی از آب را فراهم می‌کنند. کاربر شیلنگ را باز کرده و از طریق نازل، جریان آب را به سمت محل حریق هدایت می‌کند.
طول و قطر شیلنگ، فشار آب، نوع نازل و محل نصب روی کارایی این تجهیزات اثر دارند. به همین دلیل قرقره و شیلنگ نیز باید متناسب با شبکه و شرایط ساختمان انتخاب شوند.
جعبه آتش‌نشانی و فایرباکس
فایرباکس محفظه‌ای برای نگهداری تجهیزات اطفای دستی است. بسته به طراحی پروژه ممکن است داخل آن قرقره، شیلنگ، شیر، نازل و تجهیزات دیگری قرار داشته باشد.
خود فایرباکس ماده یا عامل اطفایی نیست؛ نقش آن نگهداری تجهیزات و فراهم کردن دسترسی سریع به آن‌ها در شرایط اضطراری است.
لوله و اتصالات اطفا حریق
شبکه لوله‌کشی مسیر انتقال آب از منبع و پمپ تا نقاط مصرف را تشکیل می‌دهد. اگر قطر، مسیر یا اجزای این شبکه به‌درستی انتخاب نشوند، افت فشار می‌تواند باعث شود آب با شرایط مورد نیاز به اسپرینکلر یا فایرباکس نرسد.
جنس لوله، نوع اتصال، فشار کاری و نحوه اجرای شبکه نیز باید با طراحی سیستم هماهنگ باشند. به همین دلیل لوله و اتصالات اطفا حریق خود یک موضوع تخصصی مستقل محسوب می‌شوند.
زون کنترل ولو
زون کنترل ولو برای کنترل و پایش بخش مشخصی از شبکه اسپرینکلر استفاده می‌شود. این مجموعه امکان می‌دهد یک زون از شبکه کنترل شود و در شرایطی مانند تعمیر یا سرویس، همان بخش بدون درگیر کردن کل سیستم مدیریت شود.
پمپ و بوستر پمپ آتش‌نشانی
اگر منبع آب به‌تنهایی نتواند فشار و دبی مورد نیاز شبکه را فراهم کند، از پمپ آتش‌نشانی استفاده می‌شود. پمپ باید آب را با شرایطی در اختیار شبکه قرار دهد که تجهیزات انتهایی بتوانند مطابق طراحی کار کنند.
انتخاب پمپ فقط با توجه به توان موتور انجام نمی‌شود. دبی، هد و شرایط شبکه اهمیت بیشتری دارند و در بعضی پروژه‌ها چند پمپ با وظایف متفاوت در کنار یکدیگر قرار می‌گیرند.
منبع آب آتش‌نشانی
منبع آب باید مقدار مورد نیاز سیستم را برای مدت تعیین‌شده فراهم کند. بسته به پروژه، ممکن است یک مخزن اختصاصی یا منبع تأییدشده دیگری برای این کار در نظر گرفته شود.
برای بررسی مدل‌ها، مشخصات و قیمت تجهیزات موردنیاز شبکه، می‌توانید به دسته تجهیزات اطفا حریق آبی مراجعه کنید. انتخاب نهایی اسپرینکلر، پمپ، شیرآلات و سایر اجزا باید با مشخصات فنی و شرایط پروژه هماهنگ باشد.
مزایای سیستم اطفا حریق آبی چیست؟
یکی از مهم‌ترین مزایای آب، توان بالای آن در جذب حرارت است. وقتی آب به ماده در حال سوختن و محدوده اطراف آن می‌رسد، بخشی از انرژی حرارتی را جذب می‌کند و به کاهش دما و محدود شدن گسترش حریق کمک می‌کند.
در دسترس بودن آب نیز باعث شده این سیستم در پروژه‌های بسیار متنوعی کاربرد داشته باشد. در بسیاری از ساختمان‌ها تأمین آب نسبت به ذخیره و شارژ عوامل اطفایی تخصصی ساده‌تر است و همین موضوع استفاده از سیستم‌های آبی را رایج کرده است.
امکان عملکرد خودکار هم مزیت مهمی است. یک شبکه اسپرینکلر می‌تواند قبل از حضور نیروهای امدادی نسبت به افزایش حرارت واکنش نشان دهد، در حالی که فایرباکس و شیلنگ نیز امکان مداخله دستی را فراهم می‌کنند.
محدودیت‌های اطفا حریق آبی چیست؟
مهم‌ترین محدودیت این است که آب برای تمام حریق‌ها مناسب نیست. بعضی مواد در تماس با آب واکنش نامطلوب دارند و استفاده نادرست از آب در برخی حریق‌های مربوط به مایعات قابل اشتعال نیز می‌تواند شرایط را بدتر کند.
وجود تجهیزات برق‌دار موضوع دیگری است که باید جدی گرفته شود. نمی‌توان بدون بررسی شرایط محیط و وضعیت تجهیزات، استفاده از آب را برای هر خطر الکتریکی مناسب دانست.
خسارت ناشی از خود آب نیز در برخی فضاها مهم است. محیطی که پر از سرور، تجهیزات الکترونیکی حساس، اسناد یا دارایی‌های ارزشمند است ممکن است به روشی نیاز داشته باشد که در صورت تخلیه، خسارت ثانویه کمتری ایجاد کند.
در کنار این موارد، عملکرد سیستم آبی به سلامت منبع، پمپ و شبکه نیز وابسته است. کمبود آب، خرابی پمپ یا بسته بودن یک شیر مهم می‌تواند کل عملکرد سیستم را تحت تأثیر قرار دهد و به همین دلیل بازرسی و سرویس دوره‌ای اهمیت زیادی دارد.

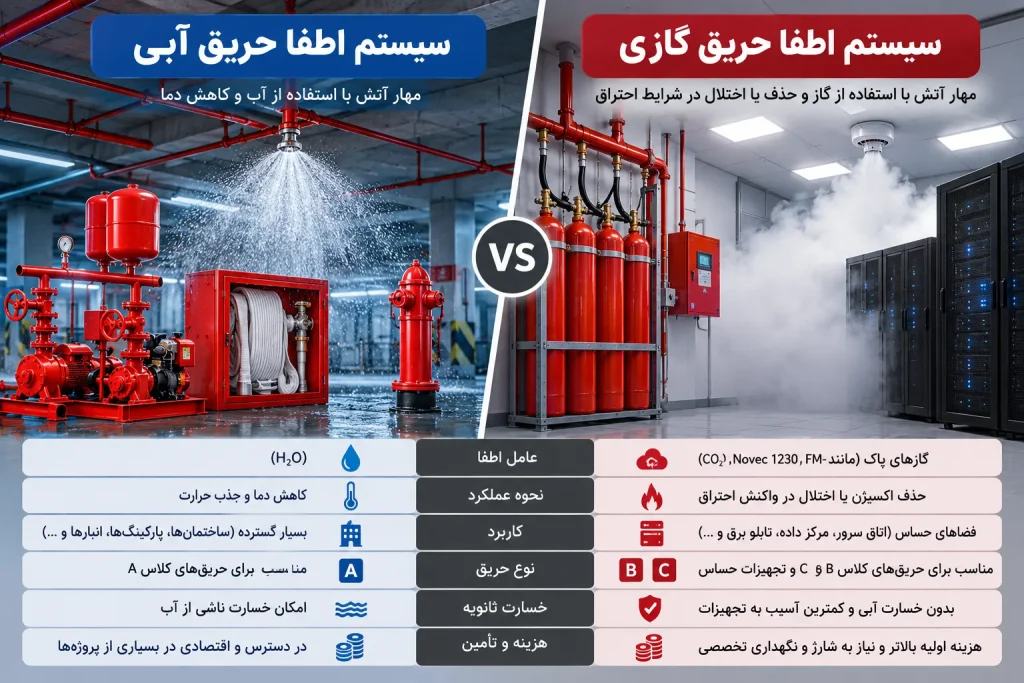

تفاوت اطفا حریق آبی و گازی چیست؟
اصلی‌ترین تفاوت، عامل مورد استفاده برای مهار آتش است. سیستم آبی عمدتاً با خنک کردن ماده در حال سوختن و جذب حرارت عمل می‌کند، در حالی که عملکرد سیستم‌های گازی بسته به نوع عامل می‌تواند بر جذب حرارت یا تغییر شرایط ادامه احتراق استوار باشد.
سیستم‌های آبی در بسیاری از فضاهای عمومی ساختمان کاربرد گسترده‌ای دارند. در مقابل، اطفا حریق گازی بیشتر در شرایطی مورد توجه قرار می‌گیرد که تماس آب با تجهیزات بتواند خسارت زیادی ایجاد کند.
این دو روش الزاماً جایگزین کامل یکدیگر نیستند. ممکن است یک ساختمان برای پارکینگ و طبقات خود شبکه اسپرینکلر داشته باشد اما برای اتاق سرور از سیستم گازی جداگانه استفاده کند.
سیستم اطفا حریق آبی چگونه طراحی می‌شود؟
طراحی از شناخت نوع خطر شروع می‌شود. ابتدا کاربری ساختمان، مواد موجود، مساحت، ارتفاع و شرایط بهره‌برداری بررسی می‌شوند تا مقدار آب و فشاری که سیستم نیاز دارد مشخص شود. در مرحله بعد، منبع آب و در صورت لزوم پمپ انتخاب می‌شوند. سپس مسیر و قطر لوله‌ها و تجهیزات انتهایی باید به شکلی تعیین شوند که آب با فشار و دبی لازم به نقاط مصرف برسد.
در شبکه اسپرینکلر، نوع اسپرینکلر، فاصله‌ها و مساحت پوشش اهمیت دارند. در سیستم‌های دستی نیز محل فایرباکس‌ها، رایزرها و نقاط دسترسی باید متناسب با نقشه و کاربری ساختمان تعیین شوند. به همین دلیل طراحی باید پیش از خرید عمده تجهیزات انجام شود. انتخاب چند محصول و تلاش برای هماهنگ کردن آن‌ها بعد از خرید، جای محاسبه و طراحی واقعی شبکه را نمی‌گیرد.
چه زمانی اطفا حریق آبی انتخاب مناسبی است؟
وقتی نوع خطر با آب سازگار باشد و امکان تأمین مطمئن آب وجود داشته باشد، سیستم آبی می‌تواند یکی از گزینه‌های اصلی حفاظت در برابر حریق باشد. به همین دلیل این روش در بسیاری از ساختمان‌های مسکونی، تجاری، اداری، پارکینگ‌ها و انبارها استفاده می‌شود.
در مقابل، اگر مواد موجود با آب واکنش نامناسب داشته باشند یا تماس آب با تجهیزات حساس خسارت بسیار زیادی ایجاد کند، باید روش‌های دیگر نیز بررسی شوند. حتی در یک ساختمان واحد ممکن است برای بخش‌های مختلف چند سیستم متفاوت انتخاب شود.
معیار اصلی باید نوع خطر و شرایط واقعی فضا باشد، نه اینکه صرفاً به دلیل رایج بودن سیستم آبی، آن را برای هر محیطی انتخاب کنیم.
خرید تجهیزات اطفا حریق آبی
برای خرید تجهیزات اطفا حریق آبی، ابتدا باید مشخص شود تجهیز مورد نظر در کدام بخش سیستم استفاده خواهد شد. معیار انتخاب اسپرینکلر با پمپ، فایرباکس، لوله یا مخزن یکسان نیست و هرکدام پارامترهای فنی مخصوص خود را دارند.
اگر طراحی پروژه انجام شده باشد، مشخصاتی مانند فشار کاری، دبی، سایز، ظرفیت و استاندارد مورد نیاز معمولاً مشخص هستند و محصول باید با همین اطلاعات انتخاب شود. در چنین شرایطی انتخاب نزدیک‌ترین محصول از نظر ظاهر یا قیمت، جای تطبیق فنی با نقشه را نمی‌گیرد.
اگر پروژه هنوز به مرحله طراحی نرسیده باشد، خرید زودهنگام بعضی تجهیزات می‌تواند بعداً محدودیت ایجاد کند. برای مثال انتخاب پمپ پیش از تعیین هد و دبی شبکه یا خرید اسپرینکلر بدون مشخص بودن نوع خطر ممکن است باعث نیاز به تعویض تجهیزات شود.
در ایمن آفرینان می‌توانید محصولات مرتبط با تجهیزات اطفا حریق را بررسی کنید. برای انتخاب دقیق‌تر، بهتر است مشخصات پروژه و جایگاه تجهیز در سیستم از قبل مشخص باشد تا محصول بر اساس کاربرد واقعی انتخاب شود.
سوالات متداول درباره اطفا حریق آبی
اطفا حریق آبی چیست؟
اطفا حریق آبی به مجموعه سیستم‌هایی گفته می‌شود که از آب برای کنترل یا خاموش کردن آتش استفاده می‌کنند. شبکه اسپرینکلر و تجهیزات شیلنگ آتش‌نشانی از نمونه‌های رایج این حوزه هستند.
آیا اطفا حریق آبی همان اسپرینکلر است؟
خیر. اسپرینکلر فقط یکی از بخش‌های این سیستم است. پمپ، منبع آب، لوله و اتصالات، فایرباکس، شیلنگ و شیرهای کنترلی نیز می‌توانند بخشی از سیستم اطفا حریق آبی باشند.
آیا همه اسپرینکلرهای ساختمان هنگام حریق با هم فعال می‌شوند؟
در سیستم‌های معمول خیر. هر اسپرینکلر زمانی باز می‌شود که عنصر حساس به حرارت آن در اثر افزایش دمای همان محدوده به دمای عملکرد برسد.
آیا آب برای تمام آتش‌سوزی‌ها مناسب است؟
خیر. نوع ماده در حال سوختن اهمیت زیادی دارد. برخی مایعات قابل اشتعال، مواد واکنش‌پذیر با آب و بعضی خطرهای الکتریکی ممکن است به روش اطفای دیگری نیاز داشته باشند.
آیا سیستم اطفا حریق آبی همیشه به پمپ نیاز دارد؟
خیر. اگر منبع آب بتواند فشار و دبی مورد نیاز شبکه را تأمین کند ممکن است پمپ جداگانه لازم نباشد. در بسیاری از پروژه‌ها با این حال از پمپ آتش‌نشانی برای تأمین شرایط طراحی استفاده می‌شود.
تفاوت فایرباکس و اسپرینکلر چیست؟
اسپرینکلر تجهیزی است که در سیستم معمول بر اثر افزایش حرارت به‌صورت خودکار فعال می‌شود. فایرباکس محفظه‌ای برای نگهداری تجهیزات اطفای دستی مانند شیلنگ، قرقره و شیر آتش‌نشانی است.
چرا فشار آب در سیستم اطفا اهمیت دارد؟
زیرا تجهیزات انتهایی برای عملکرد صحیح به فشار و دبی مشخص نیاز دارند. اگر فشار شبکه پایین‌تر از مقدار طراحی باشد، میزان تخلیه و نحوه توزیع آب نیز می‌تواند تحت تأثیر قرار گیرد.
آیا سیستم اطفا حریق آبی نیاز به سرویس دوره‌ای دارد؟
بله. پمپ‌ها، شیرها، اسپرینکلرها، شبکه لوله‌کشی و سایر تجهیزات باید در دوره‌های مشخص بررسی شوند تا مشکلات احتمالی پیش از زمان حریق شناسایی شوند.
